本技術屬于鋼筋收納設備，具體涉及一種鋼筋搭放裝置。

背景技術：

1、隨著社會的發展和時代的進步，基礎設施建設領域已經越來越火熱，隨之而來的就是鋼筋的生產加工行業的火熱，因為在基礎設施建設領域中，鋼筋是不可或缺的重要原材料，一般的基礎設施領域類的企業工地中都會存有大量的鋼筋。

2、但鋼筋堆放凌亂成了工地難以解決的頑癥，再加上土地緊張，用作鋼筋加工的場地有限，進場鋼筋只能一捆壓一捆的堆放，這樣無序的堆放多了以后，堆放的鋼筋就易于坍塌，經常會傷到施工人員，增加了施工人員的安全隱患，且一般的鋼筋搭放架是固定一體設置的，無法根據不同的鋼筋規格調節收納間距，重量較重，搬運較為不便。

3、基于此，申請人考慮設計一種鋼筋搭放裝置。

技術實現思路

1、針對上述現有技術的不足，本發明所要解決的技術問題是：如何提供一種鋼筋搭放裝置。

2、為了解決上述技術問題，本實用新型采用了如下的技術方案：

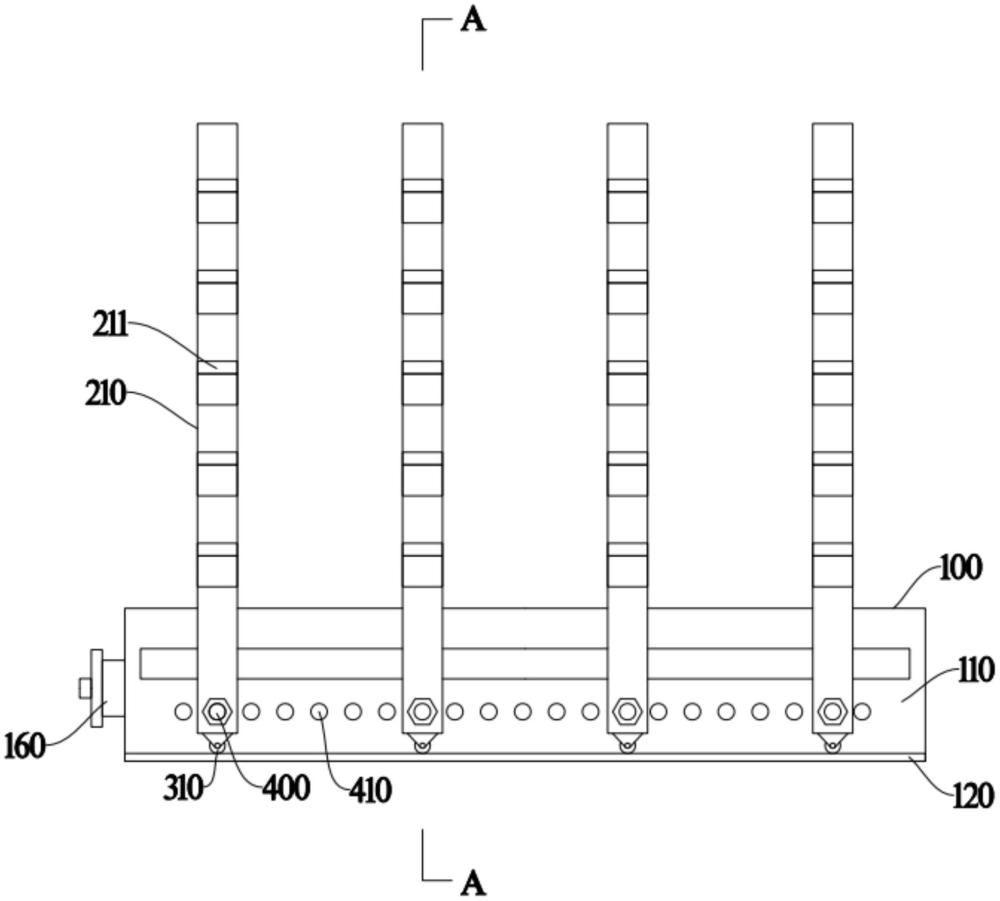

3、一種鋼筋搭放裝置，包括軌道底座和搭放架，所述軌道底座包括相對的兩個斜側面，兩個所述斜側面相對的向內傾斜，所述搭放架有多個，多個搭放架并排安裝在所述軌道底座上，所述搭放架包括相對的兩個架臂，兩個所述架臂分別立設在兩個所述斜側面上，且各自與對應的所述斜側面的傾斜角度相同，兩個所述架臂的頂部之間固接有固定臂，兩個所述架臂的底部均設置有移動機構，并通過對應的所述移動機構分別與兩個所述斜側面滑動連接。

4、同現有技術相比，本實用新型一種鋼筋搭放裝置具有的優點是：

5、通過設置的軌道底座和多個并排設置的搭放架，實現了在廠房或施工場地內能夠將鋼筋搭放到搭放架上，經搭放架放置的鋼筋更有序，不易出現混亂和坍塌，且多個搭放架之間的間距能夠通過移動機構進行調節，能夠適應不同長度規格的鋼筋，同時多個搭放架的設置相比一體式搭放架的設置重量更輕，預留空間更多，便于存放和搬運，且更節省制作成本。

6、上述一種鋼筋搭放裝置具有結構簡單，易于實施的優點，適合在現有的施工場地中安裝使用，且使用的成本較低，能夠提升效益。

技術特征：

1.一種鋼筋搭放裝置，其特征在于：包括軌道底座和搭放架，所述軌道底座包括相對的兩個斜側面，兩個所述斜側面相對的向內傾斜，所述搭放架有多個，多個搭放架并排安裝在所述軌道底座上，所述搭放架包括相對的兩個架臂，兩個所述架臂分別立設在兩個所述斜側面上，且各自與對應的所述斜側面的傾斜角度相同，兩個所述架臂的頂部之間固接有固定臂，兩個所述架臂的底部均設置有移動機構，并通過對應的所述移動機構分別與兩個所述斜側面滑動連接。

2.根據權利要求1所述的一種鋼筋搭放裝置，其特征在于：所述移動機構包括移動輪，所述軌道底座的兩個所述斜側面底部的外沿上均設置有滑臺，所述滑臺的延伸方向與所述軌道底座的長度方向相一致，所述移動輪固定安裝在所述架臂的底端，并與對應的所述滑臺滾動連接。

3.根據權利要求2所述的一種鋼筋搭放裝置，其特征在于：所述移動機構還包括斜支撐輪，所述軌道底座的兩個所述斜側面上均設置有支撐滑道，所述支撐滑道的延伸方向與所述軌道底座的長度方向一致，所述斜支撐輪安裝在所述架臂底部的內側壁上，并與對應的所述支撐滑道滾動連接。

4.根據權利要求3所述的一種鋼筋搭放裝置，其特征在于：還包括定位螺栓，所述軌道底座的兩個所述斜側面上沿所述軌道底座的長度方向依次排列設置有多個定位孔，兩個所述架臂的底部也設置有穿孔，所述定位孔與所述穿孔的開設方向相一致，所述定位螺栓有兩個，分別能夠通過兩個所述穿孔與對應的一個所述定位孔固定連接，以使兩個所述架臂能夠固定在所述軌道底座上。

5.根據權利要求1所述的一種鋼筋搭放裝置，其特征在于：兩個所述架臂上均設置有多個限位支撐臂，每個所述架臂上的多個所述限位支撐臂沿對應的所述架臂的長度方向等間距的排列設置，每個所述限位支撐臂均向上傾斜，每個所述架臂上在對應的每個所述限位支撐臂底部的位置上均設置有排水孔。

6.根據權利要求5所述的一種鋼筋搭放裝置，其特征在于：所述軌道底座內設置有蓄水腔，所述蓄水腔上方設置有蓄水道，所述蓄水道一端與所述蓄水腔連通，另一端貫穿所述軌道底座的頂面。

7.根據權利要求6所述的一種鋼筋搭放裝置，其特征在于：所述蓄水道設置在所述軌道底座的頂面中部，所述軌道底座的頂面由以所述軌道底座長度方向上的中心線對稱設置的兩塊相互連接的傾斜面組成，兩塊傾斜面相對的向內傾斜，并均與所述蓄水道連通。

8.根據權利要求6所述的一種鋼筋搭放裝置，其特征在于：所述軌道底座包括在長度方向上相對的泄水端和封閉端，所述蓄水腔貫穿所述泄水端的端面并在所述泄水端上設置有與所述蓄水腔連通的泄水閥口。

技術總結
本技術公開了一種鋼筋搭放裝置，包括軌道底座和搭放架，所述軌道底座包括相對的兩個斜側面，兩個所述斜側面相對的向內傾斜，所述搭放架有多個，多個搭放架并排安裝在所述軌道底座上，所述搭放架包括相對的兩個架臂，兩個所述架臂分別立設在兩個所述斜側面上，且各自與對應的所述斜側面的傾斜角度相同，兩個所述架臂的頂部之間固接有固定臂，兩個所述架臂的底部均設置有移動機構，并通過對應的所述移動機構分別與兩個所述斜側面滑動連接。實現了在廠房或施工場地內能夠將鋼筋搭放到搭放架上，經搭放架放置的鋼筋更有序，不易出現混亂和坍塌，且多個搭放架之間的間距能夠通過移動機構進行調節，能夠適應不同長度規格的鋼筋。

技術研發人員：柳人銘,王亞軍,董斌,王丁,朱成偉,楊海峰,王晨,鄭文才
受保護的技術使用者：新疆中新鐵路建設有限公司
技術研發日：20240708
技術公布日：2025/4/28
