本技術涉及貼標打碼檢測一體機，尤其涉及一種紙盒貼標打碼檢測一體機。

背景技術：

1、目前對紙盒表面進行貼標、打碼處理時，一般是將紙盒先經過貼標機，通過輸送線進入激光打碼機，打碼完成后進入視覺檢測設備，紙盒需要進過三臺獨立的設備才能完成。三臺獨立的設備需要三套獨立的控制系統，紙盒需要重復定位，導致貼標噴碼位置偏移，存在定位精度不夠的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種紙盒貼標打碼檢測一體機。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種紙盒貼標打碼檢測一體機，包括機架，所述機架的一側設置有懸臂控制箱，所述機架的內部安裝有輸送皮帶組件，輸送皮帶組件的頂部設置有同步輸送的升降皮帶組件，所述機架的內部設置有貼標機構、紫外線激光機、視覺檢測機構和剔除機構，所述紫外線激光機和視覺檢測機構位于貼標機構和剔除機構之間；所述輸送皮帶組件的一側設置有轉向擋塊，用于撥動貼標后的紙盒轉向。

4、作為本實用新型再進一步的方案：所述升降皮帶組件包括安裝在機架上的皮帶固定板，皮帶固定板上活動安裝有皮帶升降絲桿，皮帶升降絲桿的一側活動設置有安裝座，安裝座的內部通過皮帶張緊軸安裝有皮帶，所述安裝座的一側設置有用于驅動皮帶轉動的感應電機；所述皮帶升降絲桿的一端設置有手輪三。

5、作為本實用新型再進一步的方案：所述紫外線激光機包括安裝在機架上的上下調節模組，上下調節模組的一側活動設置有前后調節模組，前后調節模組的一側活動設置有激光管，激光管的頂部設置有振鏡；所述上下調節模組的一端設置有手輪一，前后調節模組的一端設置有手輪二。

6、作為本實用新型再進一步的方案：所述上下調節模組遠離前后調節模組的一側設置有觸摸屏支架和激光打碼電箱，所述觸摸屏支架的一端安裝有激光控制觸摸屏。

7、作為本實用新型再進一步的方案：所述貼標機構包括安裝在機架上的水平調節絲桿，水平調節絲桿的一端設置有活動座一，活動座一上活動安裝有貼標距離調節絲桿，貼標距離調節絲桿上活動設置有活動座二，活動座二上設置有上下調節絲桿，上下調節絲桿上活動設置有升降座；升降座上活動設置有伺服電機、廢紙夾緊輪、廢紙張緊輪和若干個標簽卷輪，所述活動座一的一側設置有出標板；上下調節絲桿的一端設置有手輪四，所述貼標距離調節絲桿的一端設置有手輪五。

8、作為本實用新型再進一步的方案：所述剔除機構包括設置在機架上的氣吹噴嘴和剔除料倉，剔除料倉和氣吹噴嘴分別位于輸送皮帶組件的兩側。

9、作為本實用新型再進一步的方案：所述視覺檢測機構包括設置在輸送皮帶組件一側的視覺檢測組件，所述機架上設置有觸屏工控機。

10、本實用新型的有益效果為：本實用新型集對紙盒貼標、打碼、檢測于一體，設備由懸臂控制箱統一控制，可提高生產效率，減少設備間對接的產品損耗。

技術特征：

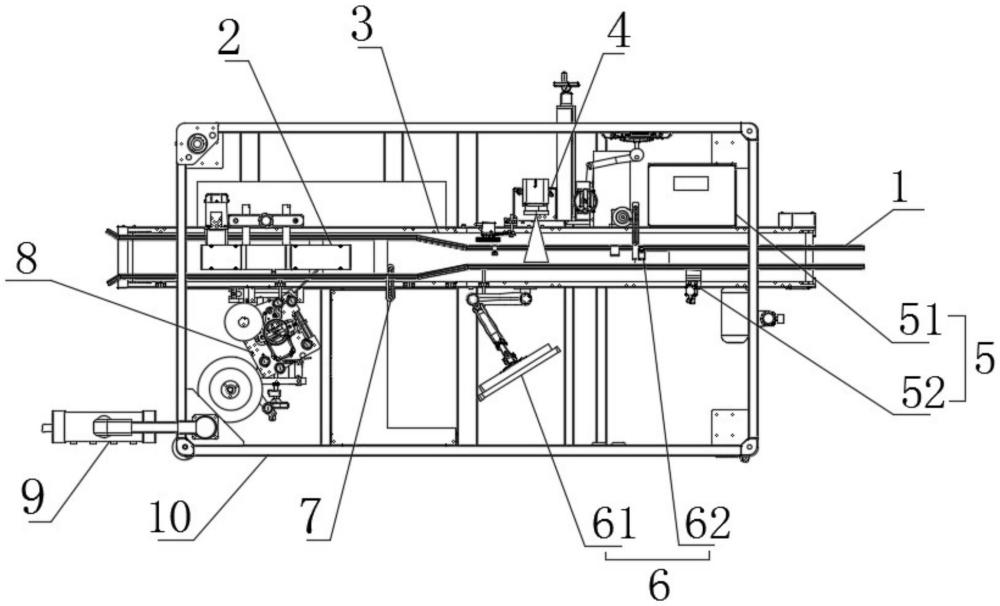

1.一種紙盒貼標打碼檢測一體機，包括機架(10)，所述機架(10)的一側設置有懸臂控制箱(9)，其特征在于，所述機架(10)的內部安裝有輸送皮帶組件(3)，輸送皮帶組件(3)的頂部設置有同步輸送的升降皮帶組件(2)，所述機架(10)的內部設置有貼標機構(8)、紫外線激光機(4)、視覺檢測機構(6)和剔除機構(5)，所述紫外線激光機(4)和視覺檢測機構(6)位于貼標機構(8)和剔除機構(5)之間；所述輸送皮帶組件(3)的一側設置有轉向擋塊(7)，用于撥動貼標后的紙盒轉向。

2.根據權利要求1所述的一種紙盒貼標打碼檢測一體機，其特征在于，所述升降皮帶組件(2)包括安裝在機架(10)上的皮帶固定板(23)，皮帶固定板(23)上活動安裝有皮帶升降絲桿(21)，皮帶升降絲桿(21)的一側活動設置有安裝座(26)，安裝座(26)的內部通過皮帶張緊軸(22)安裝有皮帶(24)，所述安裝座(26)的一側設置有用于驅動皮帶(24)轉動的感應電機(25)；

3.根據權利要求1所述的一種紙盒貼標打碼檢測一體機，其特征在于，所述紫外線激光機(4)包括安裝在機架(10)上的上下調節模組(44)，上下調節模組(44)的一側活動設置有前后調節模組(46)，前后調節模組(46)的一側活動設置有激光管(47)，激光管(47)的頂部設置有振鏡(49)；

4.根據權利要求3所述的一種紙盒貼標打碼檢測一體機，其特征在于，所述上下調節模組(44)遠離前后調節模組(46)的一側設置有觸摸屏支架(43)和激光打碼電箱(45)，所述觸摸屏支架(43)的一端安裝有激光控制觸摸屏(42)。

5.根據權利要求1所述的一種紙盒貼標打碼檢測一體機，其特征在于，所述貼標機構(8)包括安裝在機架(10)上的水平調節絲桿(87)，水平調節絲桿(87)的一端設置有活動座一(811)，活動座一(811)上活動安裝有貼標距離調節絲桿(88)，貼標距離調節絲桿(88)上活動設置有活動座二(813)，活動座二(813)上設置有上下調節絲桿(810)，上下調節絲桿(810)上活動設置有升降座(812)；升降座(812)上活動設置有伺服電機(86)、廢紙夾緊輪(82)、廢紙張緊輪(83)和若干個標簽卷輪(84)，所述活動座一(811)的一側設置有出標板(85)；上下調節絲桿(810)的一端設置有手輪四(81)，所述貼標距離調節絲桿(88)的一端設置有手輪五(89)。

6.根據權利要求1所述的一種紙盒貼標打碼檢測一體機，其特征在于，所述剔除機構(5)包括設置在機架(10)上的氣吹噴嘴(52)和剔除料倉(51)，剔除料倉(51)和氣吹噴嘴(52)分別位于輸送皮帶組件(3)的兩側。

7.根據權利要求1所述的一種紙盒貼標打碼檢測一體機，其特征在于，所述視覺檢測機構(6)包括設置在輸送皮帶組件(3)一側的視覺檢測組件(62)，所述機架(10)上設置有觸屏工控機(61)。

技術總結
本技術涉及貼標打碼檢測一體機技術領域，公開了一種紙盒貼標打碼檢測一體機，包括機架，所述機架的一側設置有懸臂控制箱，所述機架的內部安裝有輸送皮帶組件，輸送皮帶組件的頂部設置有同步輸送的升降皮帶組件，所述機架的內部設置有貼標機構、紫外線激光機、視覺檢測機構和剔除機構，所述紫外線激光機和視覺檢測機構位于貼標機構和剔除機構之間；所述輸送皮帶組件的一側設置有轉向擋塊，用于撥動貼標后的紙盒轉向，本技術集對紙盒貼標、打碼、檢測于一體，設備由懸臂控制箱統一控制，可提高生產效率，減少設備間對接的產品損耗。
