本技術涉及千斤頂，具體而言，涉及一種螺旋式多級千斤頂。

背景技術：

1、千斤頂是指用剛性頂舉件作為工作裝置，通過頂部托座或底部托爪的小行程內頂開重物的輕小起重設備，其結構輕巧堅固、靈活可靠，既便于攜帶又便于操作；現有技術中，為提高千斤頂的升程，通常設置多級結構；

2、如公開號為cn215886175u的專利，其公開的一種多級電動螺紋千斤頂，通過啟動電機，使得第一齒輪旋轉，從而第一齒輪帶動第二齒輪旋轉，第二齒輪帶動第三齒輪旋轉，即第一螺紋筒旋轉，從而使得第二螺紋筒旋轉同時上升，進而提高千斤頂的升程；并通過鎖緊機構內的鎖舌在彈簧的作用下伸入至對應環形槽內，進而起到鎖緊作用；

3、然而，由于千斤頂的核心作用在于支撐、起重，因此，在提高各級升程的時候，還需要保證其穩固性，若采用多級螺紋筒配合彈簧伸縮鎖舌進行鎖緊的方式，存在鎖止后穩固性差的問題，和設置的升程有限且效率第的問題，此外，采用一對齒輪配合驅動，不僅容易導致起重過程中驅動部件負荷過大，易出故障，還易導致千斤頂的體積過大。

4、基于以上描述，亟需一種能夠穩固地提高升程的螺旋式多級千斤頂。

技術實現思路

1、本實用新型的目的在于提供一種螺旋式多級千斤頂，旨在解決現有螺旋式千斤頂升程有限、驅動負荷大及體積過大不便于靈活使用的技術問題。

2、本實用新型的實施例通過以下技術方案實現：

3、一種螺旋式多級千斤頂，包括殼體、驅動機構、還包括伸縮機構；伸縮機構內設于殼體；伸縮機構包括一級移動組件、二級移動組件和三級移動組件；驅動機構與一級移動組件的底部連接；一級移動組件的頂部向二級移動組件延伸；二級移動組件遠離一級移動組件的一端向三級移動組件延伸。

4、作為優選，一級移動組件包括一級螺桿、一級螺套、一級連接殼和一級活塞桿；驅動機構與一級螺桿連接；一級螺套接設于一級螺桿；一級連接殼套接于一級螺套的外部并向圓周方向延伸連接有一級活塞桿；一級活塞桿與殼體之間設有多組第一防轉導向鍵。

5、作為優選，二級移動組件包括二級螺套和二級螺桿；一級螺套遠離驅動機構的一端向二級螺桿延伸；二級螺套接于二級螺桿靠近一級螺套的一端；二級螺套與一級螺套之間設有多組第二防轉導向鍵。

6、作為優選，二級移動組件還包括二級連接殼和二級活塞桿；二級連接殼接設于二級螺套的外部并向圓周方向延伸連接有二級活塞桿。

7、作為優選，三級移動組件包括三級螺桿、三級螺套、三級連接殼和三級活塞桿；二級螺套遠離一級螺套的一端向三級螺桿延伸；三級螺套接設于三級螺桿；三級連接殼套接于三級螺套的外部并向圓周方向延伸連接有三級活塞桿；三級活塞桿與二級螺套之間設有多組第三防轉導向鍵。

8、作為優選，一級螺桿遠離驅動機構的一端通過多組第一傳動鍵與二級螺桿連接。

9、作為優選，二級螺桿遠離第一傳動鍵設有傳動端；傳動端通過多組第二傳動鍵與三級螺桿連接。

10、作為優選，殼體與一級活塞桿之間設有一級導向套；一級活塞桿設于殼體遠離驅動機構的一端。

11、本實用新型實施例的技術方案至少具有如下優點和有益效果：

12、本實用新型通過驅動機構同時驅動一級移動組件、二級移動組件、二級移動組件；其中，驅動機構一級移動組件向殼體的頂出口移動，與此同時，一級移動組件帶動二級移動組件向殼體的頂出口移動，同理，二級移動組件移動的同時帶動三級移動組件向殼體的頂出口移動，從而，二級移動組件的速度快于一級移動組件，而三級移動組件快于二級移動組件，進而實現快速且穩定地升程，且其驅動機構直接在殼體的底部進行驅動，減小了過多輔助傳動組件間接傳動導致的驅動負荷，還減少了千斤頂的整體體積，以便于靈活轉移以及使用。

技術特征：

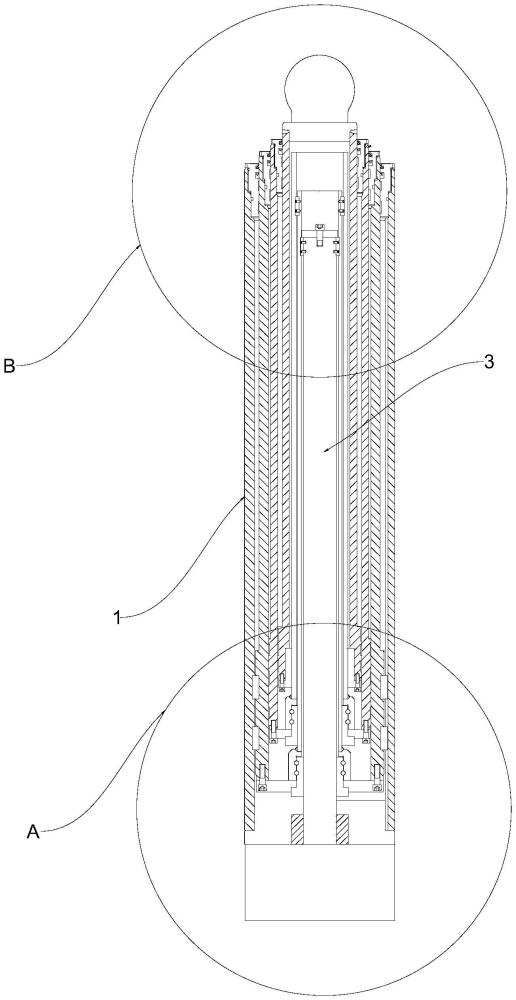

1.一種螺旋式多級千斤頂，包括殼體(1)和驅動機構(2)，其特征在于：還包括伸縮機構(3)；所述伸縮機構(3)內設于所述殼體(1)；所述伸縮機構(3)包括一級移動組件(31)、二級移動組件(32)和三級移動組件(33)；所述驅動機構(2)與所述一級移動組件(31)的底部連接；所述一級移動組件(31)的頂部向所述二級移動組件(32)延伸；所述二級移動組件(32)遠離所述一級移動組件(31)的一端向所述三級移動組件(33)延伸。

2.根據權利要求1所述的螺旋式多級千斤頂，其特征在于：所述一級移動組件(31)包括一級螺桿(311)、一級螺套(312)、一級連接殼(313)和一級活塞桿(314)；所述驅動機構(2)與所述一級螺桿(311)連接；所述一級螺套(312)接設于所述一級螺桿(311)；所述一級連接殼(313)套接于所述一級螺套(312)的外部并向圓周方向延伸連接有所述一級活塞桿(314)；所述一級活塞桿(314)與所述殼體(1)之間設有多組第一防轉導向鍵(4)。

3.根據權利要求2所述的螺旋式多級千斤頂，其特征在于：所述二級移動組件(32)包括二級螺套(322)和二級螺桿(321)；所述一級螺套(312)遠離所述驅動機構(2)的一端向所述二級螺桿(321)延伸；所述二級螺套(322)接于所述二級螺桿(321)靠近所述一級螺套(312)的一端；所述二級螺套(322)與所述一級螺套(312)之間設有多組第二防轉導向鍵(5)。

4.根據權利要求3所述的螺旋式多級千斤頂，其特征在于：所述二級移動組件(32)還包括二級連接殼(323)和二級活塞桿(324)；所述二級連接殼(323)接設于所述二級螺套(322)的外部并向圓周方向延伸連接有所述二級活塞桿(324)。

5.根據權利要求4所述的螺旋式多級千斤頂，其特征在于：所述三級移動組件(33)包括三級螺桿(331)、三級螺套(332)、三級連接殼(333)和三級活塞桿(334)；所述二級螺套(322)遠離所述一級螺套(312)的一端向所述三級螺桿(331)延伸；所述三級螺套(332)接設于所述三級螺桿(331)；所述三級連接殼(333)套接于所述三級螺套(332)的外部并向圓周方向延伸連接有所述三級活塞桿(334)；所述三級活塞桿(334)與所述二級螺套(322)之間設有多組第三防轉導向鍵(6)。

6.根據權利要求5所述的螺旋式多級千斤頂，其特征在于：所述一級螺桿(311)遠離所述驅動機構(2)的一端通過多組第一傳動鍵(8)與所述二級螺桿(321)連接。

7.根據權利要求6所述的螺旋式多級千斤頂，其特征在于：所述二級螺桿(321)遠離所述第一傳動鍵(8)設有傳動端；所述傳動端通過多組第二傳動鍵(9)與所述三級螺桿(331)連接。

8.根據權利要求5至7中任意一項所述的螺旋式多級千斤頂，其特征在于：所述殼體(1)與所述一級活塞桿(314)之間設有導向套(7)；所述一級活塞桿(314)設于所述殼體(1)遠離所述驅動機構(2)的一端。

技術總結
本技術涉及千斤頂技術領域，其為了解決現有螺旋式千斤頂升程有限、驅動負荷大及體積過大不便于靈活使用的問題；本技術提供了一種螺旋式多級千斤頂，包括殼體、驅動機構、還包括伸縮機構；伸縮機構內設于殼體；伸縮機構包括一級移動組件、二級移動組件和三級移動組件；驅動機構與一級移動組件的底部連接；一級移動組件的頂部向二級移動組件延伸；二級移動組件遠離一級移動組件的一端向三級移動組件延伸；本技術提供的螺旋式多級千斤頂，既能夠實現快速且穩定地升程，且其驅動機構直接在殼體的底部進行驅動，減小了過多輔助傳動組件間接傳動導致的驅動負荷，還減少了千斤頂的整體體積，以便于靈活轉移以及使用。

技術研發人員：虞聯奎,王海霞,張檬
受保護的技術使用者：四川精創液壓機械有限公司
技術研發日：20240709
技術公布日：2025/4/28
