本技術涉及化學試劑，尤其涉及一種用于化學試劑助劑的便攜工具。

背景技術：

1、化學試劑助劑是指在化學實驗或工業生產過程中，為了改善反應條件、提高反應效率、增強產物純度等目的而添加的一類化學品，通常存放在試劑管中。

2、現有在對化學試劑運輸攜帶時，人員大多都是將化學試劑豎向放置，隨后通過對試劑管進行夾持，從而完成固定，但是豎向放置不方便人員將試劑管堆疊，導致在運輸過程中，人員需要預留較大的存儲空間，并且通過夾持對試劑管進行固定，很容易對試劑管的外表面造成磨損，并不適合長時間的使用。

技術實現思路

1、為解決上述的技術問題，本實用新型提供一種用于化學試劑助劑的便攜工具。

2、本實用新型采用以下技術方案實現：一種用于化學試劑助劑的便攜工具，包括攜帶箱，所述攜帶箱的內底壁固定連接有橡膠軟板，所述攜帶箱兩側的內壁均開設有第一滑槽，所述第一滑槽的內部設置有壓緊組件；

3、所述壓緊組件包括第一滑塊，所述第一滑塊滑動連接于第一滑槽的內部，所述第一滑塊的表面固定連接有升降壓板，所述升降壓板下表面的兩側及中部均固定連接有半圓卡塊。

4、通過上述技術方案，人員將試劑管橫向放入在試劑放置槽的內部，橫向放置的試劑管由于重心較低，不容易翻倒，導致在運輸過程中穩定性較高，并且橫向放置的試劑瓶可以更方便地堆疊在一起，節省內部空間，人員通過第一手柄操作升降壓板下降，直到升降壓板底部的半圓卡塊與試劑放置槽內部的試劑管接觸壓緊時，從而完成對試劑管的固定，操作簡單便捷，并且成本較低，橡膠軟板可以對運輸時產生的振動沖擊進行吸收遞減，有效的降低了外力對試劑管的沖擊。

5、作為上述方案的進一步改進，所述橡膠軟板上表面的兩側及中部均開設有試劑放置槽。

6、通過上述技術方案，試劑放置槽的設計提供了專門的位置來放置和儲存各種試劑管，使得運輸工作更加有序和高效，橡膠軟板可以對運輸時產生的振動沖擊進行吸收遞減，有效的降低了外力對試劑管的沖擊。

7、作為上述方案的進一步改進，所述升降壓板上表面的中部開設有把手槽，所述把手槽兩側的內壁均固定連接有輔助軸承。

8、通過上述技術方案，升降壓板上表面的中部開設有把手槽，這樣可以在使用時提供一個方便的握持部位，便于操作人員提起或移動升降壓板。

9、作為上述方案的進一步改進，所述輔助軸承的表面固定連接有第一手柄，所述第一手柄通過輔助軸承轉動連接于把手槽的內壁。

10、通過上述技術方案，第一手柄可以在把手槽的內壁上自由轉動，從而方便了使用者對升降壓板的操作和控制。

11、作為上述方案的進一步改進，所述攜帶箱上表面的兩側均開設有第二滑槽，所述第二滑槽的內部滑動連接有第二滑塊。

12、通過上述技術方案，第二滑塊的設置可以對防護蓋進行限位保護，使得防護蓋在移動過程中，不會脫離第二滑槽的內部。

13、作為上述方案的進一步改進，所述第二滑塊的頂部設置有防護蓋，所述防護蓋上表面的中部設置有第二把手。

14、通過上述技術方案，第二把手的設置使得操作者可以更方便地移動防護蓋，從而更好地進行操作。

15、作為上述方案的進一步改進，所述攜帶箱外表面的一側固定連接有第一延伸塊，所述第一延伸塊的表面開設有貫穿孔，所述攜帶箱外表面的另一側固定連接有第二延伸塊，所述第二延伸塊的表面開設有螺紋孔，所述第二延伸塊通過螺紋孔螺紋連接有限位橫桿。

16、通過上述技術方案，人員將限位橫桿穿過第一延伸塊表面的貫穿孔，隨后將限位橫桿的一端與第二延伸塊表面的螺紋孔相連接，限位橫桿從而被安裝固定，從而對第二滑塊進行限位，避免防護蓋受外力影響通過第二滑塊自行滑動，導致防護蓋掉落的問題。

17、相比現有技術，本實用新型的有益效果在于：

18、本實用新型通過設置壓緊組件，人員將試劑管橫向放入在試劑放置槽的內部，橫向放置的試劑管由于重心較低，不容易翻倒，導致在運輸過程中穩定性較高，并且橫向放置的試劑管可以更方便地堆疊在一起，節省內部空間，人員通過第一手柄操作升降壓板下降，半圓卡塊與試劑放置槽內部的試劑管接觸壓緊，從而對試劑管進行固定，操作簡單便捷，并且成本較低，橡膠軟板可以對運輸時產生的振動沖擊進行吸收遞減，有效的降低了外力對試劑管的沖擊。

技術特征：

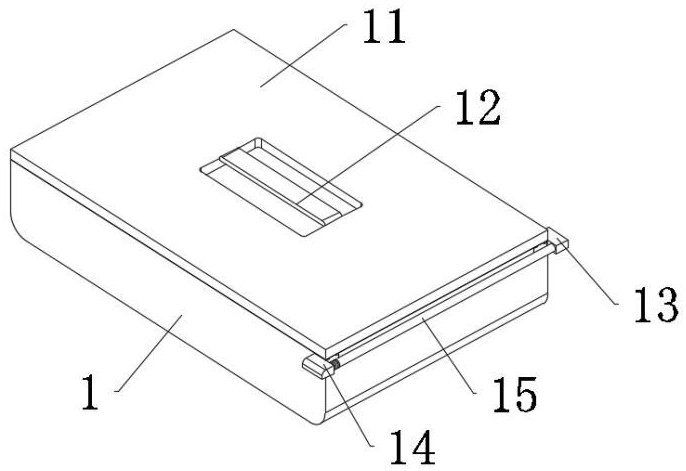

1.一種用于化學試劑助劑的便攜工具，其特征在于，包括攜帶箱（1），所述攜帶箱（1）的內底壁固定連接有橡膠軟板（2），所述攜帶箱（1）兩側的內壁均開設有第一滑槽（3），所述第一滑槽（3）的內部設置有壓緊組件（4）；

2.如權利要求1所述的一種用于化學試劑助劑的便攜工具，其特征在于：所述橡膠軟板（2）上表面的兩側及中部均開設有試劑放置槽（5）。

3.如權利要求1所述的一種用于化學試劑助劑的便攜工具，其特征在于：所述升降壓板（402）上表面的中部開設有把手槽（6），所述把手槽（6）兩側的內壁均固定連接有輔助軸承（7）。

4.如權利要求3所述的一種用于化學試劑助劑的便攜工具，其特征在于：所述輔助軸承（7）的表面固定連接有第一手柄（8），所述第一手柄（8）通過輔助軸承（7）轉動連接于把手槽（6）的內壁。

5.如權利要求1所述的一種用于化學試劑助劑的便攜工具，其特征在于：所述攜帶箱（1）上表面的兩側均開設有第二滑槽（9），所述第二滑槽（9）的內部滑動連接有第二滑塊（10）。

6.如權利要求5所述的一種用于化學試劑助劑的便攜工具，其特征在于：所述第二滑塊（10）的頂部設置有防護蓋（11），所述防護蓋（11）上表面的中部設置有第二把手（12）。

7.如權利要求1所述的一種用于化學試劑助劑的便攜工具，其特征在于：所述攜帶箱（1）外表面的一側固定連接有第一延伸塊（13），所述第一延伸塊（13）的表面開設有貫穿孔，所述攜帶箱（1）外表面的另一側固定連接有第二延伸塊（14），所述第二延伸塊（14）的表面開設有螺紋孔，所述第二延伸塊（14）通過螺紋孔螺紋連接有限位橫桿（15）。

技術總結
本技術涉及化學試劑技術領域，公開了一種用于化學試劑助劑的便攜工具，包括攜帶箱，所述攜帶箱的內底壁固定連接有橡膠軟板，所述攜帶箱兩側的內壁均開設有第一滑槽，所述第一滑槽的內部設置有壓緊組件，本技術通過設置壓緊組件，人員將試劑管橫向放入在試劑放置槽的內部，橫向放置的試劑管由于重心較低，不容易翻倒，導致在運輸過程中穩定性較高，并且橫向放置的試劑管可以更方便地堆疊在一起，節省內部空間，人員通過第一手柄操作升降壓板下降，半圓卡塊與試劑放置槽內部的試劑管接觸壓緊，從而對試劑管進行固定，操作簡單便捷，并且成本較低，橡膠軟板可以對運輸時產生的振動沖擊進行吸收遞減，有效的降低了外力對試劑管的沖擊。

技術研發人員：沈正清
受保護的技術使用者：張家港市旭日科技有限公司
技術研發日：20240717
技術公布日：2025/4/28
