本技術涉及火電廠的除塵器灰斗，具體為一種火電廠的除塵器灰斗防堵免伴熱除灰裝置。

背景技術：

1、除塵器就是把粉塵從煙氣中分離出來的設備，除塵器的性能用可處理的氣體量，氣體通過除塵器時的阻力損失和除塵效率來表達，而除塵器灰斗可以說在除塵器中起到一個重要的作用，灰斗相當于是一個密室小空間，經過處理后灰塵落入灰斗中，然后進行凈化，通過在箱體的外側貼附電熱板等，能夠保持箱體內部溫度，使灰塵避免與水露接觸附著璧上堵塞除塵器灰斗，達到免伴熱的目的。

2、而火電廠的除塵器灰斗在使用時其內壁容易積聚灰塵，當灰塵的量積聚到一定程度后，會影響灰斗內灰塵的正常凈化與排出，一般通過安裝震動電機對火電廠的除塵器灰斗內腔內壁上的灰塵進行震動使其掉落，但是長時間的使用由于震動容易使火電廠的除塵器灰斗螺絲連接處發生松動，降低其實用性，因此本申請提出一種火電廠的除塵器灰斗防堵免伴熱除灰裝置來解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，具備便于清理內壁上的灰塵的優點，解決了長時間的使用由于震動容易使火電廠的除塵器灰斗螺絲連接處發生松動的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，包括箱體，所述箱體的下表面固定連通有除塵器灰斗主體，所述除塵器灰斗主體的內壁設有光滑組件，所述除塵器灰斗主體的內部設有防堵機構，所述除塵器灰斗主體的底端固定有出灰口，所述箱體的下表面固定有四個支腳；

3、所述防堵機構包括固定在右側支腳右側的連接板，所述連接板的右側固定有吹掃裝置，所述吹掃裝置的出風端固定連通有連接管，所述除塵器灰斗主體的右側固定有垂直架，所述垂直架的右側固定有電機，所述電機輸出軸的外側固定有連接桿，所述連接桿的左端固定有蝸桿，所述蝸桿的外側嚙合有蝸輪，所述蝸輪的內部固定有活動桿，所述除塵器灰斗主體內腔的右側壁固定有連接筒，所述連接筒的外側轉動連接有導向筒；

4、所述光滑組件包括粘接在除塵器灰斗主體內腔內壁的基層，所述基層的內側粘接有連接層。

5、進一步，所述箱體的左側固定有支架，所述支架的上表面固定有鼓風機。

6、進一步，所述除塵器灰斗主體內腔的右側壁固定有連接箱，所述蝸桿轉動連接在連接箱內腔的左側壁。

7、進一步，所述導向筒的左端固定連通有噴嘴，所述連接管遠離吹掃裝置的一端固定在連接筒的外側，所述噴嘴的內部與連接管之間固定連通有軟管。

8、進一步，所述活動桿的背側貫穿導向筒與連接筒的正面并固定在導向筒內腔的背壁，所述活動桿轉動連接在連接筒的內部。

9、進一步，所述光滑組件還包括粘接在連接層內側的防堵層，所述防堵層為納米陶瓷材料涂層。

10、進一步，所述基層為聚氨酯防水涂料層，所述連接層為氟碳涂料層。

11、與現有技術相比，本申請的技術方案具備以下有益效果：

12、1、該火電廠的除塵器灰斗防堵免伴熱除灰裝置，通過啟動電機，使噴嘴朝向除塵器灰斗主體底部方向，隨后啟動吹掃裝置，空氣通過連接管進入軟管的內部，隨后利用噴嘴噴向除塵器灰斗主體底部，使灰塵掉落。

13、2、該火電廠的除塵器灰斗防堵免伴熱除灰裝置，通過光滑組件中各個材質的組成，使除塵器灰斗主體內腔內壁具有防水、抗粘連，且大大降低了灰塵附著在除塵器灰斗主體內腔內壁的概率的目的。

技術特征：

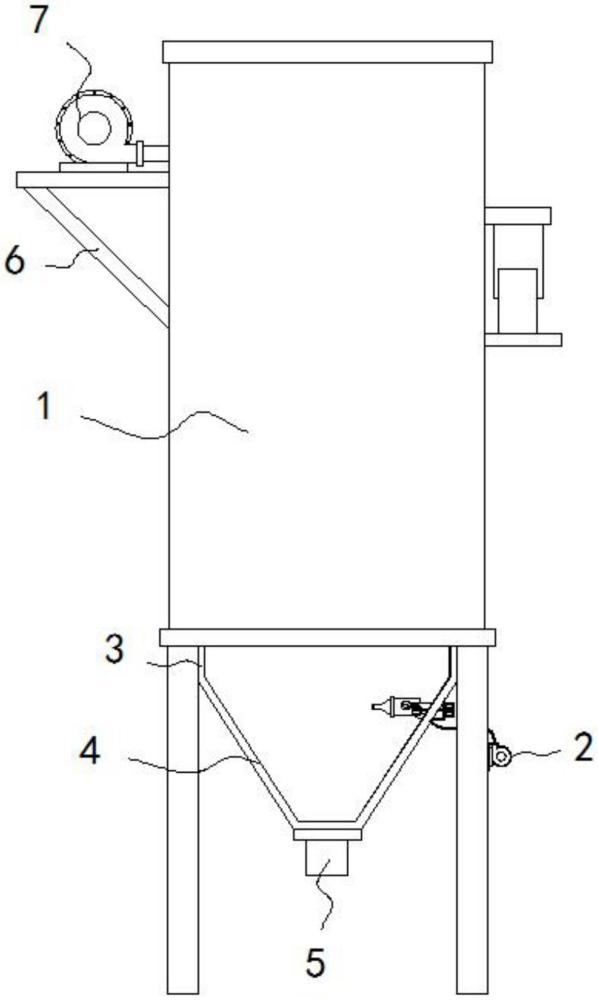

1.一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，包括箱體(1)，其特征在于：所述箱體(1)的下表面固定連通有除塵器灰斗主體(3)，所述除塵器灰斗主體(3)的內壁設有光滑組件(4)，所述除塵器灰斗主體(3)的內部設有防堵機構(2)，所述除塵器灰斗主體(3)的底端固定有出灰口(5)，所述箱體(1)的下表面固定有四個支腳；

2.根據權利要求1所述的一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，其特征在于：所述箱體(1)的左側固定有支架(6)，所述支架(6)的上表面固定有鼓風機(7)。

3.根據權利要求1所述的一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，其特征在于：所述除塵器灰斗主體(3)內腔的右側壁固定有連接箱，所述蝸桿(206)轉動連接在連接箱內腔的左側壁。

4.根據權利要求1所述的一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，其特征在于：所述導向筒(210)的左端固定連通有噴嘴，所述連接管(202)遠離吹掃裝置(201)的一端固定在連接筒(209)的外側，所述噴嘴的內部與連接管(202)之間固定連通有軟管。

5.根據權利要求1所述的一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，其特征在于：所述活動桿(208)的背側貫穿導向筒(210)與連接筒(209)的正面并固定在導向筒(210)內腔的背壁，所述活動桿(208)轉動連接在連接筒(209)的內部。

6.根據權利要求1所述的一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，其特征在于：所述光滑組件(4)還包括粘接在連接層(402)內側的防堵層(403)，所述防堵層(403)為納米陶瓷材料涂層。

7.根據權利要求1所述的一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，其特征在于：所述基層(401)為聚氨酯防水涂料層，所述連接層(402)為氟碳涂料層。

技術總結
本技術涉及一種火電廠的除塵器灰斗防堵免伴熱除灰裝置，包括箱體，所述箱體的下表面固定連通有除塵器灰斗主體，所述除塵器灰斗主體的內壁設有光滑組件，所述除塵器灰斗主體的內部設有防堵機構，所述除塵器灰斗主體的底端固定有出灰口，所述箱體的下表面固定有四個支腳。該火電廠的除塵器灰斗防堵免伴熱除灰裝置，通過啟動電機，使噴嘴朝向除塵器灰斗主體底部方向，隨后啟動吹掃裝置，空氣通過連接管進入軟管的內部，隨后利用噴嘴噴向除塵器灰斗主體底部，使灰塵掉落，通過光滑組件中各個材質的組成，使除塵器灰斗主體內腔內壁具有防水、抗粘連，且大大降低了灰塵附著在除塵器灰斗主體內腔內壁的概率的目的。

技術研發人員：葉平,常潤
受保護的技術使用者：江蘇大潤電力設備有限公司
技術研發日：20240719
技術公布日：2025/4/28
