本技術屬于砌塊生產加工設備領域，尤其涉及一種砌塊生產用碼垛機。

背景技術：

1、砌塊是利用混凝土，工業廢料(爐渣，粉煤灰等)或地方材料制成的人造塊材，外形尺寸比磚大，具有設備簡單，砌筑速度快的優點。砌塊按尺寸和質量的大小不同分為小型砌塊、中型砌塊和大型砌塊。根據材料不同，常用的砌塊有普通混凝土與裝飾混凝土小型空心砌塊、輕集料混凝土小型空心砌塊、粉煤灰小型空心砌塊、蒸壓加氣混凝土砌塊、免蒸加氣混凝土砌塊和石膏砌塊。

2、為了提高生產效率，有些生產體量較大的磚廠已經采用自動化設備，如砌塊從靜壓機的傳送帶下線的時候，需要采用碼垛機將砌塊進行有序堆放，而且要求碼垛機具備多軸運動能力，從而將砌塊整齊地碼垛在托板上或者平臺上，如現有專利cn216661776u公開的一種混凝土砌塊碼垛機，不過，該碼垛機的平衡性能還有待提高，而且直接夾持砌塊的結構的耐磨性也需要提高，否則夾持性能會受到直接影響。

技術實現思路

1、本實用新型針對上述的砌塊碼垛機所存在的技術問題，提出設計合理、穩定性較好、夾持穩定性較高、使用壽命較長且具有多軸運動能力的一種砌塊生產用碼垛機。

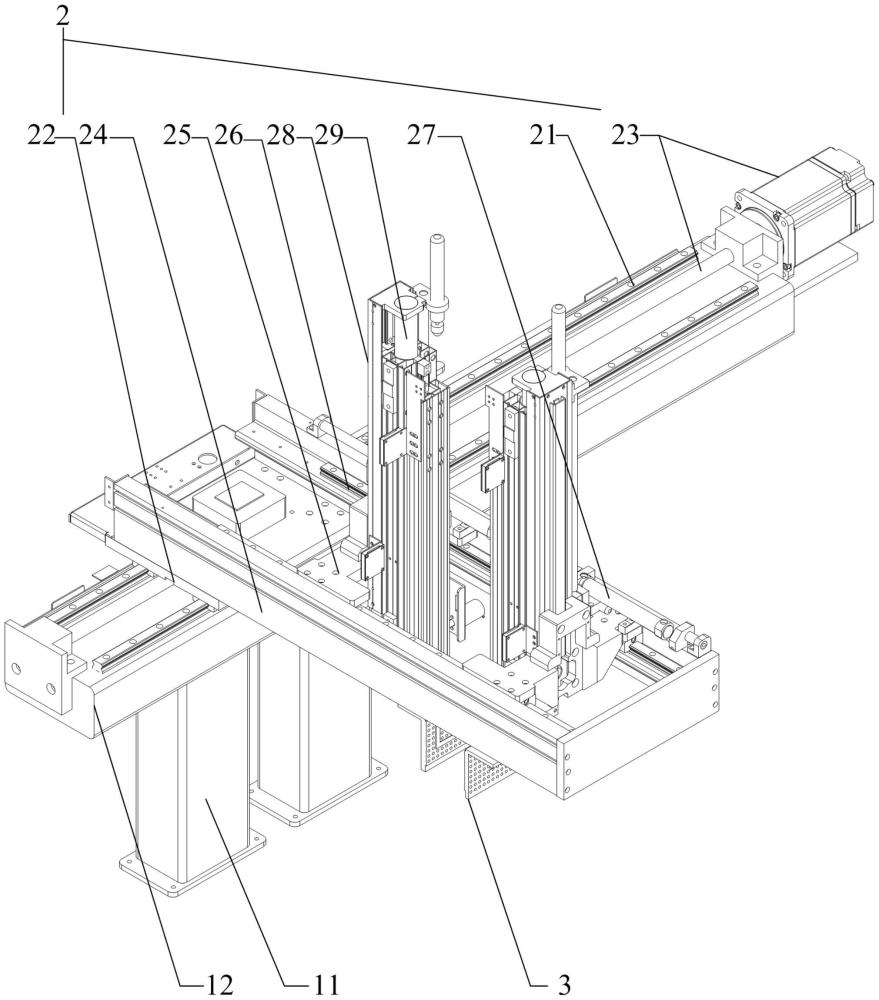

2、為了達到上述目的，本實用新型采用的技術方案為，本實用新型提供的一種砌塊生產用碼垛機，包括機架，所述機架上設置有多軸運動裝置，所述多軸運動裝置上設置有一對夾板，所述機架包括兩個并排的立柱，兩個所述立柱的頂部設置有頂梁，所述多軸運動裝置包括設置在頂梁的頂部的一對x軸導軌，所述x軸導軌上設置有與其滑動配合的x軸滑座，所述x軸滑座的驅動端設置有與頂梁連接的絲杠驅動機構，所述x軸滑座上設置有水平的y軸箱梁，所述y軸箱梁的內側設置有一對y軸導軌，所述y軸導軌上設置有一對y軸滑座，所述y軸滑座的一側設置有與其連接的y軸驅動氣缸，每個所述y軸滑座上均設置有z軸箱，所述z軸箱的內部設置有z軸驅動氣缸且其活動端朝下，兩個所述z軸箱的相對面上均設置有z軸導軌，所述z軸導軌上設置有z軸滑座，所述z軸滑座上設置有連接臂，兩個所述連接臂的底部與兩個夾板一一對應連接，所述夾板在其朝向另一個夾板的方向上設置有合金槽，所述合金槽中設置有耐磨合金塊。

3、作為優選，所述合金槽包括設置在夾板側面的e字形段，所述e字形段的開口朝上且其兩端設置有分布于夾板頂面的一字形段，所述耐磨合金塊包括設置在e字形段中的主合金塊，所述主合金塊的頂端設置有位于一字形段中的定位合金塊。

4、作為優選，所述夾板的頂端設置有u型的連接塊，所述連接塊上設置有連接孔，所述連接孔用來安裝連接夾板與z軸箱的螺栓。

5、作為優選，所述y軸箱梁的一側設置有導向桿，所述導向桿的兩端設置有安裝座，所述導向桿上設置有與其滑動配合的定位座，所述定位座與y軸驅動氣缸連接，所述y軸驅動氣缸的另一端設置在y軸滑座上。

6、作為優選，所述y軸箱梁的內側設置有限位開關，所述限位開關與y軸滑座配合。

7、與現有技術相比，本實用新型的優點和積極效果在于：

8、1、本實用新型提供的一種砌塊生產用碼垛機，通過在x軸、y軸和z軸上安裝x軸導軌、x軸滑座、y軸導軌、y軸滑座、z軸導軌和z軸滑座可有效提高本裝置在多軸方向的運動穩定性，而且利用y軸驅動氣缸來控制兩個夾板的相對位置，可以達到穩定夾持砌塊的目的，而夾板上通過設置耐磨合金塊可有效提高其夾持工作面上的耐磨性能，有利于延長夾板的實際使用壽命。本裝置設計合理、穩定性較好、夾持穩定性較高、使用壽命較長且具有多軸運動能力，適合大規模推廣。

技術特征：

1.一種砌塊生產用碼垛機，包括機架，所述機架上設置有多軸運動裝置，所述多軸運動裝置上設置有一對夾板，其特征在于，所述機架包括兩個并排的立柱，兩個所述立柱的頂部設置有頂梁，所述多軸運動裝置包括設置在頂梁的頂部的一對x軸導軌，所述x軸導軌上設置有與其滑動配合的x軸滑座，所述x軸滑座的驅動端設置有與頂梁連接的絲杠驅動機構，所述x軸滑座上設置有水平的y軸箱梁，所述y軸箱梁的內側設置有一對y軸導軌，所述y軸導軌上設置有一對y軸滑座，所述y軸滑座的一側設置有與其連接的y軸驅動氣缸，每個所述y軸滑座上均設置有z軸箱，所述z軸箱的內部設置有z軸驅動氣缸且其活動端朝下，兩個所述z軸箱的相對面上均設置有z軸導軌，所述z軸導軌上設置有z軸滑座，所述z軸滑座上設置有連接臂，兩個所述連接臂的底部與兩個夾板一一對應連接，所述夾板在其朝向另一個夾板的方向上設置有合金槽，所述合金槽中設置有耐磨合金塊。

2.根據權利要求1所述的一種砌塊生產用碼垛機，其特征在于，所述合金槽包括設置在夾板側面的e字形段，所述e字形段的開口朝上且其兩端設置有分布于夾板頂面的一字形段，所述耐磨合金塊包括設置在e字形段中的主合金塊，所述主合金塊的頂端設置有位于一字形段中的定位合金塊。

3.根據權利要求2所述的一種砌塊生產用碼垛機，其特征在于，所述夾板的頂端設置有u型的連接塊，所述連接塊上設置有連接孔，所述連接孔用來安裝連接夾板與z軸箱的螺栓。

4.根據權利要求3所述的一種砌塊生產用碼垛機，其特征在于，所述y軸箱梁的一側設置有導向桿，所述導向桿的兩端設置有安裝座，所述導向桿上設置有與其滑動配合的定位座，所述定位座與y軸驅動氣缸連接，所述y軸驅動氣缸的另一端設置在y軸滑座上。

5.根據權利要求4所述的一種砌塊生產用碼垛機，其特征在于，所述y軸箱梁的內側設置有限位開關，所述限位開關與y軸滑座配合。

技術總結
本技術屬于砌塊生產加工設備領域，提出一種砌塊生產用碼垛機，包括機架、多軸運動裝置和夾板，所述機架包括兩個并排的立柱以及頂梁，多軸運動裝置包括X軸導軌、X軸滑座和絲杠驅動機構，X軸滑座上設置有水平的Y軸箱梁，Y軸箱梁的內側設置有Y軸導軌，Y軸導軌上設置有Y軸滑座，Y軸滑座的一側設置有Y軸驅動氣缸，每個所述Y軸滑座上均設置有Z軸箱，Z軸箱的內部設置有Z軸驅動氣缸，兩個所述Z軸箱的相對面上均設置有Z軸導軌，Z軸導軌上設置有Z軸滑座和連接臂，連接臂的底部夾板連接，夾板上設置有耐磨合金塊。本技術設計合理、穩定性較好、夾持穩定性較高、使用壽命較長且具有多軸運動能力，適合大規模推廣。

技術研發人員：馮利,高磊
受保護的技術使用者：山東高唐華通液壓機械有限公司
技術研發日：20240719
技術公布日：2025/4/28
