本技術涉及一種自動化機械領域，特別涉及一種產品包裝袋開口用自動化裝置。

背景技術：

1、在產品包裝過程中，需要再產品的外表面套裝包裝袋，現有的技術大多是通過人工進行套裝，工作效率低下的同時，人工成本較高，且人工套裝時，袋子開口較為繁瑣，一般都是通過人工粘取水或其他液體實現增加手指與袋子之間的摩擦才能實現開口，且在包裝袋開口后通過人工撐開包裝袋再進行套裝，由于人手較厚，為了方便產品的套裝需要將包裝袋的開口設大，進一步的提高了包裝袋的材料浪費，對此需要一種用于包裝袋開口撐開的便于將產品裝入包裝袋的自動化裝置。

技術實現思路

1、本實用新型的主要目的在于提供了一種產品包裝袋開口用自動化裝置。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種產品包裝袋開口用自動化裝置，包括固定架，升降裝置，開口限位裝置，吸料裝置，縱向調節裝置和橫向調節裝置，該固定架的下方固定安裝有縱向調節裝置，該縱向調節裝置上固定安裝有橫向調節裝置，該橫向調節裝置上連接有開口限位裝置，該固定架的一側固定安裝有升降裝置，該升降裝置上固定連接有吸料裝置。

4、進一步的，所述縱向調節裝置包括縱向滑軌，縱向氣缸，滑塊和第一固定連接板，該縱向滑軌固定安裝在固定架的下端面上，該縱向滑軌上滑動連接有滑塊，該滑塊上固定安裝有第一固定連接板，固定架的下端面上還固定安裝有縱向氣缸，該縱向氣缸的缸頭與第一固定連接板固定連接。

5、進一步的，所述橫向調節裝置包括橫向固定板，橫向滑軌，滑塊，絲桿，旋轉連接座，絲桿聯動件和旋轉電機，該絲桿為雙向絲桿，即以絲桿長度方向的中心為分界線，向兩端延伸端的外環面上固定開設有方向相反的外螺紋，該絲桿的兩端旋轉連接有旋轉連接座，該絲桿的一端穿過旋轉連接座與旋轉電機的輸出端傳動連接，該旋轉連接座固定安裝在橫向固定板上，該橫向固定板上還固定安裝有橫向滑軌，該橫向滑軌上滑動連接有滑塊，該滑塊上固定連接有絲桿聯動件，該絲桿聯動件上固定開設有螺紋孔，且絲桿聯動件為兩個分別通過螺紋孔與絲桿兩側不同方向的外螺紋嚙合連接。

6、進一步的，所述升降裝置包括豎立設置的電動滑臺模組和與電動滑臺模組滑臺固定連接的第二固定連接板。

7、進一步的，所述吸料裝置包括吸盤固定板和若干吸盤組件，該吸盤固定板上固定開設有調節限位槽，該調節限位槽內滑動卡裝有吸盤組件。

8、進一步的，所述開口限位裝置包括左開口件和右開口件，該左開口件和右開口件結構相同，且相互對稱，該左開口件和右開口件均包括限位固定座和限位開料板，該限位固定座的上端固定安裝在橫向調節裝置上，該限位固定座的下端相對面上固定安裝有限位開料板。

9、進一步的，所述限位開料板遠離吸料裝置的一側設有折彎角度，該折彎角度的方向為兩個限位開料板相背的方向。

10、與現有技術相比，本實用新型的有益效果為：

11、本實用新型通過吸料裝置配合位于吸料裝置正下方的傳送組件上的吸料裝置，實現包裝袋的開口，并通過縱向調節裝置將開口限位裝置置于開口的包裝袋袋口內，通過橫向調節裝置使開口限位裝置打開，從而撐開包裝袋的開口，將產品從開口限位裝置之間送入包裝袋，便可以實現裝袋工作，本結構簡單，實用方便，提高了工作效率的同時降低了工作成本。

技術特征：

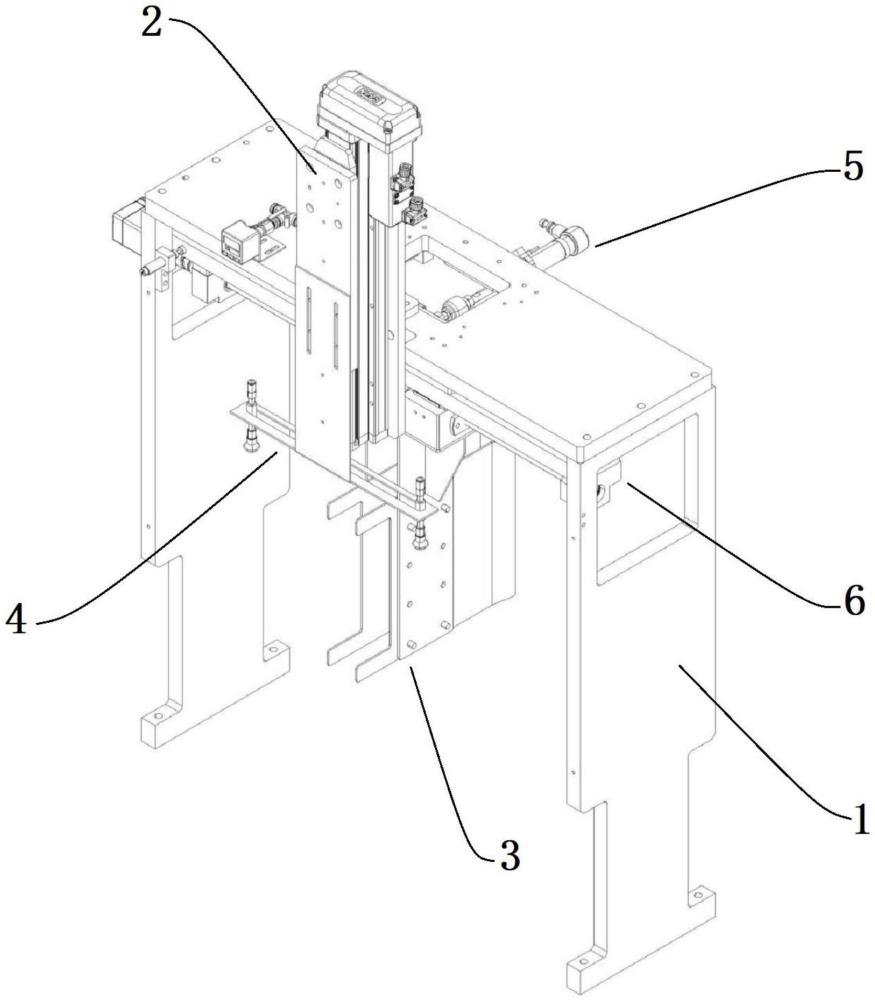

1.一種產品包裝袋開口用自動化裝置，包括固定架(1)，升降裝置(2)，開口限位裝置(3)，吸料裝置(4)，縱向調節裝置(5)和橫向調節裝置(6)，其特征在于：所述固定架(1)的下方固定安裝有縱向調節裝置(5)，該縱向調節裝置(5)上固定安裝有橫向調節裝置(6)，該橫向調節裝置(6)上連接有開口限位裝置(3)，該固定架(1)的一側固定安裝有升降裝置(2)，該升降裝置(2)上固定連接有吸料裝置(4)。

2.根據權利要求1所述的一種產品包裝袋開口用自動化裝置，其特征在于：所述縱向調節裝置(5)包括縱向滑軌(51)，縱向氣缸(52)，滑塊和第一固定連接板(53)，該縱向滑軌(51)固定安裝在固定架(1)的下端面上，該縱向滑軌(51)上滑動連接有滑塊，該滑塊上固定安裝有第一固定連接板(53)，固定架(1)的下端面上還固定安裝有縱向氣缸(52)，該縱向氣缸(52)的缸頭與第一固定連接板(53)固定連接。

3.根據權利要求1所述的一種產品包裝袋開口用自動化裝置，其特征在于：所述橫向調節裝置(6)包括橫向固定板(61)，橫向滑軌(62)，滑塊，絲桿(64)，旋轉連接座(65)，絲桿(64)聯動件和旋轉電機(67)，該絲桿(64)為雙向絲桿(64)，即以絲桿(64)長度方向的中心為分界線，向兩端延伸端的外環面上固定開設有方向相反的外螺紋，該絲桿(64)的兩端旋轉連接有旋轉連接座(65)，該絲桿(64)的一端穿過旋轉連接座(65)與旋轉電機(67)的輸出端傳動連接，該旋轉連接座(65)固定安裝在橫向固定板(61)上，該橫向固定板(61)上還固定安裝有橫向滑軌(62)，該橫向滑軌(62)上滑動連接有滑塊，該滑塊上固定連接有絲桿(64)聯動件，該絲桿(64)聯動件上固定開設有螺紋孔，且絲桿(64)聯動件為兩個分別通過螺紋孔與絲桿(64)兩側不同方向的外螺紋嚙合連接。

4.根據權利要求1所述的一種產品包裝袋開口用自動化裝置，其特征在于：所述升降裝置(2)包括豎立設置的電動滑臺模組和與電動滑臺模組滑臺固定連接的第二固定連接板。

5.根據權利要求1所述的一種產品包裝袋開口用自動化裝置，其特征在于：所述吸料裝置包括吸盤固定板(41)和若干吸盤組件(42)，該吸盤固定板(41)上固定開設有調節限位槽(43)，該調節限位槽(43)內滑動卡裝有吸盤組件(42)。

6.根據權利要求1所述的一種產品包裝袋開口用自動化裝置，其特征在于：所述開口限位裝置(3)包括左開口件(31)和右開口件(32)，該左開口件(31)和右開口件(32)結構相同，且相互對稱，該左開口件(31)和右開口件(32)均包括限位固定座(33)和限位開料板(34)，該限位固定座(33)的上端固定安裝在橫向調節裝置(6)上，該限位固定座(33)的下端相對面上固定安裝有限位開料板(34)。

7.根據權利要求6所述的一種產品包裝袋開口用自動化裝置，其特征在于：所述限位開料板(34)遠離吸料裝置(4)的一側設有折彎角度(35)，該折彎角度(35)的方向為兩個限位開料板(34)相背的方向。

技術總結
本技術公開了一種產品包裝袋開口用自動化裝置，包括固定架，升降裝置，開口限位裝置，吸料裝置，縱向調節裝置和橫向調節裝置，該固定架的下方安裝有縱向調節裝置，該縱向調節裝置上安裝有橫向調節裝置，該橫向調節裝置上連接有開口限位裝置，該固定架的一側安裝有升降裝置，該升降裝置上連接有吸料裝置，本技術通過吸料裝置配合位于吸料裝置正下方的傳送組件上的吸料組件，實現包裝袋的開口，并通過縱向調節裝置將開口限位裝置置于開口的包裝袋袋口內，通過橫向調節裝置使開口限位裝置打開，從而撐開包裝袋的開口，將產品從開口限位裝置之間送入包裝袋，便可以實現裝袋工作，本結構簡單，實用方便，提高了工作效率的同時降低了工作成本。

技術研發人員：袁宇,王小煒
受保護的技術使用者：蘇州禾維創機械科技有限公司
技術研發日：20240719
技術公布日：2025/4/28
