本發明涉及前列腺檢測，具體為一種前列腺檢測裝置。

背景技術：

1、前列腺是男性生殖器附屬腺中最大的實質性器官，由前列腺組織和肌組織構成，前列腺是男性生殖系統中重要的性腺器官，外形似栗子，位于恥骨聯合后方、小骨盆內，前列腺尖端抵近盆底肌，其環繞尿道的部分即為尿道外括約肌；后方與膀胱頸部相連，并且可能凸向膀胱內；腹側附著于恥骨后，間隙內有陰莖背深靜脈等血管穿行；

2、前列腺液有形成分分析是指通過標準化涂片鏡檢對前列腺液內有形成分進行分析，前列腺液有形成分包括血細胞、卵磷脂小體、淀粉顆粒、顆粒細胞、精子等，對疾病有明確提示意義的有結石、滴蟲等。

3、在現有技術（公開號為cn111839592a、專利名稱為一種前列腺檢測裝置的專利申請）中，能夠跟隨患者的移動而移動，并同步反饋位移的變化量，同時保持超聲探頭對于前列腺的恒定壓力，最大化減少圖像變形，保證檢測結果的準確性。在實現該技術方案的過程中，發現現有技術中至少存在如下問題。

4、針對傳統前列腺檢測的手段來說，大多通過探頭借助超聲儀器進行圖像顯示，只能觀察到前列腺組織和肌組織內是否存在惡性陰影，并不能檢測到具體前列腺疾病的病因，則對于前列腺組織和肌組織中組織液的檢測來說，顯得不夠全面，不能通過獲取前列腺組織和肌組織中組織液的檢測手段，對前列腺疾病進行全面化和精準化檢測，為后續醫生治療造成誤判。

技術實現思路

1、本申請旨在至少解決現有技術中存在的不能通過獲取前列腺組織和肌組織中組織液的檢測手段，對前列腺疾病進行全面化和精準化檢測的技術問題之一。為此，本申請?zhí)岢鲆环N前列腺檢測裝置。

2、為實現上述目的，本發明的具體技術方案如下：一種前列腺檢測裝置，包括頂架，所述頂架的內腔嵌設有y軸電動氣缸，且y軸電動氣缸的活塞桿固定連接有支座，所述支座的頂部固定連接有報警燈。

3、所述支座靠近報警燈的頂部橫向固定有頂筒，且頂筒靠近支座的兩側均固定連接有球形架，所述支座遠離頂筒的兩側均固定連接有底罩；

4、所述頂筒上設置有用于前列腺組織液穿刺的取樣組件，且取樣組件包括固定在支座中部位置的小型雙頭電機，所述底罩上設置有用于前列腺組織液和檢測試劑混勻的混樣組件，且小型雙頭電機也用作于混樣組件的驅動源供應。

5、優選的，所述取樣組件還包括嵌設在小型雙頭電機一根輸出軸內的第一小型電動推桿，且第一小型電動推桿的活塞桿固定連接有第一主錐齒輪，所述第一主錐齒輪的上方設置有第一副錐齒輪，且第一副錐齒輪的內腔固定連接有與頂筒轉動配合的螺紋桿，所述螺紋桿上螺紋連接有螺紋筒，且螺紋筒的另一頭設置有與頂筒滑動配合的活塞頭。

6、優選的，所述混樣組件包括嵌設在小型雙頭電機另一根輸出軸內的第二小型電動推桿，且第二小型電動推桿的活塞桿固定連接有第二主錐齒輪，所述第二主錐齒輪的下方設置有第二副錐齒輪，且第二副錐齒輪的內腔固定連接有與底罩轉動配合的蝸桿，所述蝸桿的兩側均嚙合有蝸輪，且蝸輪的內腔固定連接有與底罩轉動配合的轉臺，所述轉臺的頂部卡接有反應桶。

7、優選的，所述頂筒遠離支座的一頭螺紋連接有封堵頭，且封堵頭的外端連通有電磁閥，所述頂筒靠近封堵頭的兩側均開設有帶鋼化玻璃的條形觀察窗口，且頂筒靠近條形觀察窗口的四周均開設有刻度線槽。

8、優選的，所述電磁閥的頂部嵌設有計量傳感器，且電磁閥遠離封堵頭的另一端連通有用于前列腺組織液穿刺的取樣穿刺針，所述電磁閥和取樣穿刺針可采用螺紋方式連通。

9、優選的，所述底罩的頂部開設有環形滑軌，且轉臺的底部固定連接有與環形滑軌滑動配合的支撐滑塊，所述支撐滑塊沿轉臺的中軸線呈三角等距狀態分布。

10、優選的，所述反應桶的頂部卡接有桶蓋，且反應桶和桶蓋之間通過卡扣卡接，所述卡扣沿反應桶和桶蓋的中軸線呈軸對稱狀態分布。

11、優選的，所述頂架的下方設置有底架，且底架底部的四周均通過安裝座轉動連接有帶驅動馬達的麥克納姆輪，所述底架的四周均開設有行程線槽。

12、優選的，所述底架頂部的兩側均設置有z軸電動滑軌，且z軸電動滑軌上滑動連接有z軸電動滑軌滑座。

13、優選的，所述z軸電動滑軌滑座的內側設置有x軸電動滑軌，且x軸電動滑軌上滑動連接有與頂架固定配合的x軸電動滑軌滑座，所述x軸電動滑軌滑座的底部固定連接有位置傳感器。

14、與現有技術相比，本發明的有益效果是：

15、1.該前列腺檢測裝置，先由小型雙頭電機提供統一驅動來源，節省驅動動力成本的同時，并由第一小型電動推桿對第一主錐齒輪和第一副錐齒輪之間的嚙合行程進行調節后，再由螺紋桿和螺紋筒的螺紋位移配合，通過活塞頭對前列腺組織和肌組織中的組織液樣本進行穿刺取樣，完成前列腺病理樣本的組織液取樣工作。

16、2.該前列腺檢測裝置，緊接著，先由第二小型電動推桿對第二主錐齒輪和第二副錐齒輪之間的嚙合行程進行調節后，再由蝸桿帶動兩組蝸輪進行轉動，兩組蝸輪通過兩組轉臺帶動裝有組織液樣本和檢測試劑的兩組反應桶隨之旋轉，對兩組反應桶內的組織液樣本和檢測試劑進行充分混勻反應，使組織液樣本中的各種物質充分析出，利于后續直接涂片鏡檢、涂片染色鏡檢以及四唑氮藍試驗等檢測工作，提高前列腺檢測的全面性和精準度。

17、3.該前列腺檢測裝置，然后，先由主圓齒輪帶動兩組副圓齒輪上的排風扇葉在兩組球形架內轉動，并由兩組球形架上的進氣格柵提供過濾后的潔凈氣源供應，則兩組球形架內形成的風壓經過兩組加壓頭供入兩組三通閥內，與此同時，根據當前環境溫度要求，提前控制小型冷熱一體機開啟并提供冷源或熱源供應，并由三通接頭將冷源或熱源供入兩組三通閥內并與風壓匯合，形成增壓型冷源或熱源，再由兩根軟接管上的旋轉端部和連通端部經過兩組均流孔送達處于動態混勻狀態的兩組反應桶內，對兩組反應桶內的組織液樣本和檢測試劑進行長時間貯存，以免降低組織液樣本中的物質活性或失活現象發生，提高前列腺的檢測精準度。

技術特征：

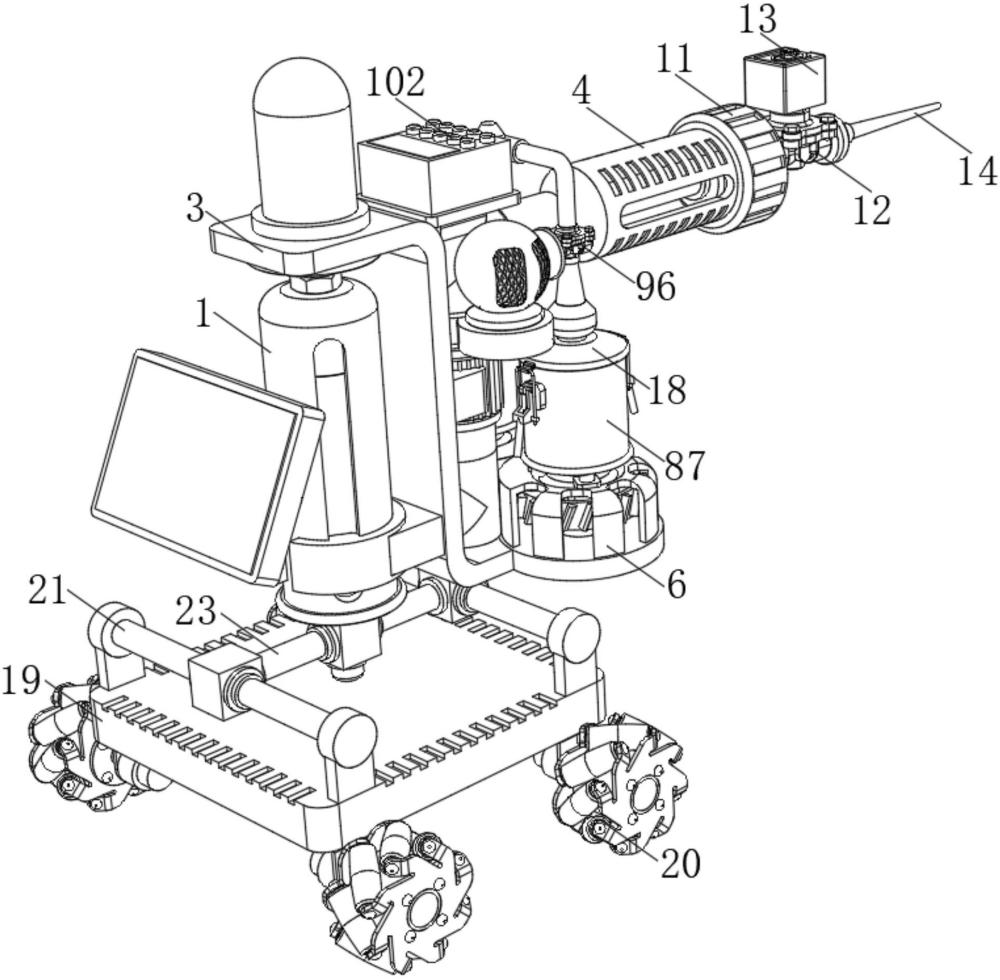

1.一種前列腺檢測裝置，包括頂架（1），其特征在于：所述頂架（1）的內腔嵌設有y軸電動氣缸（2），且y軸電動氣缸（2）的活塞桿固定連接有支座（3），所述支座（3）的頂部固定連接有報警燈；

2.根據權利要求1所述的前列腺檢測裝置，其特征在于：所述取樣組件（7）還包括嵌設在小型雙頭電機（71）一根輸出軸內的第一小型電動推桿（72），且第一小型電動推桿（72）的活塞桿固定連接有第一主錐齒輪（73），所述第一主錐齒輪（73）的上方設置有第一副錐齒輪（74），且第一副錐齒輪（74）的內腔固定連接有與頂筒（4）轉動配合的螺紋桿（75），所述螺紋桿（75）上螺紋連接有螺紋筒（76），且螺紋筒（76）的另一頭設置有與頂筒（4）滑動配合的活塞頭（77）。

3.根據權利要求2所述的前列腺檢測裝置，其特征在于：所述混樣組件（8）包括嵌設在小型雙頭電機（71）另一根輸出軸內的第二小型電動推桿（81），且第二小型電動推桿（81）的活塞桿固定連接有第二主錐齒輪（82），所述第二主錐齒輪（82）的下方設置有第二副錐齒輪（83），且第二副錐齒輪（83）的內腔固定連接有與底罩（6）轉動配合的蝸桿（84），所述蝸桿（84）的兩側均嚙合有蝸輪（85），且蝸輪（85）的內腔固定連接有與底罩（6）轉動配合的轉臺（86），所述轉臺（86）的頂部卡接有反應桶（87）。

4.根據權利要求3所述的前列腺檢測裝置，其特征在于：所述頂筒（4）遠離支座（3）的一頭螺紋連接有封堵頭（11），且封堵頭（11）的外端連通有電磁閥（12），所述頂筒（4）靠近封堵頭（11）的兩側均開設有帶鋼化玻璃的條形觀察窗口，且頂筒（4）靠近條形觀察窗口的四周均開設有刻度線槽。

5.根據權利要求4所述的前列腺檢測裝置，其特征在于：所述電磁閥（12）的頂部嵌設有計量傳感器（13），且電磁閥（12）遠離封堵頭（11）的另一端連通有用于前列腺組織液穿刺的取樣穿刺針（14），所述電磁閥（12）和取樣穿刺針（14）可采用螺紋方式連通。

6.根據權利要求5所述的前列腺檢測裝置，其特征在于：所述底罩（6）的頂部開設有環形滑軌（15），且轉臺（86）的底部固定連接有與環形滑軌（15）滑動配合的支撐滑塊（16），所述支撐滑塊（16）沿轉臺（86）的中軸線呈三角等距狀態分布。

7.根據權利要求6所述的前列腺檢測裝置，其特征在于：所述反應桶（87）的頂部卡接有桶蓋（18），且反應桶（87）和桶蓋（18）之間通過卡扣（17）卡接，所述卡扣（17）沿反應桶（87）和桶蓋（18）的中軸線呈軸對稱狀態分布。

8.根據權利要求7所述的前列腺檢測裝置，其特征在于：所述頂架（1）的下方設置有底架（19），且底架（19）底部的四周均通過安裝座轉動連接有帶驅動馬達的麥克納姆輪（20），所述底架（19）的四周均開設有行程線槽。

9.根據權利要求8所述的前列腺檢測裝置，其特征在于：所述底架（19）頂部的兩側均設置有z軸電動滑軌（21），且z軸電動滑軌（21）上滑動連接有z軸電動滑軌滑座（22）。

10.根據權利要求9所述的前列腺檢測裝置，其特征在于：所述z軸電動滑軌滑座（22）的內側設置有x軸電動滑軌（23），且x軸電動滑軌（23）上滑動連接有與頂架（1）固定配合的x軸電動滑軌滑座（24），所述x軸電動滑軌滑座（24）的底部固定連接有位置傳感器（25）。

技術總結
本申請實施例公開了一種前列腺檢測裝置，包括頂架，所述頂架的內腔嵌設有Y軸電動氣缸，且Y軸電動氣缸的活塞桿固定連接有支座，所述支座靠近報警燈的頂部橫向固定有頂筒，所述支座遠離頂筒的兩側均固定連接有底罩；所述頂筒上設置有用于前列腺組織液穿刺的取樣組件，所述底罩上設置有用于前列腺組織液和檢測試劑混勻的混樣組件。先通過活塞頭對前列腺組織和肌組織中的組織液樣本進行穿刺取樣，完成前列腺病理樣本的組織液取樣工作后，再對兩組反應桶內的組織液樣本和檢測試劑進行充分混勻反應，使組織液樣本中的各種物質充分析出，利于后續直接涂片鏡檢、涂片染色鏡檢以及四唑氮藍試驗等檢測工作，提高前列腺檢測的全面性和精準度。

技術研發人員：馬永,王祖龍,張琦,申保慶
受保護的技術使用者：河南中醫藥大學第一附屬醫院
技術研發日：
技術公布日：2025/4/28
