本技術涉及包裝容器，尤其涉及一種便于使用的易開蓋結構。

背景技術：

1、為了方便人們?nèi)粘Ｉ睿F(xiàn)如今大街小巷中都有便利店來販賣汽水等，由于玻璃制成的汽水罐造價高，且不易回收，現如今很少有飲料會選擇玻璃汽水罐儲存，由于金屬汽水罐常常是由鋁制成，在人們飲用完飲料后很輕易地能夠?qū)⒔饘俟藁厥眨岣卟牧系睦寐剩?/p>

2、而金屬罐的頂部往往采用的是拉環式的易開蓋，而拉環式的易開蓋的工作原理是事先在罐蓋的開啟處做出壓痕，在拉動拉環時，通過施加的力從而使壓痕斷裂，從而實現打開金屬罐的目的；

3、而對于現有一種便于使用的易開蓋結構來說，不方便省力打開，在老人和小孩需要飲用時，很難通過自己打開，需要讓他人或者借助工具打開，除此之外，對于現有的一種便于使用的易開蓋結構來說不方便在開啟后二次保存，當開啟后沒有二次的存儲手段，極其容易使得金屬罐內部的物質發生霉變，為此提出一種便于使用的易開蓋結構來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種便于使用的易開蓋結構，旨在改善現有技術中不方便省力打開和不方便開啟后二次保存的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種便于使用的易開蓋結構，包括蓋體，所述蓋體的外側固定連接有防滑機構，所述防滑機構用于防止拿取金屬罐時出現手滑，所述防滑機構上螺紋連接有保存機構，所述保存機構用于金屬罐開啟后的二次保存，所述蓋體的內部頂端環形分布等距開設有開啟槽，所述蓋體的頂端左側固定連接有固定塊，所述固定塊的中部轉動連接有開啟機構，所述開啟機構用于打開蓋體，所述開啟機構內固定連接有卡位機構，所述卡位機構用于卡住第一拉環。

4、作為上述技術方案的進一步描述：

5、所述防滑機構包括防滑套，所述防滑套的內部與蓋體的外側固定連接，所述防滑套的外側頂端開設有第一螺紋。

6、作為上述技術方案的進一步描述：

7、所述保存機構包括保存蓋，所述保存蓋的底端外側開設有第二螺紋，所述第二螺紋與所述防滑機構中的第一螺紋螺紋連接，所述保存蓋的底端內側固定連接有密封圈。

8、作為上述技術方案的進一步描述：

9、所述開啟機構包括第一旋轉軸，所述第一旋轉軸的中部與固定塊的中部轉動連接，所述第一旋轉軸的前后兩端均轉動連接有第一拉環，所述第一拉環的左端前后兩側均開設有通孔，兩個所述通孔與第一旋轉軸的前后兩側均轉動連接，所述第一拉環的內側中部前后兩側均開設有滑槽，多個所述滑槽內均滑動連接有連接桿，多個所述連接桿的左端均固定連接有滑桿，多個所述連接桿的右端均固定連接有第二拉環。

10、作為上述技術方案的進一步描述：

11、所述卡位機構包括卡槽，所述蓋體的頂端中部開設有卡槽，所述開啟機構中的第一拉環的底端中部開設有放置槽，所述放置槽的右端通過第二旋轉軸轉動連接有卡板。

12、作為上述技術方案的進一步描述：

13、所述保存蓋的頂端固定連接有轉動塊。

14、作為上述技術方案的進一步描述：

15、所述第二拉環的右端中部滑動連接有指套。

16、本實用新型具有如下有益效果：

17、1、本實用新型中，通過第一旋轉軸轉動第一拉環，使放置槽中的卡板能夠通過第二旋轉軸轉動到卡槽中，隨后卡合固定，隨后拉動第二拉環，第二拉環由于連接桿和滑槽相互作用下，作用臂加長，隨后與卡板和固定塊之間形成簡易的杠桿結構，隨后通過使第二拉環下壓，使得蓋體上的開啟槽斷裂，固定塊連接的蓋體一端被輕松拉起，從而達到省力的效果，解決了現有技術中不方便省力開啟的問題。

18、2、本實用新型中，在開啟后，如果金屬罐內的水和食物沒有盡快吃完需要保存時，轉動保存蓋上的轉動塊，使得保存蓋和蓋體螺紋連接，保存蓋上的密封圈和金屬罐內壁相切，隔絕外部的空氣和細菌，使得金屬罐的水或食物的保存時間延長，從而達到二次保存的效果，解決了現有技術中不方便開啟后二次保存的問題。

技術特征：

1.一種便于使用的易開蓋結構，包括蓋體（1），其特征在于：所述蓋體（1）的外側固定連接有防滑機構，所述防滑機構用于防止拿取金屬罐時出現手滑，所述防滑機構上螺紋連接有保存機構，所述保存機構用于金屬罐開啟后的二次保存，所述蓋體（1）的內部頂端環形分布等距開設有開啟槽（103），所述蓋體（1）的頂端左側固定連接有固定塊（3），所述固定塊（3）的中部轉動連接有開啟機構，所述開啟機構用于打開蓋體（1），所述開啟機構內固定連接有卡位機構，所述卡位機構用于卡住第一拉環（401）。

2.根據權利要求1所述的一種便于使用的易開蓋結構，其特征在于：所述防滑機構包括防滑套（101），所述防滑套（101）的內部與蓋體（1）的外側固定連接，所述防滑套（101）的外側頂端開設有第一螺紋（102）。

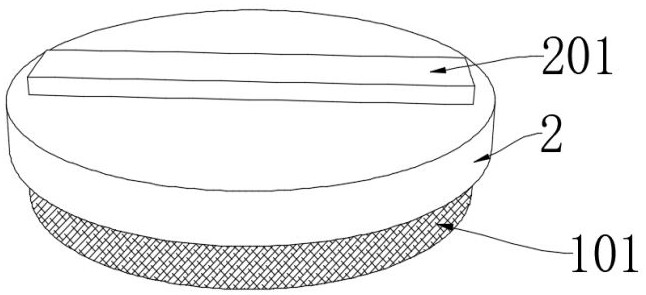

3.根據權利要求1所述的一種便于使用的易開蓋結構，其特征在于：所述保存機構包括保存蓋（2），所述保存蓋（2）的底端外側開設有第二螺紋（202），所述第二螺紋（202）與所述防滑機構中的第一螺紋（102）螺紋連接，所述保存蓋（2）的底端內側固定連接有密封圈（203）。

4.根據權利要求1所述的一種便于使用的易開蓋結構，其特征在于：所述開啟機構包括第一旋轉軸（4），所述第一旋轉軸（4）的中部與固定塊（3）的中部轉動連接，所述第一旋轉軸（4）的前后兩端均轉動連接有第一拉環（401），所述第一拉環（401）的左端前后兩側均開設有通孔（407），兩個所述通孔（407）與第一旋轉軸（4）的前后兩側均轉動連接，所述第一拉環（401）的內側中部前后兩側均開設有滑槽（405），多個所述滑槽（405）內均滑動連接有連接桿（402），多個所述連接桿（402）的左端均固定連接有滑桿（406），多個所述連接桿（402）的右端均固定連接有第二拉環（403）。

5.根據權利要求1所述的一種便于使用的易開蓋結構，其特征在于：所述卡位機構包括卡槽（5），所述蓋體（1）的頂端中部開設有卡槽（5），所述開啟機構中的第一拉環（401）的底端中部開設有放置槽（503），所述放置槽（503）的右端通過第二旋轉軸（502）轉動連接有卡板（501）。

6.根據權利要求3所述的一種便于使用的易開蓋結構，其特征在于：所述保存蓋（2）的頂端固定連接有轉動塊（201）。

7.根據權利要求4所述的一種便于使用的易開蓋結構，其特征在于：所述第二拉環（403）的右端中部滑動連接有指套（404）。

技術總結
本技術涉及包裝容器技術領域，公開了一種便于使用的易開蓋結構，包括蓋體，所述蓋體的外側固定連接有防滑機構，所述防滑機構用于防止拿取金屬罐時出現手滑，所述防滑機構上螺紋連接有保存機構，所述保存機構用于金屬罐開啟后的二次保存，所述蓋體的內部頂端環形分布等距開設有開啟槽，所述蓋體的頂端左側固定連接有固定塊，所述固定塊的中部轉動連接有開啟機構，所述開啟機構用于打開蓋體，所述開啟機構內固定連接有卡位機構，所述卡位機構用于卡住第一拉環。本技術中，通過卡位機構和開啟機構形成簡易杠杠，使蓋體容易打開，除此之外，通過保存機構能夠二次保存開啟后的金屬罐中的物質，防止浪費。

技術研發人員：翁偉博,林賢斌,羅鈦鍔
受保護的技術使用者：英聯金屬科技（汕頭）有限公司
技術研發日：20240805
技術公布日：2025/4/28
