本技術涉及震源藥柱抓取設備領域，具體涉及一種工業炸藥及制品生產線提升出料系統。

背景技術：

1、目前，在震源藥柱生產線上，由倍數鏈輸送機運輸來的震源藥柱需要通過藥柱抓取裝置抓取至水平輸送機上，由于倍數鏈輸送機上的藥柱是通過專用料盤輸送，料盤上環形設置有多個藥柱放置筒體，現有的抓取裝置在抓取時不能一次抓取多個震源藥柱，抓取效率較低，影響工廠的生產效率。

2、水平輸送機與后續工位對接時，為方便抓取轉運，水平輸送機上的震源藥柱需要等距依次排列，在對水平輸送機進料時，缺少一種能夠?qū)⒄鹪此幹指舫隽系难b置來分配震源藥柱。

技術實現思路

1、本實用新型的目的就是針對上述之不足，而提供一種工業炸藥及制品生產線提升出料系統。

2、本實用新型它包括提升裝置和分隔出料裝置，

3、提升裝置包括料盤輸送機、抓取機架和一對提升機構，

4、提升機構包括橫移滑臺、提升氣缸和抓取模頭，

5、橫移滑臺安裝在抓取機架上，提升氣缸安裝在橫移滑臺的滑塊上，抓取模頭安裝在提升氣缸的活塞桿端部，抓取模頭位于料盤輸送機上方，通過提升氣缸帶動抓取模頭升起或降下，抓取模頭為圓環形，抓取模頭上環形均布開有一組提取孔，提取孔一側的抓取模頭外壁上設置有側壓氣缸，側壓氣缸的活塞桿端部設置有壓頭，壓頭位于提取孔內，通過側壓氣缸帶動壓頭伸入提取孔內壓緊震源藥柱；

6、分隔出料裝置包括出料箱體和間隔輸送機，

7、出料箱體的頂部環形分布設置有一組外環出料斜槽和一組內環出料斜槽，外環出料斜槽和內環出料斜槽的出料口與間隔輸送機的進料端相連通；

8、出料箱體安裝在抓取機架上，并位于提升氣缸下方。

9、料盤輸送機是倍數鏈輸送機，料盤輸送機的輸送面上設置有多組震源藥柱送料盤；料盤輸送機的機架上設置有兩對阻擋氣缸，阻擋氣缸的活塞桿端部設置有l(wèi)形阻擋板，阻擋氣缸的活塞桿伸出帶動l形阻擋板擋住震源藥柱送料盤。

10、橫移滑臺是氣動滑臺，橫移滑臺的滑座安裝在抓取機架頂部；提升氣缸的缸筒豎直安裝在橫移滑臺的滑塊上，提升氣缸的活塞桿端部設置有導向安裝板，導向安裝板上對稱分布設置有一對升降導桿，橫移滑臺的滑塊上設置有一對直線軸承，提升氣缸帶動升降導桿在直線軸承內上下移動，抓取模頭安裝在導向安裝板上。

11、一對提升機構由內環提升機構和外環提升機構構成，內環提升機的構抓取模頭上提取孔的數量是五個，外環提升機構的抓取模頭上提取孔的數量是十個。

12、提取孔的截面由仿形半圓和擴張半圓構成，擴張半圓的內壁上開有壓頭進入槽，壓頭位于壓頭進入槽內，側壓氣缸帶動壓頭向仿形半圓移動；壓頭的端面為弧形，壓頭的端面上設置有防滑紋路。

13、間隔輸送機的進料端等距依次排列設置有一組進料分隔板，相鄰的兩個進料分隔板之間形成進料區域；外環出料斜槽和內環出料斜槽的出料口處分別設置有出料引導槽；出料引導槽的一側下部為弧形，出料引導槽的另一側為敞口，出料引導槽的敞口底部與間隔輸送機上對應的進料區域相連通；出料引導槽的頂部與外環出料斜槽或內環出料斜槽的出料口之間通過法蘭連接。

14、一組外環出料斜槽由第一斜槽、第二斜槽、第三斜槽、第四斜槽、第五斜槽、第六斜槽、第七斜槽、第八斜槽和一對側方斜槽構成，

15、第一斜槽、第二斜槽、第三斜槽和第四斜槽呈弧形分布，并位于前方；第五斜槽、第六斜槽、第七斜槽和第八斜槽呈弧形分布，并位于后方；第一斜槽的出料口位于第六斜槽和第七斜槽之間，第二斜槽的出料口位于第五斜槽和第六斜槽之間，第五斜槽位于第二斜槽和第三斜槽之間，其中一個側方斜槽位于第四斜槽一側，其中另一個側方斜槽位于第八斜槽一側。

16、一組內環出料斜槽由兩個前方斜槽和三個后方斜槽構成，前方斜槽的出料口位于相鄰的兩個后方斜槽的出料口之間。

17、外環出料斜槽和內環出料斜槽與出料箱體的頂板一體成型。

18、本實用新型優點是：能夠?qū)α媳P上的震源藥柱分批抓取，先抓取外圈再抓取內圈，抓取速度快，減輕工作人員勞動強度。震源藥柱通過外環出料斜槽和內環出料斜槽下料時，在重力作用下自動間隔排列，震源藥柱進入間隔輸送機進料口時等距依次排列。

技術特征：

1.一種工業炸藥及制品生產線提升出料系統，其特征在于它包括提升裝置和分隔出料裝置，

2.根據權利要求1所述的一種工業炸藥及制品生產線提升出料系統，其特征在于，料盤輸送機(1)的機架上設置有兩對阻擋氣缸(10)，阻擋氣缸(10)的活塞桿端部設置有l(wèi)形阻擋板，阻擋氣缸(10)的活塞桿伸出帶動l形阻擋板擋住震源藥柱送料盤(9)。

3.根據權利要求1所述的一種工業炸藥及制品生產線提升出料系統，其特征在于，橫移滑臺(3)是氣動滑臺，橫移滑臺(3)的滑座安裝在抓取機架(2)頂部；提升氣缸(4)的缸筒豎直安裝在橫移滑臺(3)的滑塊上，提升氣缸(4)的活塞桿端部設置有導向安裝板(11)，導向安裝板(11)上對稱分布設置有一對升降導桿(12)，橫移滑臺(3)的滑塊上設置有一對直線軸承，提升氣缸(4)帶動升降導桿(12)在直線軸承內上下移動，抓取模頭(5)安裝在導向安裝板(11)上。

4.根據權利要求1所述的一種工業炸藥及制品生產線提升出料系統，其特征在于，一對提升機構由內環提升機構和外環提升機構構成，內環提升機的構抓取模頭(5)上提取孔(6)的數量是五個，外環提升機構的抓取模頭(5)上提取孔(6)的數量是十個。

5.根據權利要求1所述的一種工業炸藥及制品生產線提升出料系統，其特征在于，提取孔(6)的截面由仿形半圓(13)和擴張半圓(14)構成，擴張半圓(14)的內壁上開有壓頭進入槽，壓頭(8)位于壓頭進入槽內，側壓氣缸(7)帶動壓頭(8)向仿形半圓(13)移動；壓頭(8)的端面為弧形，壓頭(8)的端面上設置有防滑紋路。

6.根據權利要求1所述的一種工業炸藥及制品生產線提升出料系統，其特征在于，間隔輸送機(22)的進料端等距依次排列設置有一組進料分隔板(25)，相鄰的兩個進料分隔板(25)之間形成進料區域；外環出料斜槽(23)和內環出料斜槽(24)的出料口處分別設置有出料引導槽(26)；出料引導槽(26)的一側下部為弧形，出料引導槽(26)的另一側為敞口，出料引導槽(26)的敞口底部與間隔輸送機(22)上對應的進料區域相連通；出料引導槽(26)的頂部與外環出料斜槽(23)或內環出料斜槽(24)的出料口之間通過法蘭連接。

7.根據權利要求6所述的一種工業炸藥及制品生產線提升出料系統，其特征在于，一組外環出料斜槽(23)由第一斜槽(27)、第二斜槽(28)、第三斜槽(29)、第四斜槽(30)、第五斜槽(31)、第六斜槽(32)、第七斜槽(33)、第八斜槽(34)和一對側方斜槽(35)構成，

8.根據權利要求7所述的一種工業炸藥及制品生產線提升出料系統，其特征在于，一組內環出料斜槽(24)由兩個前方斜槽(36)和三個后方斜槽(37)構成，前方斜槽(36)的出料口位于相鄰的兩個后方斜槽(37)的出料口之間。

技術總結

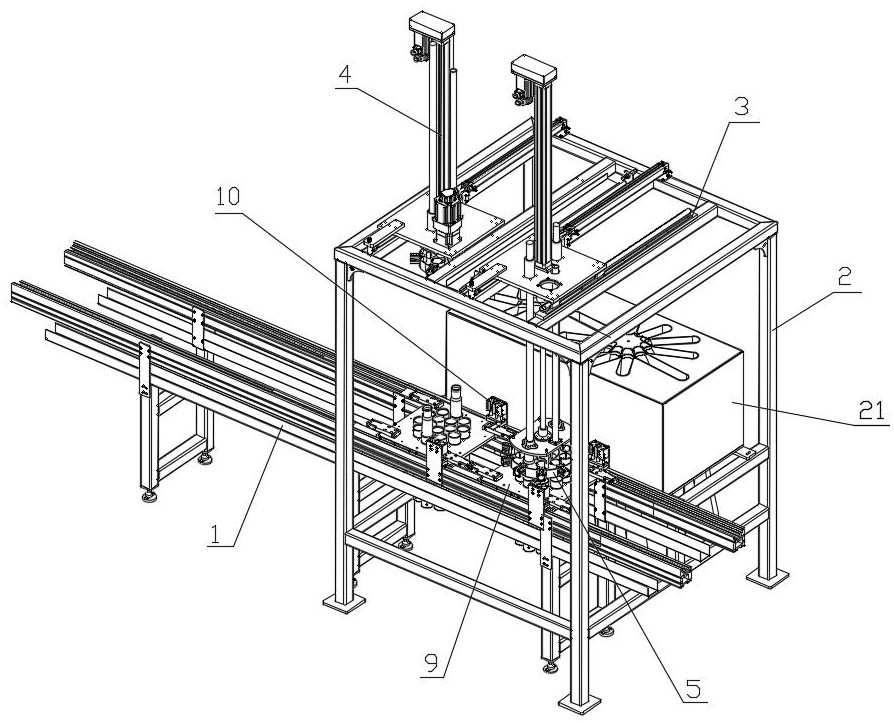

一種工業炸藥及制品生產線提升出料系統，它包括提升裝置和分隔出料裝置，提升裝置包括料盤輸送機(1)、抓取機架(2)和一對提升機構，提升機構包括橫移滑臺(3)、提升氣缸(4)和抓取模頭(5)；優點是：能夠?qū)α媳P上的震源藥柱分批抓取，先抓取外圈再抓取內圈，抓取速度快，減輕工作人員勞動強度。震源藥柱通過外環出料斜槽和內環出料斜槽下料時，在重力作用下自動間隔排列，震源藥柱進入間隔輸送機進料口時等距依次排列。
