本技術涉及板栗汁飲品用貯存罐，更具體的說，它涉及一種板栗汁飲品用貯存罐。

背景技術：

1、在現有的技術中，板栗汁飲品作為一種受歡迎的飲料，其貯存罐的保溫問題一直是行業關注的焦點。為了確保板栗汁在貯存過程中的溫度穩定，現有的貯存罐通常需要采取保溫措施。然而，這些保溫措施往往依賴于外界的熱水供應，這就帶來了一系列的問題和挑戰。

2、首先，如果熱水的流速過大，會導致能量的浪費。這是因?yàn)檫^大的流速會導致熱量的快速傳遞，使得貯存罐內的板栗汁迅速升溫，而一旦達到所需的溫度，過多的熱量就無法被有效利用，從而造成了能源的浪費。這不僅增加了生產成本，也對環境造成了不必要的負擔。

3、另一方面，如果熱水的流速過慢，又不能有效地保證保溫效果。這是因?yàn)榘謇踔谫A存過程中會不斷散發熱量，如果熱水的流速過慢，就無法及時補充熱量，導致貯存罐內的溫度下降，影響板栗汁的品質和口感。因此，如何平衡熱水的流速，既避免能量的浪費，又能保證有效的保溫效果，成為了現有技術中需要解決的問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術中存在的問題，本實用新型提供了一種板栗汁飲品用貯存罐，以解決背景技術中提到的技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種板栗汁飲品用貯存罐，包括保溫套，所述保溫套上設置有調節機構，所述調節機構包括承接機構、進水管、出水管、固定管、外接管、波紋管、伸縮管、阻流機構、伸縮盤和雙向絲杠，所述承接機構配合連接在保溫套上，進水管和出水管分別安裝在保溫套上，固定套安裝在出水管上，外接管安裝在外界設備上，外接管和固定管上分別安裝有波紋管，兩個所述波紋管之間安裝有伸縮管，伸縮管的兩端分別安裝有伸縮盤，雙向絲杠分別反向螺紋連接在兩個所述伸縮盤上，所述阻流機構安裝在伸縮管內。

5、本實用新型進一步設置為，所述雙向絲杠設置有多個，每個所述雙向絲杠上均同軸心設有調節盤，雙向絲杠的設計保證了調節的連續性。

6、本實用新型進一步設置為，所述外接管和固定管上分別設有固定盤，兩個所述固定盤之間設有導向桿，導向桿的設計保證了滑動的連續性。

7、本實用新型進一步設置為，每個所述調節盤上均設有外部套，外部套上設有擴張簧，擴張簧上設有隨動套，隨動套滑動連接在導向桿上。

8、本實用新型進一步設置為，所述阻流機構包括固定圈、彈性片和擋板，彈性片的兩端分別安裝有固定圈，固定圈安裝在波紋管上，彈性片的內壁上安裝有擋板，阻流機構的設計保證了阻力的調節。

9、本實用新型進一步設置為，所述伸縮管內壁上設有兩個中間圈，兩個所述中間圈之間設有多個導流片，中間圈的設計保證了導流片的調節。

10、本實用新型進一步設置為，所述承接機構包括外殼、進料管和出料管，外殼安裝在保溫套內，進料管和出料管分別安裝在外殼上，承接機構的設計保證了進出料的連續性。

11、本實用新型進一步設置為，所述保溫套的外壁上設有多個支撐架，支撐架安裝在外界設備上。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種板栗汁飲品用貯存罐，具備以下有益效果：

14、1、調節機構的設計使得板栗汁飲品用貯存罐能夠精確控制熱水的流速，從而實現高效的保溫效果，通過雙向絲杠和調節盤的配合，用戶可以根據需要調整伸縮盤的位置，進而改變阻流機構中彈性片和擋板的間距，有效調節流阻和流速，這種調節機構的有益效果在于，它允許操作者根據板栗汁的溫度變化和保溫需求，靈活調整熱水的流量，既避免了能量的浪費，又確保了貯存罐內溫度的穩定，提高了保溫效率。

15、2、阻流機構通過彈性片和擋板的設置，為調節熱水流速提供了物理手段，當彈性片受到壓力時，擋板之間的間距減小，流阻增大，流速降低，反之亦然，這種設計使得阻流機構能夠根據調節機構的指令，快速響應流速的變化，有效控制熱水在貯存罐中的流動，從而實現精確的保溫效果。

16、3、承接機構其設計不僅保證了板栗汁飲品的儲藏和排出，還通過外殼、進料管和出料管的配合，為整個保溫系統提供了穩定的結構支持，這種承接機構的有益效果在于，它確保了貯存罐內部環境的穩定性，使得調節機構和阻流機構能夠有效地工作，同時便于操作者進行板栗汁的存取，提高了貯存罐的使用效率和便利性。

技術特征：

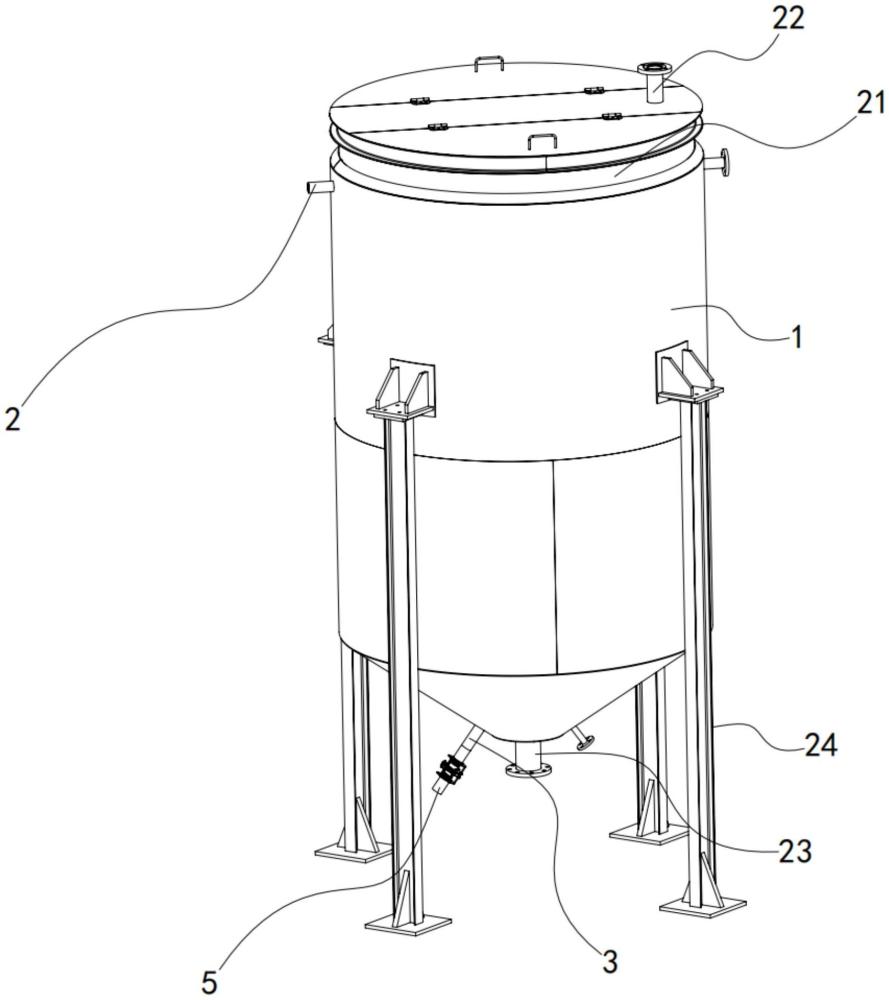

1.一種板栗汁飲品用貯存罐，包括保溫套(1)，其特征是，所述保溫套(1)上設置有調節機構，所述調節機構包括承接機構、進水管(2)、出水管(3)、固定管(4)、外接管(5)、波紋管(6)、伸縮管(7)、阻流機構、伸縮盤(8)和雙向絲杠(9)，所述承接機構配合連接在保溫套(1)上，進水管(2)和出水管(3)分別安裝在保溫套(1)上，固定套安裝在出水管(3)上，外接管(5)安裝在外界設備上，外接管(5)和固定管(4)上分別安裝有波紋管(6)，兩個所述波紋管(6)之間安裝有伸縮管(7)，伸縮管(7)的兩端分別安裝有伸縮盤(8)，雙向絲杠(9)分別反向螺紋連接在兩個所述伸縮盤(8)上，所述阻流機構安裝在伸縮管(7)內。

2.根據權利要求1所述的一種板栗汁飲品用貯存罐，其特征是：所述雙向絲杠(9)設置有多個，每個所述雙向絲杠(9)上均同軸心設有調節盤(10)。

3.根據權利要求2所述的一種板栗汁飲品用貯存罐，其特征是：所述外接管(5)和固定管(4)上分別設有固定盤(11)，兩個所述固定盤(11)之間設有導向桿(12)。

4.根據權利要求3所述的一種板栗汁飲品用貯存罐，其特征是：每個所述調節盤(10)上均設有外部套(13)，外部套(13)上設有擴張簧(14)，擴張簧(14)上設有隨動套(15)，隨動套(15)滑動連接在導向桿(12)上。

5.根據權利要求1所述的一種板栗汁飲品用貯存罐，其特征是：所述阻流機構包括固定圈(16)、彈性片(17)和擋板(18)，彈性片(17)的兩端分別安裝有固定圈(16)，固定圈(16)安裝在波紋管(6)上，彈性片(17)的內壁上安裝有擋板(18)。

6.根據權利要求5所述的一種板栗汁飲品用貯存罐，其特征是：所述伸縮管(7)內壁上設有兩個中間圈(19)，兩個所述中間圈(19)之間設有多個導流片(20)。

7.根據權利要求6所述的一種板栗汁飲品用貯存罐，其特征是：所述承接機構包括外殼(21)、進料管(22)和出料管(23)，外殼(21)安裝在保溫套(1)內，進料管(22)和出料管(23)分別安裝在外殼(21)上。

8.根據權利要求7所述的一種板栗汁飲品用貯存罐，其特征是：所述保溫套(1)的外壁上設有多個支撐架(24)，支撐架(24)安裝在外界設備上。

技術總結
本技術公開了一種板栗汁飲品用貯存罐，包括保溫套，所述保溫套上設置有調節機構，所述調節機構包括承接機構、進水管、出水管、固定管、外接管、波紋管、伸縮管、阻流機構、伸縮盤和雙向絲杠，所述承接機構配合連接在保溫套上，進水管和出水管分別安裝在保溫套上，調節機構的設計使得板栗汁飲品用貯存罐能夠精確控制熱水的流速，從而實現高效的保溫效果，通過雙向絲杠和調節盤的配合，用戶可以根據需要調整伸縮盤的位置，進而改變阻流機構中彈性片和擋板的間距，有效調節流阻和流速，這種調節機構的有益效果在于，它允許操作者根據板栗汁的溫度變化和保溫需求，靈活調整熱水的流量。

技術研發人員：王小東,張孫峰,劉小燕
受保護的技術使用者：陜西萃箐坊實業有限公司
技術研發日：20240807
技術公布日：2025/4/28
