本發明涉及起重機，具體為一種便于安裝使用的船體結構吊裝裝置及吊裝方法。

背景技術：

1、懸臂起重機是近年發展起來的中小型起重裝備，結構獨特，安全可靠，具備高效、節能、省時省力、靈活等特點，因此，懸臂起重機的應用越來越廣泛，如對船體結構等進行吊裝。

2、公開號為cn220300254u的一種便于定位安裝的懸臂式起重機，其背景技術中提出的問題為：現有的懸臂式起重機在安裝與拆卸時，需要較多的時間，導致使用不便；

3、公開號為cn115072579b的一種運行懸臂式起重機防傾覆裝置，其背景技術中提出的問題為：現有技術中沒有專門用于懸臂式起重機的防傾覆裝置，不能很好防止懸臂式起重機傾覆狀況的發生。

4、綜合現有技術，存在以下問題：

5、現有的懸臂起重機在通常通過基座將立柱等安裝在指定位置，而基座則通過螺栓等固定在指定地面上，因此，在調整吊裝位置時需要拆裝螺栓等，以對懸臂起重機的位置進行調整，較為繁瑣，且懸臂起重機通常是被吊裝的物體位于立柱的一側，從而導致立柱兩側的受力相差較大，易出現傾倒的狀況，存在安裝隱患的同時降低吊裝的重量，參考上述申請文件，其雖然便于對懸臂起重機進行定位安裝，但僅限于將懸臂起重機安裝在墻體上，安裝位置受限，且雖然可對懸臂起重機起到防傾倒作用，但是通過在立柱的頂部與橫柱連接，使立柱頂部和底部受力更加不均，防傾倒效果較差，或采用將懸臂起重機設計呈龍門架狀，占據吊裝空間，影響實際吊裝使用，存在一定的不足，為解決上述問題，提出一種便于安裝使用的船體結構吊裝裝置及吊裝方法。

技術實現思路

1、為了克服上述現有技術的不足，本發明提供一種便于安裝使用的船體結構吊裝裝置及吊裝方法，便于對懸臂起重機的立柱和基座進行拆裝，從而便于調整吊裝位置，提高吊裝的靈活度，且降低懸臂起重機傾倒的概率，便于實際吊裝使用。

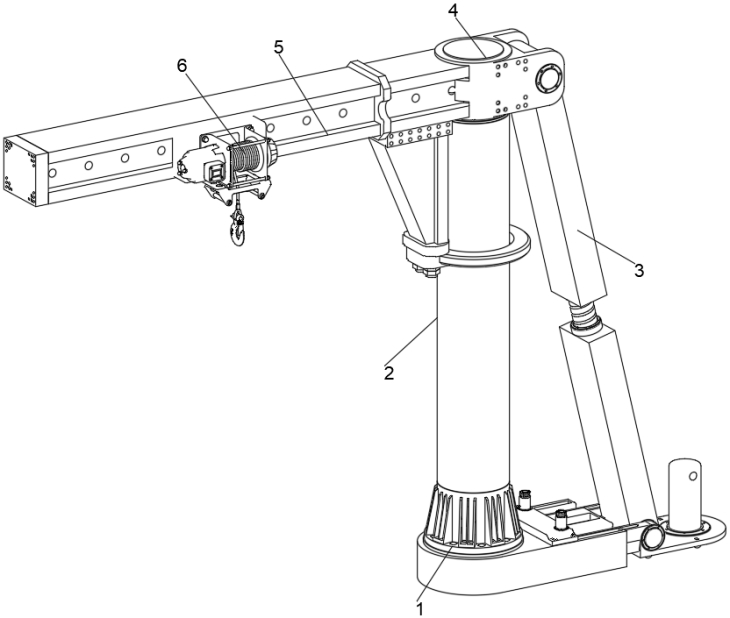

2、為實現以上目的，本發明通過以下技術方案予以實現：一種便于安裝使用的船體結構吊裝裝置，包括橫柱、移動地設置在橫柱側壁的吊裝組件，還包括基座、設置在基座頂部的立柱和設置在基座和立柱之間用于拆裝立柱的拆裝機構，立柱的頂部設置有用于轉動橫柱的旋轉組件，基座的側壁下端設置有與橫柱聯動轉動的防傾倒機構，拆裝機構包括：

3、第一限位塊，固定設于基座的頂部中心處，第一限位塊的頂部固定設有第二限位塊，第二限位塊的側壁呈四棱柱狀設計，且第二限位塊的頂部呈水平設計，第一限位塊的內部設置有用于對立柱限位的第一限位組件，基座的頂部且位于第一限位塊的外側設置有第二限位組件，第一限位組件包括：

4、第一限位槽，呈環形陣列開設于第一限位塊的側壁，且第一限位槽的內壁相互連通，第一限位槽的內側壁均開設有第二限位槽，第二限位槽和第一限位槽的內壁分別套設有第二限位桿和第一限位桿。

5、進一步，所述第一限位桿和第二限位桿相互靠近的一端固定連接，所述立柱的底部開設有與第一限位塊和第二限位塊相適配的插槽，插槽的內側壁開設有環形陣列排布且與第一限位桿相適配的第一限位凹槽；

6、所述第二限位槽的內壁直徑大于第一限位槽的內壁直徑，以使第二限位桿與第一限位槽止擋配合，從而限制第一限位桿與第一限位槽脫離；

7、所述第一限位組件還包括：

8、擋板，固定設于第二限位槽遠離第一限位桿的一側內壁，擋板的側壁中心處滑動設有螺紋管，螺紋管的內壁螺紋連接有第一螺紋桿，且第一螺紋桿與擋板轉動連接。

9、進一步，所述第一限位組件還包括：

10、第二限位凹槽，開設于第一限位桿和第二限位桿的內部，所述螺紋管延伸至第二限位凹槽內，第二限位桿遠離第一限位桿的一側開設有套設螺紋管的第一通孔，螺紋管位于第二限位凹槽內的一端外壁固定套設有第一限位環；

11、轉桿，轉動設于基座的頂部中心處，且轉桿的頂部延伸至第一限位槽內，轉桿的頂部設置有第一傳動機構，以使轉桿帶動環形陣列排布的第一螺紋桿同步轉動，從而通過螺紋管和第一螺紋桿的螺紋傳動方向與第一傳動機構的傳動方向配合使環形陣列排布的第一限位環相互靠近或相互遠離，以對第一限位桿限位，轉桿遠離第一傳動機構的一端設置有第二傳動機構，轉桿通過第二傳動機構傳動連接有轉盤，且轉盤與基座轉動連接，所述基座的側壁中端開設有用于套設第二傳動機構的凹槽。

12、進一步，所述第一限位桿遠離第二限位桿的一端和第一限位凹槽的內壁開口處均呈弧形設計；

13、所述第一限位組件還包括：

14、第一滑槽，呈環形陣列開設于螺紋管的外壁，第一滑槽的內部均放置有第一滑塊，且第一滑塊的外側均與擋板的內壁固定連接，擋板的側壁中心處開設有第二通孔，所述螺紋管的外側且位于擋板和第二限位桿之間套設有第一彈簧。

15、進一步，所述第二限位組件包括：

16、環形槽，開設于基座的頂部，且位于第一限位塊的外側，環形槽的內壁套設有抵環，基座的內部開設有環形陣列排布的限位空腔，且限位空腔與環形槽豎直對齊，限位空腔的內壁套設有延伸至環形槽內的第三限位桿，第三限位桿位于環形槽內的一端固定設有壓力傳感器，限位桿位于環形槽內的一端側壁且位于壓力傳感器的底部套設有第二彈簧；

17、第二限位環，固定套設于第三限位桿位于限位空腔內的一端側壁；

18、壓環，固定設于立柱的底部，且位于插槽的外側，以使壓環隨立柱移動時與抵環接觸。

19、進一步，所述防傾倒機構包括設置在基座側壁下端的第一連接組件和設置在橫柱側壁的第二連接組件，第二連接組件包括：

20、固定件，固定設于橫柱的側壁，固定件遠離橫柱的一側固定設有鉸接件，鉸接件的鉸接端固定設有第一連接板，第一連接板的內部螺紋連接有延伸至第一連接板底部的第二螺紋桿，第二螺紋桿的底部轉動設有第二連接板，以通過轉動第二螺紋桿調整第一連接板和第二連接板之間的間距；

21、卡板，鉸接于第二連接板的底部?jī)蓚?cè)，卡板的頂部均開設有抵槽，卡板的側壁下端均呈傾斜設計，卡板的底部設置有配重組件。

22、進一步，所述第一連接組件包括：

23、連接件，轉動設于基座的側壁下端，連接件的頂部開設有以連接件的中心點對稱設置的連接槽，且連接槽延伸至連接件遠離基座的一側外，連接槽的內壁與卡板的側壁相適配，且連接槽的頂部?jī)?nèi)壁呈弧形設計；

24、固定板，移動地設置于連接件的頂部，固定板的底部?jī)蓚?cè)均固定設有延伸至連接槽內的第一固定塊和第二固定塊，以對卡板遠離第二連接板的一側和卡板的頂部限位，固定板的頂部?jī)蓚?cè)均設置有用于限制卡板與連接件脫離的防脫組件；

25、第二滑槽，開設于連接件的頂部中端，第二滑槽的內部放置有第二滑塊，第二滑塊的頂部與固定板的底部固定連接，連接件遠離基座的一側轉動設有延伸至第二滑槽內的第三螺紋桿，且第三螺紋桿與第二滑塊螺紋連接；

26、第三滑槽，開設于連接槽的內側壁，第三滑槽的內部放置有第三滑塊，第三滑塊與第一固定塊的兩側固定連接，所述連接件的頂部?jī)蓚?cè)均開設有第四滑槽，第四滑槽的內部放置有第四滑塊，第四滑塊的頂部與固定板的底部?jī)蓚?cè)固定連接；

27、環形滑塊，固定設于連接件的內壁，所述基座的側壁下端開設有環形滑槽，環形滑塊放置在環形滑槽內。

28、進一步，所述防脫組件包括：

29、殼體，固定設于固定板的頂部，且延伸至第二固定塊內，殼體的內壁套設有環體，環體的內壁固定套設有延伸至第二固定塊底部的桿體，以使桿體插入至抵槽內，桿體的頂端延伸至殼體的頂部，桿體位于殼體頂部的一端固定設有拉板，殼體的頂部開設有延伸至第二固定塊底部且用于套設桿體的第三通孔，拉板的側壁直徑大于第三通孔的內壁直徑，桿體位于殼體內的一端側壁且位于環體的頂部套設有第三彈簧。

30、進一步，所述配重組件包括：

31、板體，固定設于卡板的底部，板體的頂部固定設有安裝桿，板體的底部且靠近端角處均轉動設有輪體，卡板插入連接槽內后，輪體的底部與連接件的底部水平。

32、本發明還提供了一種便于安裝使用的船體結構吊裝裝置的吊裝方法，采用所述的一種便于安裝使用的船體結構吊裝裝置，該方法包括以下步驟：

33、s1：通過拆裝機構將立柱安裝在指定位置的基座上，從而對船體結構進行吊裝；

34、s2：在吊裝過程中，通過防傾倒機構隨橫柱同步轉動，以在吊裝過程中，限制橫柱發生傾倒。

35、本發明提供了一種便于安裝使用的船體結構吊裝裝置及吊裝方法。與現有技術相比具備以下有益效果：

36、1、本發明使基座和立柱分體設計，并設計拆裝機構對立柱和基座進行拆裝，從而便于根據實際吊裝需求調整吊裝的位置，從而提高對船體結構等吊裝的效率，且通過防傾倒機構使橫柱與基座連接，以平衡立柱兩側的受力，從而提高立柱的穩定性，以降低傾倒的風險。

37、2、本發明通過第一限位塊和第二限位塊對立柱進行限位，避免后續橫柱轉動時，立柱發生偏轉，避免影響實際吊裝使用，且便于第一限位組件對立柱進行進一步限位，避免立柱與基座脫離，且便于第二限位組件的壓環和抵環接觸，以從側面對立柱和基座的連接進行限位，從而保證立柱與基座安裝的穩定性。

38、3、本發明通過第一限位組件采用環形陣列排布的第一限位桿等對立柱進行限位，提高限位的穩定性，且便于同步驅動第一限位桿移動，從而便于安裝立柱的同時方便對立柱進行拆卸，通過使第一限位環在第二限位凹槽內有移動空間，便于帶動第一限位桿相互靠近，且使立柱向下移動時不斷擠壓第一限位桿，以便于使第一限位桿插入第一限位凹槽內。

39、4、本發明通過第二限位組件便于實際掌握立柱作用于基座上力的變化，以便于根據立柱實際承受重量吊裝船體機構，避免發生傾倒的狀況，且便于后續根據吊裝物體的重量，并通過防傾倒組件進行調整，從而便于調整吊裝的重量，便于實際吊裝使用。

40、5、本發明通過卡板向下插入連接槽內，以對第一連接組件和第二連接組件進行連接，便于對防傾倒機構進行安裝，且通過第一固定塊和第二固定塊和防脫組件等對卡板進行限位，從而保證卡板與連接件連接的穩定性，以便于進行防傾倒作業；

41、通過防傾倒機構與橫柱同步轉動，從而使防傾倒機構與橫柱始終水平排布，且分別位于立柱的兩側，提高防傾倒的效果。

42、6、本發明通過第二螺紋桿等調整第一連接板和第二連接板之間的間距，便于調整卡板插入連接槽內的位置，以便于根據吊裝環境的空間大小進行調整，且可調整第一固定塊等的位置，保證不同位置下，卡板與連接件連接的穩定性，調整時第一連接板和第二連接板可不發生偏轉，以避免影響卡板插入連接槽內。
