本發明涉及紡織繞線，具體為一種自動繞線的紡織設備。

背景技術：

1、紡織設備是把天然纖維或化學纖維加工成為紡織品所需要的各種機械設備。廣義的紡織機械還包括生產化學纖維的化工機械。紡織機械是紡織工業的生產手段和物質基礎，其技術水平、質量和制造成本，直接關系到紡織工業的發展，紡織用繞線機一般用于紗線或縫紉線的繞線，將大輥的線收卷于小輥上，以便于后期包裝以及使用。

2、紡織繞線的過程中，大部分的繞線方法是通過電機驅動輸出轉軸轉動帶動繞線盤轉動，但是在電機帶動收卷的過程中絲線在纏繞過程中局部纏繞過多產生堆積，容易造成絲線松散的現象，無法保證了絲線纏繞后線軸的均勻度和美觀度，并且線輪上的絲線放線完成后更換方式非常復雜，費時費力，降低了繞線速度，針對上述問題，發明人提出一種自動繞線的紡織設備用于解決上述問題。

技術實現思路

1、為了解決紡織繞線的過程中，大部分的繞線方法是通過電機驅動輸出轉軸轉動帶動繞線盤轉動，但是在電機帶動收卷的過程中絲線在纏繞過程中局部纏繞過多產生堆積，容易造成絲線松散的現象，無法保證了絲線纏繞后線軸的均勻度和美觀度，并且線輪上的絲線放線完成后更換方式非常復雜，費時費力，降低了繞線速度的問題；本發明的目的在于提供一種自動繞線的紡織設備。

2、為解決上述技術問題，本發明采用如下技術方案：一種自動繞線的紡織設備，包括繞線安裝架與紡織線筒，所述繞線安裝架的下表面固定設有豎板，所述豎板之間固定設有固定框，所述固定框的上表面開設有第一穿線孔，所述固定框的內表面轉動設有圓形空心塊，所述紡織線筒與圓形空心塊上連接有拆裝組件，所述繞線安裝架與豎板上連接有均勻收卷組件；

3、所述均勻收卷組件包括第一支撐板與收卷輥，所述第一支撐板固定連接在繞線安裝架的一側，所述第一支撐板的上表面固定設有防護殼，所述驅動電機設置在防護殼內，所述第一支撐板的上表面固定設有驅動電機，所述驅動電機的輸出端設有連接桿，所述連接桿貫穿其中一個豎板，所述收卷輥的端部固定設有第二圓塊，所述繞線安裝架的下表面固定設有固定塊，所述固定塊內轉動設有轉軸，另一所述豎板的一側轉動設有轉塊，所述連接桿、轉軸與轉塊上均開設有半圓缺口，所述第二圓塊與半圓缺口的內表面活動貼合，所述第二圓塊、轉軸、連接桿與轉塊上均開設有通孔，所述通孔內活動插設有螺栓，所述螺栓的外側表面螺紋套設有螺母，所述連接桿的外側表面固定套設有第一傳動輪，其中一個所述豎板的一側轉動設有第一圓桿，所述第一圓桿的外側表面固定套設有第二傳動輪，所述第一傳動輪與第二傳動輪之間傳動連接有傳動帶，所述第一圓桿的另一端固定設有第一錐齒輪，其中一個所述豎板的一側固定設有第二支撐板，所述第二支撐板的上表面開設有滑槽，所述滑槽內滑動設有滑板，所述轉軸的外側表面套設有固定環，所述固定環與固定塊的內表面轉動貼合，所述滑板的上表面固定設有環形齒板，所述第二支撐板的上表面轉動設有第二圓桿，所述第二圓桿的上端固定設有第二錐齒輪，所述第二錐齒輪與第一錐齒輪相嚙合，所述第二圓桿的外側表面固定套設有半面齒輪，所述半面齒輪與環形齒板相嚙合，所述環形齒板的一側固定設有推桿，所述推桿活動貫穿其中一個豎板，所述豎板之間固定設有支撐框，所述支撐框內滑動設有往復塊，所述往復塊內開設有第二穿線孔，所述往復塊之間固定設有連接板，所述推桿遠離環形齒板的一側固定設有固定桿，所述固定桿的另一端與其中一個往復塊固定連接，另一所述往復塊的一側固定設有支撐桿，所述支撐桿活動貫穿另一豎板，所述往復塊設有四個，且往復塊滑動設有支撐框內。

4、優選地，所述拆裝組件包括第一圓塊，所述第一圓塊固定連接在紡織線筒的下表面，所述第一圓塊的外側表面固定設有連接塊，所述連接塊的上表面開設有弧形擋槽，所述圓形空心塊的內表面開設有連接槽，所述連接塊與連接槽的內表面活動接觸，所述圓形空心塊的上表面開設有弧形槽，所述弧形槽的內表面固定設有弧形彈簧，所述弧形彈簧的另一端固定設有弧形滑塊，所述弧形滑塊的上表面開設有兩個拉口，兩個所述拉口對稱設置在弧形滑塊的上表面，所述弧形滑塊與弧形槽的內表面滑動貼合，所述弧形滑塊遠離弧形彈簧的一側固定設有弧形擋塊，所述弧形槽的內表面開設有弧形限位槽，所述弧形限位槽內滑動設有弧形限位塊，所述弧形限位塊與弧形滑塊固定連接，所述弧形擋塊與弧形擋槽的內表面活動貼合。

5、與現有技術相比，本發明的有益效果在于：

6、1、本發明通過啟動驅動電機使其帶動輸出端連接的連接桿轉動，連接桿配合著轉軸與轉塊后可帶動收卷輥轉動，可將紡織線饒設在收卷輥上，在連接桿轉動時，通過第一傳動輪配合著第二傳動輪與傳動帶可使第一圓桿發生轉動，從而可使第二圓桿可使半面齒輪發生轉動，半面齒輪轉動可使環形齒板往復移動，通過推桿可帶動往復塊往復移動，從而可帶動紡織線往復移動，可將紡織線均勻的饒設在收卷輥上，提升均勻程度；

7、2、本發明在需要將紡織線筒安裝在固定框上時，可通過拉口拉動弧形滑塊移動，從而可將弧形擋塊收入到弧形槽內，之后可將紡織線筒下表面設置的第一圓塊插入到圓形空心塊內，連接塊進入到連接槽內，松開拉口后通過弧形彈簧的力可使弧形擋塊進入到弧形擋槽內，從而可將紡織線筒安裝在設備上，在需要拆卸紡織線筒時只需拉動弧形滑塊移動即可解除限位，便于后續進行快速的更換；

8、3、本發明在需要將收卷輥拆卸下來時，可通過轉動螺母使其從螺栓上脫離下去，之后可從通孔內抽出收卷輥，方便對收卷完成的收卷輥拆卸下來，后續也方便對新的收卷輥進行安裝。

技術特征：

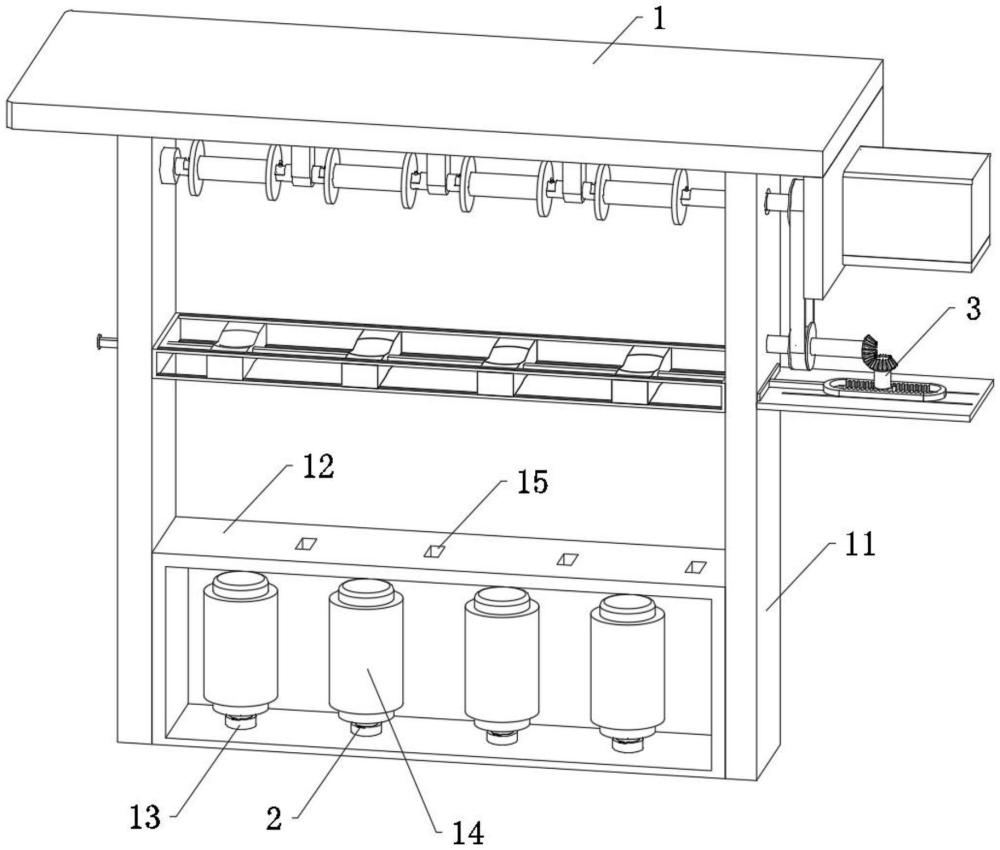

1.一種自動繞線的紡織設備，包括繞線安裝架(1)與紡織線筒(14)，其特征在于：所述繞線安裝架(1)的下表面固定設有豎板(11)，所述豎板(11)之間固定設有固定框(12)，所述固定框(12)的上表面開設有第一穿線孔(15)，所述固定框(12)的內表面轉動設有圓形空心塊(13)，所述紡織線筒(14)與圓形空心塊(13)上連接有拆裝組件(2)，所述繞線安裝架(1)與豎板(11)上連接有均勻收卷組件(3)；

2.如權利要求1所述的一種自動繞線的紡織設備，其特征在于，所述第一支撐板(31)的上表面固定設有防護殼(311)，所述驅動電機(32)設置在防護殼(311)內。

3.如權利要求1所述的一種自動繞線的紡織設備，其特征在于，所述轉軸(51)的外側表面套設有固定環(52)，所述固定環(52)與固定塊(5)的內表面轉動貼合。

4.如權利要求1所述的一種自動繞線的紡織設備，其特征在于，所述往復塊(68)設有四個，且往復塊(68)滑動設有支撐框(67)內。

5.如權利要求1所述的一種自動繞線的紡織設備，其特征在于，所述滑槽(61)與滑板(62)的截面形狀均為“t”形。

6.如權利要求1所述的一種自動繞線的紡織設備，其特征在于，所述圓形空心塊(13)設有四個，且圓形空心塊(13)陣列分布在固定框(12)的內表面。

7.如權利要求1所述的一種自動繞線的紡織設備，其特征在于，所述拆裝組件(2)包括第一圓塊(22)，所述第一圓塊(22)固定連接在紡織線筒(14)的下表面，所述第一圓塊(22)的外側表面固定設有連接塊(23)，所述連接塊(23)的上表面開設有弧形擋槽(231)，所述圓形空心塊(13)的內表面開設有連接槽(24)，所述連接塊(23)與連接槽(24)的內表面活動接觸，所述圓形空心塊(13)的上表面開設有弧形槽(25)，所述弧形槽(25)的內表面固定設有弧形彈簧(26)，所述弧形彈簧(26)的另一端固定設有弧形滑塊(27)，所述弧形滑塊(27)與弧形槽(25)的內表面滑動貼合，所述弧形滑塊(27)遠離弧形彈簧(26)的一側固定設有弧形擋塊(28)，所述弧形擋塊(28)與弧形擋槽(231)的內表面活動貼合。

8.如權利要求7所述的一種自動繞線的紡織設備，其特征在于，所述弧形槽(25)的內表面開設有弧形限位槽(29)，所述弧形限位槽(29)內滑動設有弧形限位塊(291)，所述弧形限位塊(291)與弧形滑塊(27)固定連接。

9.如權利要求7所述的一種自動繞線的紡織設備，其特征在于，所述弧形滑塊(27)的上表面開設有兩個拉口(271)，兩個所述拉口(271)對稱設置在弧形滑塊(27)的上表面。

10.如權利要求7所述的一種自動繞線的紡織設備，其特征在于，所述弧形彈簧(26)設有三個，且弧形彈簧(26)陣列分布在弧形槽(25)內表面與弧形滑塊(27)之間。

技術總結
本發明公開了一種自動繞線的紡織設備，涉及紡織繞線技術領域；而本發明包括繞線安裝架與紡織線筒，所述繞線安裝架的下表面固定設有豎板，所述豎板之間固定設有固定框，所述固定框的上表面開設有第一穿線孔，所述固定框的內表面轉動設有圓形空心塊，本發明通過啟動驅動電機使其帶動輸出端連接的連接桿轉動，連接桿配合著轉軸與轉塊后可帶動收卷輥轉動，可將紡織線饒設在收卷輥上，在連接桿轉動時，通過第一傳動輪配合著第二傳動輪與傳動帶可使第一圓桿發生轉動，使第二圓桿可使半面齒輪發生轉動，半面齒輪轉動可使環形齒板往復移動，通過推桿可帶動往復塊往復移動，可帶動紡織線往復移動，可將紡織線均勻的饒設在收卷輥上，提升均勻程度。

技術研發人員：嚴驍驍
受保護的技術使用者：南通新數科技有限公司
技術研發日：
技術公布日：2025/4/28
