本發明涉及光學薄膜加工，尤其涉及一種光學薄膜加工用的定點分切裝置。

背景技術：

1、光學薄膜是一種在光學元件表面沉積的薄層材料，其厚度通常為幾納米到幾百納米不等，這些薄膜可以由一種或多種材料構成，并且通過精確控制每層材料的厚度和折射率，能夠?qū)崿F(xiàn)特定的光學性能，光學薄膜可應用在多個領域，隨著技術的進步，對光學薄膜的要求也在不斷提高，在光學薄膜加工過程中，需要對光學薄膜進行分切、收卷等工序。

2、在現有專利cn220408989u中，公開了一種光學薄膜的加工分切裝置，包括底座，底座下端四個邊角處均安裝有移動滾輪，底座內側安裝有調節組件，調節組件上端固定連接有左右對稱分布的安裝座，安裝座上端插接有支撐臂，該分切裝置利用整體采用可拆裝結構，可加裝在切割臺或者傳動帶外側進行使用，適用性強，極大的減少了設備費用，通過調節組件來調節兩個支撐臂之間的間距，輕松完成分切組件的更換，可安裝不同寬度的分切組件，以匹配不同寬度的薄膜進行分切，分切時的平整性好，提高了分切品質。

3、在上述結構中，能實現對不同寬度的分切組件的更換，但是無法利用自身組件實現對寬度的自動調節，更換部件操作繁瑣，不利于對光學薄膜的分切，無法滿足光學薄膜的不同寬度需求，且無法實現任意的寬度調節需求，難以實現多級調節效果，不利于裝置自身調節的功能，降低裝置的適應能力，降低企業的市場競爭力。

4、因此，如何提供一種光學薄膜加工用的定點分切裝置是本領域技術人員亟需解決的問題。

技術實現思路

1、本發明的一個目的在于提出一種光學薄膜加工用的定點分切裝置，本發明所述的一種光學薄膜加工用的定點分切裝置，包括支撐平臺，所述支撐平臺上設置有用于傳送光學薄膜的傳送輥，所述支撐平臺上設置有支撐組件，所述支撐組件上設置有撥動組件，所述支撐平臺上設置有滑動組件，所述滑動組件上設置有分切組件，所述撥動組件用于撥動所述分切組件以調節所述分切組件的寬度，所述滑動組件上設置有調節組件，所述調節組件的輸出端設置有與所述分切組件連接的連接組件，所述撥動組件與所述連接組件之間設置有卡接組件，所述滑動組件上設置有與所述支撐組件及所述調節組件相連通的充氣組件；其中，所述卡接組件與所述連接組件分離時，所述撥動組件帶動所述分切組件運動至合理位置，所述分切組件形成一級寬度調節；所述卡接組件與所述連接組件卡接時，一個或者多個所述分切組件回退，使得所述分切組件形成二級寬度調節，從而實現任意寬度調節。

2、優選的，所述支撐組件包括設置在所述支撐平臺上的支撐氣缸，所述支撐氣缸內設置有支撐活塞，所述支撐活塞上設置有貫穿所述支撐氣缸的支撐桿，所述支撐氣缸的內壁與所述支撐活塞之間設置有套設在所述支撐桿外圈的支撐彈簧。

3、優選的，所述滑動組件包括設置在所述支撐平臺上的支撐架，所述支撐架上設置有導向桿，所述導向桿上設置有多個滑動塊，所述導向桿貫穿所述滑動塊。

4、優選的，所述分切組件包括設置在所述滑動塊上的套筒，所述套筒上設置有滑動板，所述滑動板上通過螺釘螺母設置有安裝板，所述安裝板上設置有分切刀，所述滑動板及所述安裝板與所述套筒相適配。

5、優選的，所述撥動組件包括設置在所述套筒上的撥動桿，所述撥動桿上軸承連接有撥動輪，所述支撐桿上設置有撥動板，所述撥動板上開設有與所述撥動輪相適配的導向槽。

6、優選的，所述調節組件包括設置在所述滑動塊上的調節氣缸，所述調節氣缸內設置有調節活塞，所述調節活塞上設置有貫穿所述調節氣缸的調節桿，所述調節氣缸與所述調節活塞之間設置有套設在所述調節桿外圈的調節彈簧。

7、優選的，所述連接組件包括設置在所述調節桿上的連接板，所述連接板上安裝有電磁鐵環一，所述滑動板上設置有與所述電磁鐵環一相適配的磁鐵桿。

8、優選的，所述卡接組件包括滑動設置在所述撥動板上的t型滑塊，所述t型滑塊上設置有連接桿，所述連接桿上設置有與所述磁鐵桿相適配的電磁鐵環二。

9、優選的，所述充氣組件包括安裝在所述支撐架上的充氣泵，所述充氣泵的輸出端設置有充氣管，所述充氣管上設置有與所述調節氣缸相連通的分氣管，所述充氣管上設置有與所述支撐氣缸相連通的連通管，所述分氣管及所述連通管上均安裝有電磁閥。

10、優選的，所述支撐架上設置有與所述連接桿相適配的檢測組件，所述檢測組件包括設置在所述支撐架上的外桿，所述外桿上插設有與所述外桿相適配的內桿，所述內桿上設置有與所述連接桿相適配的檢測桿，所述外桿與所述檢測桿之間設置有套設在所述內桿外圈的檢測彈簧。

11、本發明的有益效果如下：

12、本發明在對光學薄膜進行分切時，將光學薄膜纏繞在傳送輥上傳送，利用分切組件對光學薄膜進行分切，形成一定寬度的光學薄膜，利用連接組件將調節組件與分切組件連接在一起，同時卡接組件與連接組件分離，利用充氣組件將調節組件調整至合理位置，迫使連接組件及分切組件運動至合理位置，調節分切組件的分切寬度時，利用充氣組件將支撐組件調整至合理位置，使得支撐組件上下運動，從而使得支撐組件迫使撥動組件運動，使得撥動組件撥動分切組件，在滑動組件的作用下，迫使分切組件運動至合理位置，直到分切組件運動至需求寬度，從而形成一級寬度調節，在分切時，傳送輥傳送光學薄膜，迫使分切組件對光學薄膜進行分切，完成一級分切動作；需要更換分切組件時，充氣組件迫使調節組件運動至最大位置，使得調節組件帶動連接組件及分切組件運動至更換位置，使得分切組件暴露，工作人員對相對應的分切組件進行更換；在一級寬度調節的基礎上，在充氣組件的作用下，迫使支撐組件向上運動至合理高度，此時撥動組件會帶動分切組件運動至合理位置，使得分切組件運動至需求寬度位置，利用間隔的分切組件來確定更大的寬度需求，在分切組件運動至合理寬度位置前，迫使其中一個或者多個連接組件分離，使得調節組件與分切組件發生分離，同時連接組件與卡接組件連接形成一體，支撐組件繼續向上運動，當其他的分切組件運動至合理寬度位置時，撥動組件帶動卡接組件向上運動，由于連接組件分離，卡接組件帶動連接組件向上運動，迫使其中一個或者多個分切組件向上運動，迫使一個或者多個分切組件與光學薄膜脫離，無法分切光學薄膜，而其他的分切組件運動至需求寬度位置，從而形成二級寬度調節，通過分切組件之間的調節，實現任意寬度的調節效果；綜上，本申請的一種光學薄膜加工用的定點分切裝置，能利用自身組件實現對分切組件的寬度的自動調節，無需頻繁更換分切組件，利于對光學薄膜的分切，能滿足光學薄膜的不同寬度需求，能實現任意的寬度調節需求，在寬度調節過程中實現多級調節效果，提高裝置自身調節的功能，且能實現對分切組件的維修更換，從而提高裝置的適應能力，提高企業的市場競爭力。

技術特征：

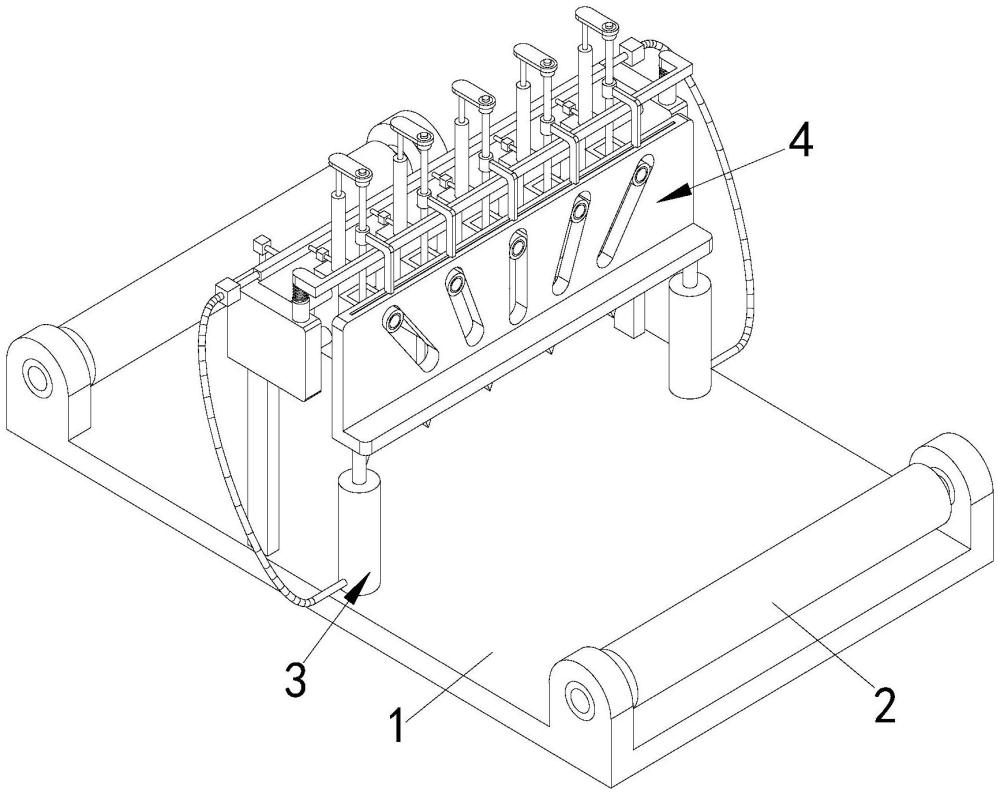

1.一種光學薄膜加工用的定點分切裝置，其特征在于，包括支撐平臺(1)，所述支撐平臺(1)上設置有用于傳送光學薄膜的傳送輥(2)，所述支撐平臺(1)上設置有支撐組件(3)，所述支撐組件(3)上設置有撥動組件(4)，所述支撐平臺(1)上設置有滑動組件(5)，所述滑動組件(5)上設置有分切組件(6)，所述撥動組件(4)用于撥動所述分切組件(6)以調節所述分切組件(6)的寬度，所述滑動組件(5)上設置有調節組件(7)，所述調節組件(7)的輸出端設置有與所述分切組件(6)連接的連接組件(8)，所述撥動組件(4)與所述連接組件(8)之間設置有卡接組件(9)，所述滑動組件(5)上設置有與所述支撐組件(3)及所述調節組件(7)相連通的充氣組件(10)；其中，所述卡接組件(9)與所述連接組件(8)分離時，所述撥動組件(4)帶動所述分切組件(6)運動至合理位置，所述分切組件(6)形成一級寬度調節；所述卡接組件(9)與所述連接組件(8)卡接時，一個或者多個所述分切組件(6)回退，使得所述分切組件(6)形成二級寬度調節，從而實現任意寬度調節。

2.根據權利要求1所述的一種光學薄膜加工用的定點分切裝置，其特征在于，所述支撐組件(3)包括設置在所述支撐平臺(1)上的支撐氣缸(301)，所述支撐氣缸(301)內設置有支撐活塞(302)，所述支撐活塞(302)上設置有貫穿所述支撐氣缸(301)的支撐桿(303)，所述支撐氣缸(301)的內壁與所述支撐活塞(302)之間設置有套設在所述支撐桿(303)外圈的支撐彈簧(304)。

3.根據權利要求2所述的一種光學薄膜加工用的定點分切裝置，其特征在于，所述滑動組件(5)包括設置在所述支撐平臺(1)上的支撐架(501)，所述支撐架(501)上設置有導向桿(502)，所述導向桿(502)上設置有多個滑動塊(503)，所述導向桿(502)貫穿所述滑動塊(503)。

4.根據權利要求3所述的一種光學薄膜加工用的定點分切裝置，其特征在于，所述分切組件(6)包括設置在所述滑動塊(503)上的套筒(601)，所述套筒(601)上設置有滑動板(602)，所述滑動板(602)上通過螺釘螺母設置有安裝板(603)，所述安裝板(603)上設置有分切刀(604)，所述滑動板(602)及所述安裝板(603)與所述套筒(601)相適配。

5.根據權利要求4所述的一種光學薄膜加工用的定點分切裝置，其特征在于，所述撥動組件(4)包括設置在所述套筒(601)上的撥動桿(401)，所述撥動桿(401)上軸承連接有撥動輪(402)，所述支撐桿(303)上設置有撥動板(403)，所述撥動板(403)上開設有與所述撥動輪(402)相適配的導向槽(404)。

6.根據權利要求5所述的一種光學薄膜加工用的定點分切裝置，其特征在于，所述調節組件(7)包括設置在所述滑動塊(503)上的調節氣缸(701)，所述調節氣缸(701)內設置有調節活塞(702)，所述調節活塞(702)上設置有貫穿所述調節氣缸(701)的調節桿(703)，所述調節氣缸(701)與所述調節活塞(702)之間設置有套設在所述調節桿(703)外圈的調節彈簧(704)。

7.根據權利要求6所述的一種光學薄膜加工用的定點分切裝置，其特征在于，所述連接組件(8)包括設置在所述調節桿(703)上的連接板(801)，所述連接板(801)上安裝有電磁鐵環一(802)，所述滑動板(602)上設置有與所述電磁鐵環一(802)相適配的磁鐵桿(803)。

8.根據權利要求7所述的一種光學薄膜加工用的定點分切裝置，其特征在于，所述卡接組件(9)包括滑動設置在所述撥動板(403)上的t型滑塊(901)，所述t型滑塊(901)上設置有連接桿(902)，所述連接桿(902)上設置有與所述磁鐵桿(803)相適配的電磁鐵環二(903)。

9.根據權利要求8所述的一種光學薄膜加工用的定點分切裝置，其特征在于，所述充氣組件(10)包括安裝在所述支撐架(501)上的充氣泵(1001)，所述充氣泵(1001)的輸出端設置有充氣管(1002)，所述充氣管(1002)上設置有與所述調節氣缸(701)相連通的分氣管(1003)，所述充氣管(1002)上設置有與所述支撐氣缸(301)相連通的連通管(1004)，所述分氣管(1003)及所述連通管(1004)上均安裝有電磁閥(1005)。

10.根據權利要求9所述的一種光學薄膜加工用的定點分切裝置，其特征在于，所述支撐架(501)上設置有與所述連接桿(902)相適配的檢測組件(11)，所述檢測組件(11)包括設置在所述支撐架(501)上的外桿(1101)，所述外桿(1101)上插設有與所述外桿(1101)相適配的內桿(1102)，所述內桿(1102)上設置有與所述連接桿(902)相適配的檢測桿(1103)，所述外桿(1101)與所述檢測桿(1103)之間設置有套設在所述內桿(1102)外圈的檢測彈簧(1104)。

技術總結
本發明涉及光學薄膜加工領域，具體公開了一種光學薄膜加工用的定點分切裝置，包括支撐平臺，所述支撐平臺上設置有用于傳送光學薄膜的傳送輥，所述支撐平臺上設置有支撐組件，所述支撐組件上設置有撥動組件，所述支撐平臺上設置有滑動組件，所述滑動組件上設置有分切組件，所述撥動組件用于撥動所述分切組件以調節所述分切組件的寬度。本發明能利用自身組件實現對分切組件的寬度的自動調節，無需頻繁更換分切組件，利于對光學薄膜的分切，能滿足光學薄膜的不同寬度需求，能實現任意的寬度調節需求，在寬度調節過程中實現多級調節效果，提高裝置自身調節的功能，且能實現對分切組件的維修更換，從而提高裝置的適應能力，提高企業的市場競爭力。

技術研發人員：孫光耀,李建強,王科錚,云山,吳藍,印文彪
受保護的技術使用者：嘉興萃膜農業科技有限公司
技術研發日：
技術公布日：2025/4/28
