本技術涉及置物架，具體地，涉及一種置物架連接結構及置物架。

背景技術：

1、簡易的置物架，比如鞋架、雜物架等，因?yàn)槠浣Y(jié)構簡單、價格便宜，便于拆裝而得到廣泛運用。置物架通常包括四根立管及網架，網架通過四組連接結構實現與四根立管相互連接。

2、請參考圖1，圖1為現有置物架的連接結構示意圖，連接結構包括連接筒200及錐形連接筒300。連接筒200可拆卸地套設于立管100上，網架的四個轉角處各設置一個錐形連接筒300，錐形連接筒300為上窄下寬的筒體。連接時，每個錐形連接筒300對應套接于一個連接筒200外，使得連接筒200卡接于立管100與錐形連接筒300之間。如此，通過設置四組連接結構，即可完成網架與立管100的連接。

3、但諸如上述的置物架存在不足之處，由于錐形連接筒300為上窄下寬的筒體，與連接筒200連接時，只能沿一個方向套接于連接筒200外，反過來時無法與連接筒200相配合連接，導致用戶無法根據使用需求將網架翻轉使用，使得置物架的使用形態固定。

技術實現思路

1、針對現有技術的不足，提供一種置物架連接結構及置物架。

2、為實現上述目的，本實用新型提供一種置物架連接結構，包括支柱、卡接筒、連接筒體及連接件，卡接筒套設于支柱外，連接筒體包括本體及承載臺，承載臺環設于本體的一端，本體呈筒狀，筒體套設于卡接筒外，連接件套設于本體外，且連接件的一端抵接于承載臺。

3、根據本實用新型的一實施方式，沿靠近承載臺的方向，本體的內徑逐漸增大，且本體的最小內徑大于支柱的外徑。

4、根據本實用新型的一實施方式，連接筒體的側壁開設有調節槽，調節槽沿連接筒體的長度方向設置。

5、根據本實用新型的一實施方式，本體遠離承載臺的一端環設有傾斜的導向面。

6、根據本實用新型的一實施方式，連接件的內徑大于或等于本體的外徑，連接件的外徑小于或等于承載臺的外徑。

7、根據本實用新型的一實施方式，卡接筒的內徑等于支柱的外徑。

8、根據本實用新型的一實施方式，卡接筒的具有相對設置的第一端及第二端，沿第一端靠近第二端的方向，卡接筒的外徑逐漸增大，且卡接筒的最小外徑大于連接筒體的最小內徑，卡接筒的最大外徑大于連接筒體的最大內徑。

9、根據本實用新型的一實施方式，支柱的外壁上間隔設置有多個環形槽，第二端的內壁凸設有卡接環，卡接環與環形槽相配合。

10、根據本實用新型的一實施方式，卡接筒側壁開設有縱向開口。

11、本實用新型還提供一種置物架，包括上述的置物架連接結構。

12、本實用新型的有益效果在于，將本體設置為直筒形，當連接件套接于連接筒體時，連接件可從任意一端的開口套設于連接筒體上。在實際應用中，將連接件固定于網架上，網架可通過連接件安裝于支柱，如此網架無論正向或反向均可安裝于支柱上。由此，用戶可根據使用需求調整網架的安裝方向，有效提高了置物架的可用性。

技術特征：

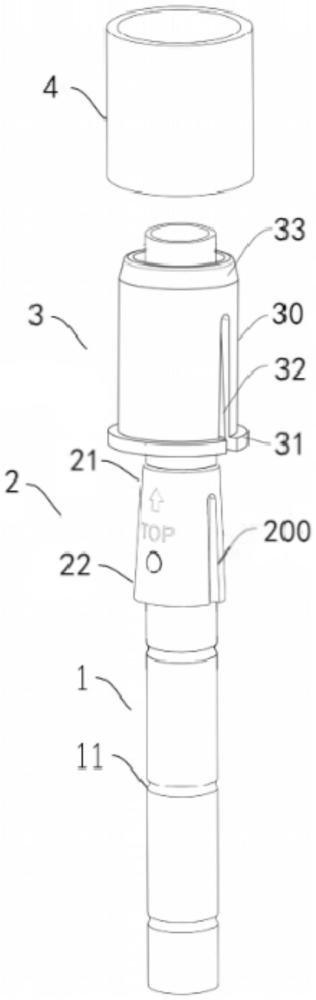

1.一種置物架連接結構，其特征在于，包括：支柱（1）、卡接筒（2）、連接筒體（3）及連接件（4），所述卡接筒（2）套設于所述支柱（1）外，所述連接筒體（3）包括本體（30）及承載臺（31），所述承載臺（31）環設于所述本體（30）的一端，所述本體（30）呈筒狀，所述筒體（3）套設于所述卡接筒（2）外，所述連接件（4）套設于所述本體（30）外，且所述連接件（4）的一端抵接于所述承載臺（31）。

2.根據權利要求1所述的置物架連接結構，其特征在于，沿靠近所述承載臺（31）的方向，所述本體（30）的內徑逐漸增大，且所述本體（30）的最小內徑大于所述支柱（1）的外徑。

3.根據權利要求1所述的置物架連接結構，其特征在于，所述連接筒體（3）的側壁開設有調節槽（32），所述調節槽（32）沿所述連接筒體（3）的長度方向設置。

4.根據權利要求1所述的置物架連接結構，其特征在于，所述本體（30）遠離所述承載臺（31）的一端環設有傾斜的導向面（33）。

5.根據權利要求1所述的置物架連接結構，其特征在于，所述連接件（4）的內徑大于或等于所述本體（30）的外徑，所述連接件（4）的外徑小于或等于所述承載臺（31）的外徑。

6.根據權利要求1所述的置物架連接結構，其特征在于，所述卡接筒（2）的內徑等于所述支柱（1）的外徑。

7.根據權利要求1所述的置物架連接結構，其特征在于，所述卡接筒（2）的具有相對設置的第一端（21）及第二端（22），沿所述第一端（21）靠近所述第二端（22）的方向，所述卡接筒（2）的外徑逐漸增大，且所述卡接筒（2）的最小外徑大于所述連接筒體（3）的最小內徑，所述卡接筒（2）的最大外徑大于所述連接筒體（3）的最大內徑。

8.根據權利要求7所述的置物架連接結構，其特征在于，所述支柱（1）的外壁上間隔設置有多個環形槽（11），所述第二端（22）的內壁凸設有卡接環（23），所述卡接環（23）與所述環形槽（11）相配合。

9.根據權利要求1所述的置物架連接結構，其特征在于，所述卡接筒（2）側壁開設有縱向開口（200）。

10.一種置物架，其特征在于，包括權利要求1-9任一所述的置物架連接結構。

技術總結
本技術揭示一種置物架連接結構及置物架，置物架連接結構包括支柱、卡接筒、連接筒體及連接件，卡接筒套設于支柱外，連接筒體包括本體及承載臺，承載臺環設于本體的一端，本體呈筒狀，筒體套設于卡接筒外，連接件套設于本體外，且連接件的一端抵接于承載臺。將本體設置為直筒形，當連接件套接于連接筒體時，連接件可從任意一端的開口套設于連接筒體上。在實際應用中，將連接件固定于網架上，網架可通過連接件安裝于支柱，如此網架無論正向或反向均可安裝于支柱上。由此，用戶可根據使用需求調整網架的安裝方向，有效提高了置物架的可用性。

技術研發人員：吳曉明,張軍才,吳麗玲,周君,張壽才
受保護的技術使用者：惠州市德康興家居用品有限公司
技術研發日：20240821
技術公布日：2025/4/28
