本實用新型屬于摩托車生產附件加工領域，具體涉及一種摩托車覆蓋件加工用多功能刀具。

背景技術：

在摩托車覆蓋件生產過程中，覆蓋件注塑成型后，在覆蓋件上易產生毛刺和毛邊，在處理這些毛刺和毛邊的過程中，普通道具處理較為不便，特別是在處理覆蓋件縫隙中的毛刺時，普通道具很難觸及到，或是處理不干凈。

技術實現要素：

本實用新型解決的問題在于提供便于處理注塑件縫隙中毛刺的摩托車覆蓋件加工用多功能刀具。

具體技術方案如下：一種摩托車覆蓋件加工用多功能刀具，包括長條形刀身(1)和把手套(1-2)，所述把手套(1-2)活套在所述刀身(1)上，該把手套(1-2)為橡膠材質，在所述把手套(1-2)的一端開設有卡槽(1-21)，在所述刀身(1)的中部設有卡塊(1-4)，所述卡塊(1-4)和卡槽(1-21)配合連接；

所述刀身(1)的兩端分別為第一刀刃端和第二刀刃端，所述第一刀刃端和第二刀刃端的一側均設有刀刃(1-1)，所述刀刃(1-1)由第一直線刀刃(1-11)、弧形刀刃(1-12)和第二直線刀刃(1-13)沿所述刀身中部向所述刀刃端的方向依次相連組成；

所述第一直線刀刃(1-11)長為25mm～40mm，該第一直線刀刃(1-11)與 所述刀身(1)刀刃側側邊的夾角為145°～155°；所述弧形刀刃(1-12)半徑3.5mm～4.5mm，該弧形刀刃(1-12)的弧度為60°～80°；所述第二直線刀刃(1-13)的長度為5mm～10mm，該第二直線刀刃(1-13)與第一直線刀刃(1-11)的夾角為60°～80°。

該技術方案的原理：第一直線刀刃主要用于處理注塑件外表面的毛刺及毛邊，弧形刀刃和第二直線刀刃用于處理注塑件縫隙中，復雜位置的毛刺及毛邊；設置的第一刀刃端和第二刀刃端便于替換使用，在使用第一刀刃端時，把手套套住第二刀刃端，方便本實用新型的使用。

為更好的實現本實用新型，可進一步為：

在所述刀身(1)上設有加強筋，所述加強筋靠近所述弧形刀刃(1-12)，加固刀刃端的結構；

所述把手套(1-2)上設置有防滑滾花；

所述第一刀刃端和第二刀刃端的端頭均為弧形(1-3)，該端頭與所述第二直線刀刃(1-13)相連，將刀刃端端頭設置為弧形，便于刀刃端伸入注塑件縫隙內，及在縫隙內鉤掛毛刺，并對毛刺進行切除；

本實用新型的有益效果為：本實用新型的第一直線刀刃、弧形刀刃和第二弧形刀刃形成特殊形狀的刀刃，不僅能處理注塑件表面的毛刺及毛邊，還能處理注塑件縫隙內的毛刺，提高生產效率；設置第一刀刃端和第二刀刃端便于替換使用，便于處理不同毛刺的情況；第一刀刃端和第二刀刃端的端頭均為弧形，便于刀刃端伸入注塑件縫隙內，及在縫隙內鉤掛毛刺，并對毛刺進行切除；把手套為橡膠材質，便于手掌的抓握；在刀身上設有加強筋，加固刀刃端的結構，使刃端不易斷折。

附圖說明

圖1為本實用新型的結構示意圖；

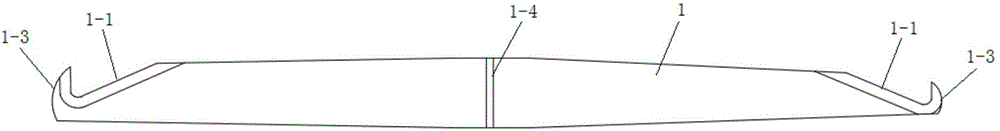

圖2為刀身的結構示意圖；

圖3為第一刀刃端和第二刀刃端的結構示意圖；

圖4為把手套的結構示意圖。

具體實施方式

下面結合附圖對本實用新型的較佳實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖4所示，一種摩托車覆蓋件加工用多功能刀具，包括長條形刀身1和把手套1-2，把手套1-2為橡膠材質，把手套1-2活套在刀身1上，在把手套1-2的一端開設有卡槽1-21，在刀身1的中部設有卡塊1-4，卡塊1-4位于卡槽1-21內，把手套1-2上設置有防滑滾花；

刀身1的兩端分別為第一刀刃端和第二刀刃端，第一刀刃端和第二刀刃端的一側均設有刀刃1-1，刀刃1-1由第一直線刀刃1-11、弧形刀刃1-12和第二直線刀刃1-13沿刀身中部向刀刃端的方向依次相連組成；在刀身1上設有加強筋，加強筋靠近弧形刀刃1-12，第一刀刃端和第二刀刃端的端頭為弧形1-3，該端頭與第二直線刀刃1-13相連；

第一刀刃端的第一直線刀刃1-11長為25mm，該第一直線刀刃1-11與刀身1刀刃側側邊的夾角為155°；第一刀刃端的弧形刀刃1-12半徑3.5mm，該弧形刀刃1-12的弧度為60°；第一刀刃端的第二直線刀刃1-13的長度為5mm，該第二直線刀刃1-13與第一刀刃端的第一直線刀刃1-11的夾角為60°；

第二刀刃端的第一直線刀刃1-11長為40mm，該第一直線刀刃1-11與刀身1刀刃側側邊的夾角為145°；第二刀刃端的弧形刀刃1-12半徑4.5mm，該弧形刀刃1-12的弧度為80°；第二刀刃端的第二直線刀刃1-13的長度為10mm，該第二直線刀刃1-13與第二刀刃端的第一直線刀刃1-11的夾角為80°。

本實用新型設計的第二刀刃端的刀刃規格大于第一刀刃端的，第一刀刃端和第二刀刃端的替換，便于處理注塑件上不同縫隙中的不同毛刺。
