本實用新型涉及吸塑成型領域，具體為一種吸塑成型機。

背景技術：

壓塑成型是成型加工中一種重要的技術工藝，是塑料或橡膠膠料在閉合模腔內借助加熱、加壓而成型為制品的塑料加工的方法，在工業生產、工業加工中有著廣泛的應用，在人們的生活中發揮著重要的作用。但是目前國內這種工藝的吸塑成型機是典型勞動密集型生產工藝,而且能耗高、生產速度低、科技含量低,并出現“多人一機、機器等人”的現象,越來越不適應國家工業及經濟社會發展的趨勢。因此,塑料機械行業需要研制一種能夠提高生產效率、節約勞動力的吸塑成型片材設備。

技術實現要素：

為實現上述目的，本實用新型提供如下技術方案：一種吸塑成型機，包括機架，所述機架中部偏上方安裝有上模，偏下方安裝有下模，所述上模下連接有成型模具，所述成型模具上安裝有成型模腔，所述下模上安裝有活動支架，所述活動支架上安裝有壓料板，所述上模與下模上均打有出氣孔；機架頂端安裝有第一液壓缸，所述第一液壓缸下方安裝有第一活塞桿，所述第一活動塞桿底部緊貼在上模的上表面；機架底部安裝有第二液壓缸，所述第二液壓缸上方安裝有第二活塞桿，所述第二活塞桿上部緊貼在下模的下表面；機架頂部安裝有真空閥，所述真空閥下方連接有出氣管，所述出氣管延伸出兩端連接至上模；機架底部安裝有吹氣閥，所述吹氣閥上連接有吹氣管，所述吹氣管延伸出兩端連接至下模。

作為本實用新型一種優選的技術方案，所述機架外部還套接有電控互鎖安全防護罩，所述電控互鎖安全防護罩將整個裝置包裹在內。

作為本實用新型一種優選的技術方案，所述上模與下模與機架連接處均安裝有導套。

作為本實用新型一種優選的技術方案，所述成型模具上有出氣通道。

與現有技術相比，本實用新型的有益效果是：該種吸塑成型機，通過設置吹氣閥和真空閥形成氣體上升流，確保了成型過程中產生壓力的及時泄壓，并帶走污染顆粒物；通過使用電控互鎖安全防護罩，確保了裝置的安全性，減少誤傷；本實用新型結構簡單，安全性高，減少了勞動力，提高了生產效率。

附圖說明

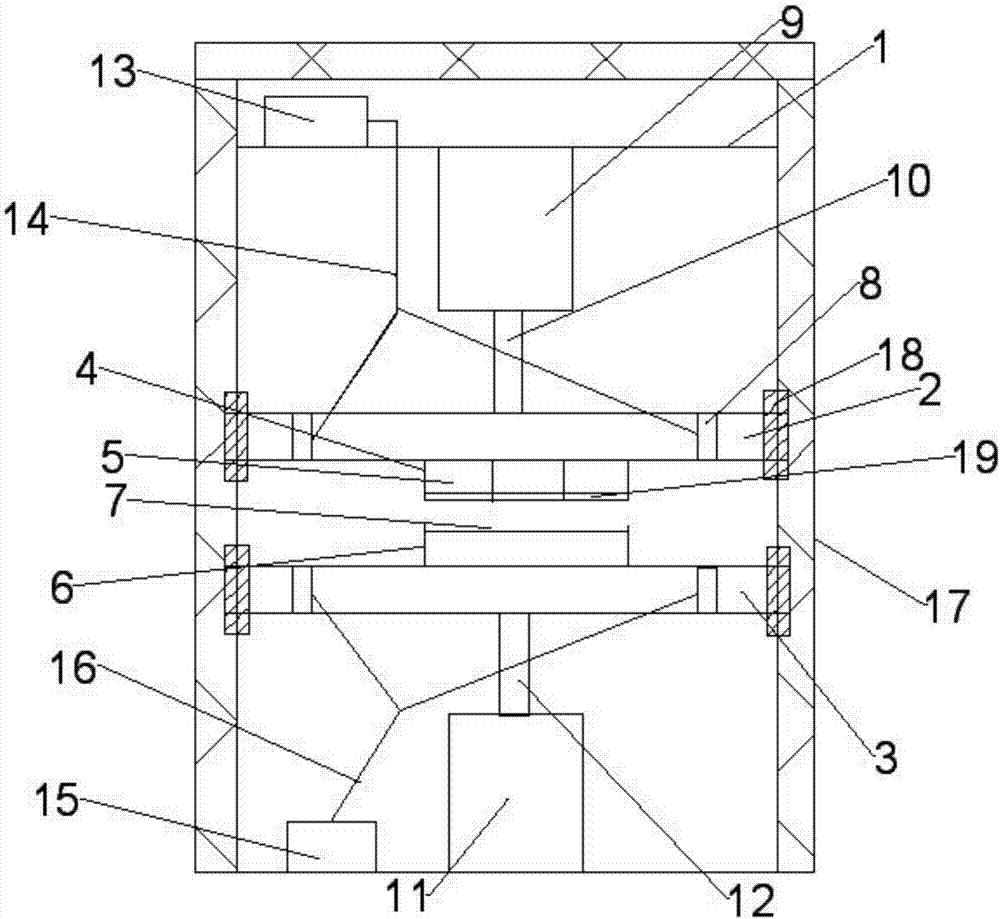

圖1為本實用新型結構示意圖。

圖中：1-機架；2-上模；3-下模；4-成型模具；5-成型模腔；6-活動支架；7-壓料板；8-出氣孔；9-第一液壓缸；10-第一活塞桿；11-第二液壓缸；12-第二活塞桿；13-真空閥；14-出氣管；15-吹氣閥；16-吹氣管；17-電控互鎖安全防護罩；18-導套；19-出氣通道。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例：

請參閱圖1，本實用新型提供一種技術方案：一種吸塑成型機，包括機架1，所述機架1中部偏上方安裝有上模2，偏下方安裝有下模3，所述上模2下連接有成型模具4，所述成型模具4上安裝有成型模腔5，所述下模3上安裝有活動支架6，所述活動支架6上安裝有壓料板7，所述上模2與下模3上均打有出氣孔8；機架1頂端安裝有第一液壓缸9，所述第一液壓缸9下方安裝有第一活塞桿10，所述第一活動塞桿10底部緊貼在上模2的上表面；機架底部安裝有第二液壓缸11，所述第二液壓缸11上方安裝有第二活塞桿12，所述第二活塞桿12上部緊貼在下模3的下表面；機架頂部安裝有真空閥13，所述真空閥13下方連接有出氣管14，所述出氣管14延伸出兩端連接至上模2；機架1底部安裝有吹氣閥15，所述吹氣閥15上連接有吹氣管16，所述吹氣管16延伸出兩端連接至下模3；所述機架1外部還套接有電控互鎖安全防護罩17，所述電控互鎖安全防護罩17將整個裝置包裹在內；所述上模2與下模3與機架連接處均安裝有導套18；所述成型模具4上有出氣通道19。

具體使用方式及優點：所述機架1用于安裝整個吸塑成型裝置，所述上模2與下模3用于固定防止模板，所述成型模具4用于產品的制品成型，成型模腔5用于確定成品形狀，所述活動支架6用于固定壓料板7；所述第一液壓缸9推動第一活塞桿10運動從而帶動上模2上下運動，所述第二液壓缸11推動第二活塞桿12運動從而帶動下模3上下運動；所述吹氣閥15生成氣體通過吹氣管16到達出氣孔8，氣流上升通過出氣通道19并經由出氣管14進入真空閥13；所述導套18用于將上模2與下模3固定在機架上并確保其能上下滑動；所述電控互鎖安全防護罩17用于整個裝置的安全防護，當電控互鎖安全防護罩處于未閉合狀態時整個裝置停止運轉。

該種吸塑成型機，通過設置吹氣閥和真空閥形成氣體上升流，確保了成型過程中產生壓力的及時泄壓，并帶走污染顆粒物；通過使用電控互鎖安全防護罩，確保了裝置的安全性，減少誤傷；本實用新型結構簡單，安全性高，減少了勞動力，提高了生產效率。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
