本技術涉及塑料袋吹膜，尤其涉及一種高效塑料袋吹膜設備。

背景技術：

1、塑料袋是以塑料為主要原料制成的袋子，是人們日常生活中必不可少的物品，常被用來裝其他物品，因其廉價、重量極輕、容量大、便于收納的優點被廣泛使用，塑料袋的生產中最重要的往往是成型設備吹膜機，塑料袋吹膜機是將塑料粒子加熱融化再吹成薄膜，吹膜機分很多種，有pe、pof和pvc等等，用全新的粒子吹出的是新料，色澤均稱、干凈，袋子拉伸好。

2、現有的塑料袋吹膜設備在使用時，如申請號cn202120497845.1公開了一種高效塑料袋吹膜設備，旨在解決吹膜設備上料不便，工作效率低下的問題。其技術方案要點是：包括吹膜裝置以及上料裝置,上料裝置包括有底座以及支架，兩側支架靠近彼此的一側均設置有移動塊，支架內設置有移動裝置，兩側移動塊之間設置有上料箱，上料箱的側壁與移動塊轉動連接，上料箱的一側固定連接有配重塊，移動塊的一側轉動連接有絲桿一，絲桿一上套設有螺母座一，螺母座一上固定連接有抵觸塊；然而上述技術中，當物料搭載完成后，則需要停止一端時間才能再次搭載物料，會使得產品集聚很長時間，易于導致聚集的產品物料損傷損失，因此，本實用新型提出一種高效塑料袋吹膜設備以解決現有技術中存在的問題。

技術實現思路

1、針對上述問題，本實用新型提出一種高效塑料袋吹膜設備，該高效塑料袋吹膜設備主要是利用開槽架上的驅動電機輸出動力帶動輸出端進行運行后，使得嚙合齒輪組和絲桿組進行運行，運行后使得方向不一致的絲桿組配合上承載收料機構達到繞卷產品的效果，在更換物料時使得產品不需要積聚過多的時間以達到收料的效果，從而能夠減少產品的損失。

2、為實現本實用新型的目的，本實用新型通過以下技術方案實現：一種高效塑料袋吹膜設備，包括驅動搭載組件和吹塑清理部件，所述驅動搭載組件的輸出端螺紋連接有承載收料機構，所述驅動搭載組件的頂端設置有螺栓裝配的吹塑清理部件；

3、所述吹塑清理部件包含有抬高架、橫梁、加工箱、閥艙、吹塑泵、輸出管、噴嘴、第一氣缸、端塊、第二氣缸和清理塊，所述抬高架螺栓連接在所述驅動搭載組件的頂端，所述抬高架的頂端設置有橫梁，且所述橫梁的頂端設置有加工箱，所述加工箱的輸出端設置有閥艙，且所述閥艙的輸出端設置有吹塑泵，所述吹塑泵的輸出端設置有輸出管，且所述輸出管的輸出端設置有噴嘴，所述抬高架的內邊側設置有第一氣缸，且所述第一氣缸的輸出端設置有端塊，所述端塊的內邊側設置有第二氣缸，且所述第二氣缸的輸出端設置有清理塊。

4、作為本實用新型的一種優選實施方式，所述清理塊呈鋸齒塊狀構造，所述閥艙與吹塑泵和輸出管的中軸線處于同一直線上。

5、作為本實用新型的一種優選實施方式，所述驅動搭載組件包含有墊塊、承載基板、螺栓托座、開槽架、驅動電機、嚙合齒輪組和絲桿組，所述墊塊的頂側設置有螺栓裝配的承載基板，且所述承載基板的兩端上方通過螺栓托座螺栓裝配有開槽架。

6、作為本實用新型的一種優選實施方式，所述開槽架的內部設置有連接驅動電機輸出端的嚙合齒輪組，且所述嚙合齒輪組的輸出端設置有絲桿組。

7、作為本實用新型的一種優選實施方式，所述承載收料機構包含有升降塊、電動鉸接座、擺動臂、電機基座、旋轉電機、端片和承載條，所述升降塊螺紋連接在所述絲桿組的外邊側，所述升降塊的內端設置有電動鉸接座，且所述電動鉸接座的輸出端設置有擺動臂，且所述擺動臂的一端設置有電機基座。

8、作為本實用新型的一種優選實施方式，所述電機基座的一側設置有旋轉電機，且所述旋轉電機的輸出端設置有端片，所述端片的內邊側設置有承載條。

9、本實用新型的有益效果為：

10、本實用新型主要是利用開槽架上的驅動電機輸出動力帶動輸出端進行運行后，使得嚙合齒輪組和絲桿組進行運行，運行后使得方向不一致的絲桿組配合上承載收料機構達到繞卷產品的效果，在更換物料時使得產品不需要積聚過多的時間以達到收料的效果，從而能夠減少產品的損失。

技術特征：

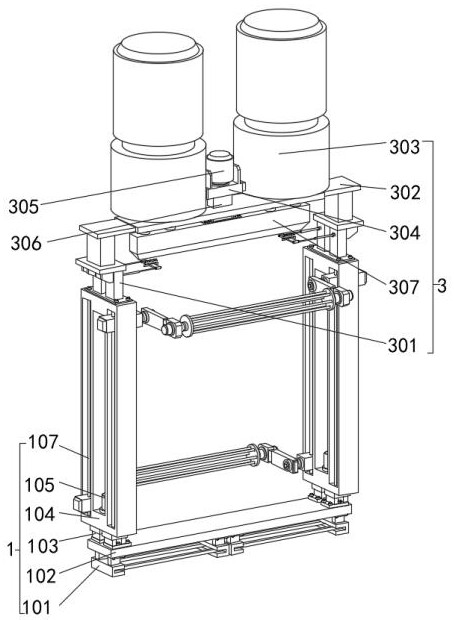

1.一種高效塑料袋吹膜設備，包括驅動搭載組件（1）和吹塑清理部件（3），其特征在于：所述驅動搭載組件（1）的輸出端螺紋連接有承載收料機構（2），所述驅動搭載組件（1）的頂端設置有螺栓裝配的吹塑清理部件（3）；

2.根據權利要求1所述的一種高效塑料袋吹膜設備，其特征在于：所述清理塊（3011）呈鋸齒塊狀構造，所述閥艙（304）與吹塑泵（305）和輸出管（306）的中軸線處于同一直線上。

3.根據權利要求1所述的一種高效塑料袋吹膜設備，其特征在于：所述驅動搭載組件（1）包含有墊塊（101）、承載基板（102）、螺栓托座（103）、開槽架（104）、驅動電機（105）、嚙合齒輪組（106）和絲桿組（107），所述墊塊（101）的頂側設置有螺栓裝配的承載基板（102），且所述承載基板（102）的兩端上方通過螺栓托座（103）螺栓裝配有開槽架（104）。

4.根據權利要求3所述的一種高效塑料袋吹膜設備，其特征在于：所述開槽架（104）的內部設置有連接驅動電機（105）輸出端的嚙合齒輪組（106），且所述嚙合齒輪組（106）的輸出端設置有絲桿組（107）。

5.根據權利要求3所述的一種高效塑料袋吹膜設備，其特征在于：所述承載收料機構（2）包含有升降塊（201）、電動鉸接座（202）、擺動臂（203）、電機基座（204）、旋轉電機（205）、端片（206）和承載條（207），所述升降塊（201）螺紋連接在所述絲桿組（107）的外邊側，所述升降塊（201）的內端設置有電動鉸接座（202），且所述電動鉸接座（202）的輸出端設置有擺動臂（203），且所述擺動臂（203）的一端設置有電機基座（204）。

6.根據權利要求5所述的一種高效塑料袋吹膜設備，其特征在于：所述電機基座（204）的一側設置有旋轉電機（205），且所述旋轉電機（205）的輸出端設置有端片（206），所述端片（206）的內邊側設置有承載條（207）。

技術總結
本技術提供了一種高效塑料袋吹膜設備，涉及塑料袋吹膜技術領域，包括驅動搭載組件和吹塑清理部件，所述驅動搭載組件的輸出端螺紋連接有承載收料機構，所述驅動搭載組件的頂端設置有螺栓裝配的吹塑清理部件，所述吹塑清理部件包含有抬高架、橫梁、加工箱、閥艙、吹塑泵、輸出管、噴嘴、第一氣缸、端塊、第二氣缸和清理塊，所述抬高架螺栓連接在所述驅動搭載組件的頂端；本技術主要是利用開槽架上的驅動電機輸出動力帶動輸出端進行運行后，使得嚙合齒輪組和絲桿組進行運行，運行后使得方向不一致的絲桿組配合上承載收料機構達到繞卷產品的效果，在更換物料時使得產品不需要積聚過多的時間以達到收料的效果，從而能夠減少產品的損失。

技術研發人員：朱潔
受保護的技術使用者：蕪湖鵬派包裝材料有限公司
技術研發日：20240712
技術公布日：2025/4/28
