本技術涉及篩選設備，具體是一種塑料粒子雜質自清理篩選設備。

背景技術：

1、塑料粒子即塑料顆粒是塑料原料經過顆粒化處理后形成的顆粒狀物料，塑料粒子在生產加工過程中通常需要通過篩選裝置對其進行篩選工作，從而將其內部的雜質剔除，但是目前現有的塑料粒子雜質篩選設備在使用時并不能夠高效的進行篩選工作且并不具備自清理的功能。

技術實現思路

1、本實用新型的目的在于：為了解決現有的塑料粒子雜質篩選設備在使用時并不能夠高效的進行篩選工作且并不具備自清理的功能的問題，提供一種塑料粒子雜質自清理篩選設備。

2、為實現上述目的，本實用新型提供如下技術方案：一種塑料粒子雜質自清理篩選設備，包括：篩選進料機柜和振動篩選機柜，所述振動篩選機柜內部上方固接有上篩選料板，所述振動篩選機柜內部下方固接有下篩選料板，所述篩選進料機柜一端下方嵌設有清理吹風孔板，所述篩選進料機柜另一端嵌設有清理鼓風機，所述清理鼓風機進風口嵌設有防塵網板，所述上篩選料板內部嵌設有粗篩網板，所述下篩選料板內部一端嵌設有細篩網板。

3、作為本實用新型再進一步的方案：所述振動篩選機柜包含有斜面底座，所述斜面底座上方兩側固接有安裝側板。

4、作為本實用新型再進一步的方案：所述上篩選料板和所述下篩選料板靠近篩選進料機柜一端均高于另一端呈傾斜狀態安裝。

5、作為本實用新型再進一步的方案：所述清理吹風孔板和所述清理鼓風機之間位置適配，所述防塵網板為不銹鋼材質所制成。

6、作為本實用新型再進一步的方案：所述粗篩網板位置較所述細篩網板更靠近所述篩選進料機柜，且所述細篩網板較所述粗篩網板目數更高。

7、作為本實用新型再進一步的方案：所述篩選進料機柜一端上方開設有篩選出料口，所述篩選進料機柜一端上方篩選出料口下方固接有出料導向板。

8、作為本實用新型再進一步的方案：所述篩選進料機柜上方貫通固接有篩選進料斗，所述篩選進料斗與所述篩選出料口位于所述篩選進料機柜內部通過送料機構貫通連接。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型中通過粗篩網板振動篩選后將較大雜質顆粒阻攔后塑料粒子落入下方的下篩選料板內，并再次通過細篩網板篩選更細的灰塵落入下方的斜面底座上，此時啟動清理鼓風機可將落入斜面底座上的灰塵可吹走收集進行自清理，而位于上篩選料板上方較大顆粒雜質會由一端出口落出通過收集裝置收集，而大小規格合適的塑料粒子則會由下篩選料板一端出口落出通過收集裝置收集，如此能夠高效的完成塑料粒子的篩選除雜，且還能夠高效的實現自清理的功能。

技術特征：

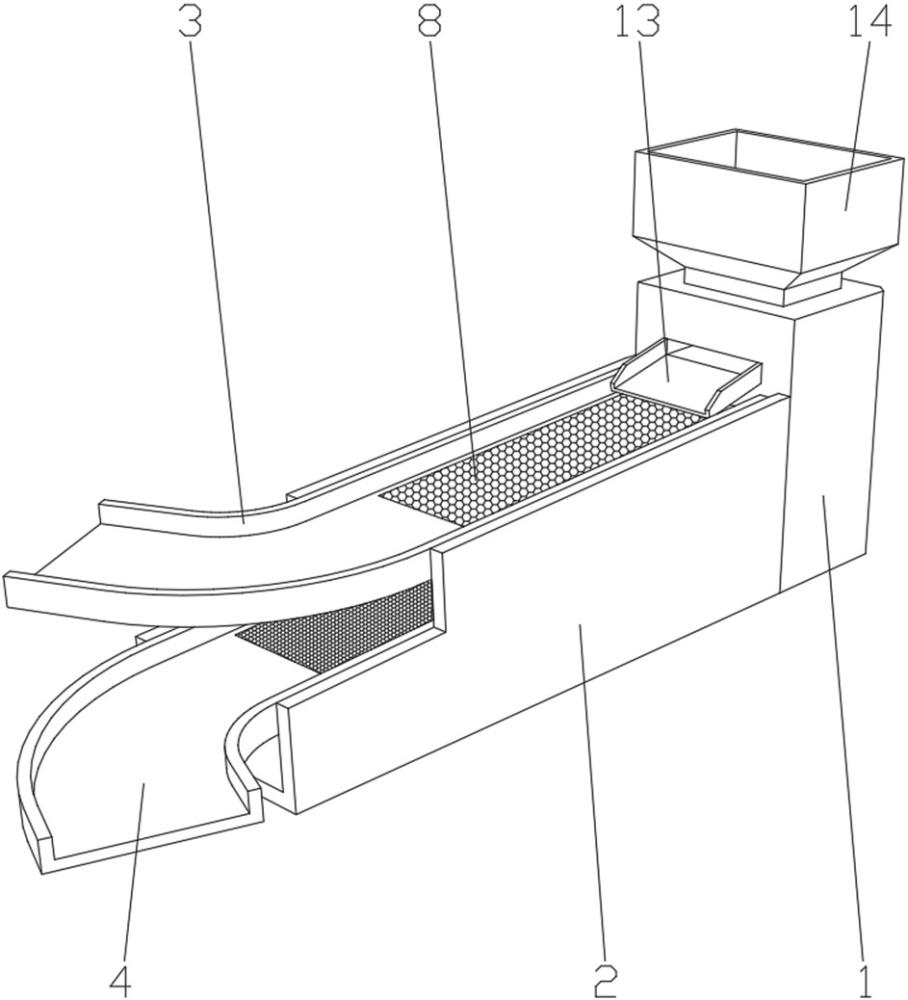

1.一種塑料粒子雜質自清理篩選設備，其特征在于，包括：篩選進料機柜（1）和振動篩選機柜（2），所述振動篩選機柜（2）內部上方固接有上篩選料板（3），所述振動篩選機柜（2）內部下方固接有下篩選料板（4），所述篩選進料機柜（1）一端下方嵌設有清理吹風孔板（5），所述篩選進料機柜（1）另一端嵌設有清理鼓風機（6），所述清理鼓風機（6）進風口嵌設有防塵網板（7），所述上篩選料板（3）內部嵌設有粗篩網板（8），所述下篩選料板（4）內部一端嵌設有細篩網板（9）。

2.根據權利要求1所述的一種塑料粒子雜質自清理篩選設備，其特征在于，所述振動篩選機柜（2）包含有斜面底座（10），所述斜面底座（10）上方兩側固接有安裝側板（11）。

3.根據權利要求1所述的一種塑料粒子雜質自清理篩選設備，其特征在于，所述上篩選料板（3）和所述下篩選料板（4）靠近篩選進料機柜（1）一端均高于另一端呈傾斜狀態安裝。

4.根據權利要求1所述的一種塑料粒子雜質自清理篩選設備，其特征在于，所述清理吹風孔板（5）和所述清理鼓風機（6）之間位置適配，所述防塵網板（7）為不銹鋼材質所制成。

5.根據權利要求1所述的一種塑料粒子雜質自清理篩選設備，其特征在于，所述粗篩網板（8）位置較所述細篩網板（9）更靠近所述篩選進料機柜（1），且所述細篩網板（9）較所述粗篩網板（8）目數更高。

6.根據權利要求1所述的一種塑料粒子雜質自清理篩選設備，其特征在于，所述篩選進料機柜（1）一端上方開設有篩選出料口（12），所述篩選進料機柜（1）一端上方篩選出料口（12）下方固接有出料導向板（13）。

7.根據權利要求6所述的一種塑料粒子雜質自清理篩選設備，其特征在于，所述篩選進料機柜（1）上方貫通固接有篩選進料斗（14），所述篩選進料斗（14）與所述篩選出料口（12）位于所述篩選進料機柜（1）內部通過送料機構貫通連接。

技術總結
本技術公開了一種塑料粒子雜質自清理篩選設備，包括：篩選進料機柜和振動篩選機柜，振動篩選機柜內部上方固接有上篩選料板，振動篩選機柜內部下方固接有下篩選料板；本技術中通過粗篩網板振動篩選后將較大雜質顆粒阻攔后塑料粒子落入下方的下篩選料板內，并再次通過細篩網板篩選更細的灰塵落入下方的斜面底座上，此時啟動清理鼓風機可將落入斜面底座上的灰塵可吹走收集進行自清理，而位于上篩選料板上方較大顆粒雜質會由一端出口落出通過收集裝置收集，而大小規格合適的塑料粒子則會由下篩選料板一端出口落出通過收集裝置收集，如此能夠高效的完成塑料粒子的篩選除雜，且還能夠高效的實現自清理的功能。

技術研發人員：李文武
受保護的技術使用者：昆山幻彩塑膠科技有限公司
技術研發日：20240329
技術公布日：2025/4/28
