本技術屬于注塑設備，具體涉及一種閥針自動監測控制設備。

背景技術：

1、注塑是一種常見的塑料加工方法，也稱為注塑成型，在注塑過程中，將加熱熔化的塑料通過噴嘴注入模具腔體，經冷卻凝固后得到所需形狀的制品，注塑通常用于生產各種塑料制品，如零部件、容器、包裝等，注塑閥針通常是指用于注塑模具中控制塑料流動的零部件，閥針位于模具的注射系統中，通過控制閥門的開閉來控制塑料的流動，確保塑料能夠充分填充模具腔體，從而得到所需的塑件形狀，注塑閥針通常由耐磨性強的材料制成，如合金鋼或硬質合金等，以確保長時間穩定的工作性能，選擇合適的閥針對于注塑成型的質量和效率都至關重要。

2、在熔融的塑料經過噴嘴注入模具的腔體中時，閥針的運動位移和運動速度對注塑質量起到至關重要的影響，然后現有注塑設備中缺乏對閥針的運動位移和速度進行實時監測和控制的裝置，現有技術中大多通過試模工的經驗來設定針閥的開啟與關閉，無法根據實際需求對閥針的運動位移和速度進行靈活的調整。

3、因此，需要一種閥針自動監測控制設備，解決現有技術中存在的注塑設備中缺乏對閥針的運動位移和速度進行實時監測和控制的問題。

技術實現思路

1、本實用新型的目的在于提供一種閥針自動監測控制設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種閥針自動監測控制設備，包括底座和多個支撐柱，所述底座頂部固定連接有安裝板，所述安裝板前端安裝有兩個注塑輸料口，兩個所述注塑輸料口內部均安裝有注塑閥針，所述安裝板頂部固定連接有l型支板，所述l型支板頂部固定連接有連接板，所述連接板外側固定連接有液壓缸，所述液壓缸外側靠近頂部位置安裝有電磁流量閥，所述液壓缸外側靠近底部位置安裝有電磁換向閥，所述液壓缸后端安裝有電渦流位移傳感器，多個所述支撐柱頂部固定連接有工作臺，所述工作臺頂部固定連接有支桿，所述支桿前端安裝有時間控制器，所述工作臺頂部固定連接有信號采集器，所述工作臺頂部固定連接有顯示屏。

3、方案中需要說明的是，所述注塑閥針采用陶瓷材料制成。

4、進一步值得說明的是，所述注塑閥針外壁與注塑輸料口底部開口緊密貼合。

5、更進一步需要說明的是，所述電磁流量閥與液壓缸驅動活塞相對應。

6、作為一種優選的實施方式，所述電磁換向閥與液壓缸液壓油流量大小相對應。

7、作為一種優選的實施方式，所述顯示屏頂部貼附有保護膜。

8、作為一種優選的實施方式，所述電渦流位移傳感器、信號采集器和顯示屏之間電性連接。

9、與現有技術相比，本實用新型提供的一種閥針自動監測控制設備，至少包括如下有益效果：

10、(1)通過設置電磁流量閥、電磁換向閥和液壓缸相配合，通過電磁換向閥和電磁流量閥疊加使用，通過電磁換向閥控制液壓缸驅動活塞上下運動，從而帶動注塑閥針實現打開和關閉的過程，通過電磁流量閥控制液壓油的流量大小，從而控制注塑閥針速度，使得注塑閥針速度大小可以根據實際生產中的需要來調節，提升注塑工作的靈活性。

11、(2)通過設置電渦流位移傳感器，當注塑閥針打開時，注塑閥針位移監測是通過裝在液壓缸上的電渦流位移傳感器測量到液壓缸的活塞行程而得到注塑閥針的位移數據，電渦流位移傳感器通過數據線把信號傳遞給信號采集器，信號采集器將位移信號轉化成數字信號再通過顯示屏顯示出來，便于對注塑閥針的運動位移和速度進行實時監測和控制。

技術特征：

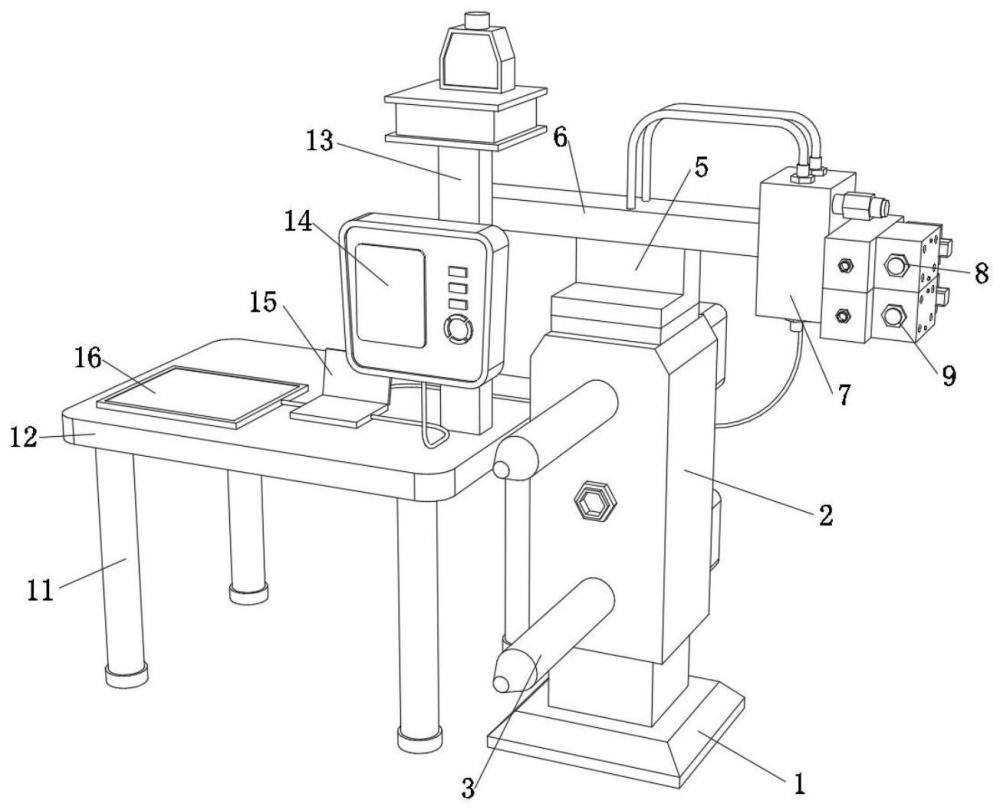

1.一種閥針自動監測控制設備，包括底座(1)和多個支撐柱(11)，其特征在于：所述底座(1)頂部固定連接有安裝板(2)，所述安裝板(2)前端安裝有兩個注塑輸料口(3)，兩個所述注塑輸料口(3)內部均安裝有注塑閥針(4)，所述安裝板(2)頂部固定連接有l型支板(5)，所述l型支板(5)頂部固定連接有連接板(6)，所述連接板(6)外側固定連接有液壓缸(7)，所述液壓缸(7)外側靠近頂部位置安裝有電磁流量閥(8)，所述液壓缸(7)外側靠近底部位置安裝有電磁換向閥(9)，所述液壓缸(7)后端安裝有電渦流位移傳感器(10)，多個所述支撐柱(11)頂部固定連接有工作臺(12)，所述工作臺(12)頂部固定連接有支桿(13)，所述支桿(13)前端安裝有時間控制器(14)，所述工作臺(12)頂部固定連接有信號采集器(15)，所述工作臺(12)頂部固定連接有顯示屏(16)。

2.根據權利要求1所述的一種閥針自動監測控制設備，其特征在于：所述注塑閥針(4)采用陶瓷材料制成。

3.根據權利要求1所述的一種閥針自動監測控制設備，其特征在于：所述注塑閥針(4)外壁與注塑輸料口(3)底部開口緊密貼合。

4.根據權利要求1所述的一種閥針自動監測控制設備，其特征在于：所述電磁流量閥(8)與液壓缸驅動活塞相對應。

5.根據權利要求1所述的一種閥針自動監測控制設備，其特征在于：所述電磁換向閥(9)與液壓缸液壓油流量大小相對應。

6.根據權利要求1所述的一種閥針自動監測控制設備，其特征在于：所述顯示屏(16)頂部貼附有保護膜。

7.根據權利要求1所述的一種閥針自動監測控制設備，其特征在于：所述電渦流位移傳感器(10)、信號采集器(15)和顯示屏(16)之間電性連接。

技術總結
本技術公開了一種閥針自動監測控制設備，屬于注塑設備技術領域，針對了現有注塑設備中缺乏對閥針的運動位移和速度進行實時監測和控制的問題，包括底座和多個支撐柱，所述底座頂部固定連接有安裝板，所述安裝板前端安裝有兩個注塑輸料口，兩個所述注塑輸料口內部均安裝有注塑閥針，本技術通過設置電磁流量閥、電磁換向閥和液壓缸相配合，通過電磁換向閥和電磁流量閥疊加使用，通過電磁換向閥控制液壓缸驅動活塞上下運動，從而帶動注塑閥針實現打開和關閉的過程，通過電磁流量閥控制液壓油的流量大小，從而控制注塑閥針速度，使得注塑閥針速度大小可以根據實際生產中的需要來調節，提升注塑工作的靈活性。

技術研發人員：崔傳喜,蘇桂普,陳有名,何美科,鄧偉
受保護的技術使用者：深圳市博慧熱流道科技有限公司
技術研發日：20240506
技術公布日：2025/3/20
