本技術涉及一種篩選裝置，特別涉及一種注塑用原料的篩選裝置。

背景技術：

1、塑料原料是一種聚合物，又可稱為高分子或巨分子，也是一般所俗稱的塑料或樹脂。所謂塑料原料，其實它是[合成樹脂]中的一種，形狀跟天然樹脂中的[松樹脂]相似，但因又經過化學的力量來合成，而被稱之為塑料。這種聚合物是由許多較小而結構簡單的小分子，藉共價鍵來組合而成的。主要有pe、pp、pvc、ps、abs、pmma、pom、pc、pa等常用原料；

2、熱固性塑膠主要指加熱硬化的合成樹脂制得的得塑膠，像一些酚醛塑膠及氨基塑膠，但是由于生產時候的問題，一般需要通過篩選裝置對注塑用的原料進行篩選區分，從而便于應對注塑原料大小不一樣，造成在加熱的過程中，可能與加熱管距離不夠，無法起到加熱效果，如此一來生產出來的產品就會出現瑕疵的問題，而現有的篩選裝置對原料的篩選效果較差，對于連續篩選的原料其篩分后容易堆積在篩網上，從而影響連續篩選效果。

3、鑒于此，本實用新型提出一種注塑用原料的篩選裝置。

技術實現思路

1、本實用新型的目的在于提供一種注塑用原料的篩選裝置，以解決上述背景技術中提出的現有的篩選裝置對原料的篩選效果較差，對于連續篩選的原料其篩分后容易堆積在篩網上，從而影響連續篩選效果的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種注塑用原料的篩選裝置，包括箱體，所述箱體與篩分組件和推頂組件均連接，所述推頂組件與篩分組件連接，所述篩分組件與箱體上開設的與內部互通的更換孔對應，所述箱體上設有與內部互通的進料斗，所述箱體的前側面安裝有開關。

3、作為本實用新型的一種優選技術方案，所述篩分組件包括第一轉軸和兩根滑軌柱，所述第一轉軸兩端通過軸承分別與箱體前后側板轉動連接，所述第一轉軸與位于箱體內部的擺動框固定連接，所述擺動框與箱體右側面設置的排出框對應。

4、作為本實用新型的一種優選技術方案，所述擺動框上開設有與其前側面貫穿的插卡孔，所述插卡孔內與篩網框套接，所述篩網框與箱體內部底面設置的傾斜面對應，所述傾斜面左下端與箱體上開設的出料孔對應。

5、作為本實用新型的一種優選技術方案，兩根所述滑軌柱的上端分別與兩個固定環固定連接，兩根所述滑軌柱的下端分別與兩塊第二固定板固定連接，兩塊所述第二固定板均與箱體內部側面固定連接，兩根所述滑軌柱分別與兩個滑動環套接。

6、作為本實用新型的一種優選技術方案，兩個所述滑動環和兩個第二固定板的相對側面分別與兩個彈簧固定連接，兩個所述彈簧分別與兩根滑軌柱套接。

7、作為本實用新型的一種優選技術方案，兩個所述滑動環分別與兩塊推拉板的下端活動連接，兩塊所述推拉板的上端分別與兩塊第一固定板活動連接，兩塊所述第一固定板均與擺動框的底面左端固定連接。

8、作為本實用新型的一種優選技術方案，所述篩網框上前端與韌性板固定連接，所述韌性板設置為l形形狀且與插卡孔相適配，所述韌性板上表面固定連接有卡阻塊，所述卡阻塊的后側面設置為弧形形狀。

9、作為本實用新型的一種優選技術方案，所述推頂組件包括第二轉軸，所述第二轉軸通過軸承與箱體的左側板轉動連接，所述第二轉軸的左端與安裝在箱體左側面的電機輸出軸固定連接，所述第二轉軸的右端與位于箱體內部的轉動板一端固定連接。

10、作為本實用新型的一種優選技術方案，所述轉動板的另一端通過軸承與第三轉軸轉動連接，所述第三轉軸與推頂輪固定連接，所述推頂輪與擺動框的底面左端相對應。

11、作為本實用新型的一種優選技術方案，所述進料斗與篩網框左側上下對應。

12、與現有技術相比，本實用新型的有益效果是：

13、1、本實用新型通過設置的篩分組件和推頂組件，可使推頂組件能夠對擺動框進行推動上下擺動，如此可帶動篩網框同步進行上下擺動，如此可使篩網框上篩選的原料受到擺動便于快速通過篩網框進行分離，從而提高篩選效果，同時篩網框依據第一轉軸進行上下擺動，從而使篩網框將篩選隔離在其上面的原料，受到擺動隨著擺動框篩出至排出框上排出，如此可使該裝置能夠對篩網框上篩選后的原料進行及時排出，從而不會影響該裝置的連續篩選效果，如此可便于針對注塑原料篩選分離使用。

14、2、本實用新型通過設置的插卡孔、篩網框、韌性板和卡阻塊，可使篩網框與擺動框能夠進行取出更換，從而便于針對不同目數的篩網框進行更換使用，從而提高該裝置的實用性。

技術特征：

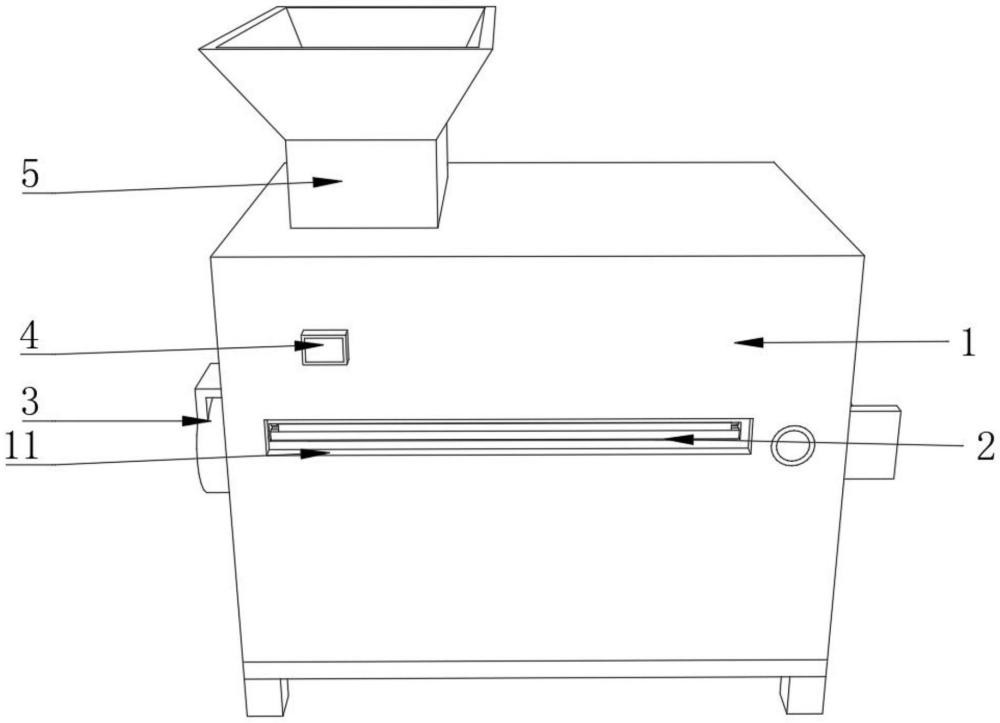

1.一種注塑用原料的篩選裝置，包括箱體(1)，其特征在于：所述箱體(1)與篩分組件(2)和推頂組件(3)均連接，所述推頂組件(3)與篩分組件(2)連接，所述篩分組件(2)與箱體(1)上開設的與內部互通的更換孔(11)對應，所述箱體(1)上設有與內部互通的進料斗(5)，所述箱體(1)的前側面安裝有開關(4)；

2.根據權利要求1所述的一種注塑用原料的篩選裝置，其特征在于：兩根所述滑軌柱(24)的上端分別與兩個固定環(29)固定連接，兩根所述滑軌柱(24)的下端分別與兩塊第二固定板(28)固定連接，兩塊所述第二固定板(28)均與箱體(1)內部側面固定連接，兩根所述滑軌柱(24)分別與兩個滑動環(26)套接。

3.根據權利要求2所述的一種注塑用原料的篩選裝置，其特征在于：兩個所述滑動環(26)和兩個第二固定板(28)的相對側面分別與兩個彈簧(27)固定連接，兩個所述彈簧(27)分別與兩根滑軌柱(24)套接。

4.根據權利要求2所述的一種注塑用原料的篩選裝置，其特征在于：兩個所述滑動環(26)分別與兩塊推拉板(25)的下端活動連接，兩塊所述推拉板(25)的上端分別與兩塊第一固定板(222)活動連接，兩塊所述第一固定板(222)均與擺動框(22)的底面左端固定連接。

5.根據權利要求1所述的一種注塑用原料的篩選裝置，其特征在于：所述推頂組件(3)包括第二轉軸(31)，所述第二轉軸(31)通過軸承與箱體(1)的左側板轉動連接，所述第二轉軸(31)的左端與安裝在箱體(1)左側面的電機(32)輸出軸固定連接，所述第二轉軸(31)的右端與位于箱體(1)內部的轉動板(33)一端固定連接。

6.根據權利要求5所述的一種注塑用原料的篩選裝置，其特征在于：所述轉動板(33)的另一端通過軸承與第三轉軸(34)轉動連接，所述第三轉軸(34)與推頂輪(35)固定連接，所述推頂輪(35)與擺動框(22)的底面左端相對應。

7.根據權利要求1所述的一種注塑用原料的篩選裝置，其特征在于：所述進料斗(5)與篩網框(23)左側上下對應。

技術總結
本技術公開了一種注塑用原料的篩選裝置，涉及注塑用原料篩選技術領域，包括箱體，所述箱體與篩分組件和推頂組件均連接，所述推頂組件與篩分組件連接。本技術通過設置的篩分組件和推頂組件，可使推頂組件能夠對擺動框進行推動上下擺動，如此可帶動篩網框同步進行上下擺動，如此可使篩網框上篩選的原料受到擺動便于快速通過篩網框進行分離，從而提高篩選效果，同時篩網框依據第一轉軸進行上下擺動，從而使篩網框將篩選隔離在其上面的原料，受到擺動隨著擺動框篩出至排出框上排出，如此可使該裝置能夠對篩網框上篩選后的原料進行及時排出，從而不會影響該裝置的連續篩選效果，如此可便于針對注塑原料篩選分離使用。
