本發明涉及塑料桶生產輸送，具體的說是一種用于塑料桶生產的輸送設備。

背景技術：

1、塑料桶廣泛應用于儲存（如食品、化學品、水、燃料）、運輸（貨物、液體貨物、農產品）、特殊用途（醫療、環保）等領域，分為注塑桶、吹塑桶和滾塑桶三大類，每種工藝下又有多種規格和用途的桶，如垃圾桶、化工桶、噸桶等，主要采用聚乙烯（pe）、聚丙烯（pp）等塑料制成，這些材料具有無毒、耐腐蝕、輕便等特點，目前廣泛使用的塑料桶輸送裝置包括機架、輸送帶和驅動電機。

2、然而，目前的一些帶有卷邊的塑料桶在生產時需要通過輸送帶對生產的塑料桶進行輸送，以達到每個工序在加工后無需手動搬運就可以傳遞給下個工序的目的，剛生產出來的塑料桶底部若是注塑加工的，其底部由于注塑壓力過高、速度過快或者滑塊配合不良都會形成毛刺或者邊角，在輸送的時候直接放置到輸送帶上，由于底部毛刺及邊角未對其打磨，放置時容易造成放置不穩導致塑料桶傾倒，影響輸送；且當物料堆積過多時每放置一個都需要對前面的物料手動推料放置當前的塑料桶，難以自動推料，加大操作人員的工作強度，進入到輸送帶上的塑料桶雜亂不齊，未設置防偏移機構，若是輸送帶較長，隨著塑料桶的移動會觸碰到其他機械零部件，也會造成塑料桶傾倒需要重新放置。

技術實現思路

1、針對現有技術中的問題，本發明提供了一種用于塑料桶生產的輸送設備。

2、本發明解決其技術問題所采用的技術方案是：一種用于塑料桶生產的輸送設備，包括支架、安裝于支架上的輸送機構、糾正機構，所述輸送機構上安裝有按壓機構，所述按壓機構上設有輔助機構，所述按壓機構上安裝有刮除機構，所述按壓機構的一側設有送料機構；所述按壓機構包括底架，所述輸送機構的端部相對固定連接有兩個底架，兩個所述底架上均固定連接有延伸至輸送機構頂部的行走架，兩個所述行走架上放置有塑料桶，兩個所述底架上固定連接有固定架，所述固定架上安裝有液壓桿一，所述液壓桿一的伸縮端固定連接有與塑料桶相對的壓盤；所述刮除機構包括支撐板，兩個所述底架的底部固定連接有支撐板，所述支撐板上安裝有液壓桿三，所述液壓桿三的伸縮端固定連接有連接架，所述連接架上固定連接有位于塑料桶底部的轉動盤，所述轉動盤的底部安裝有電機二，所述電機二的輸出端固定連接有滑軌，所述滑軌上滑動連接有滑塊，所述滑塊與滑軌之間通過螺絲固定連接，所述滑塊上設有刮刀。

3、具體的，所述按壓機構還包括壓槽，所述壓盤的底部開設有環形結構的壓槽，所述壓槽與塑料桶的頂部邊沿處對應。

4、具體的，所述滑軌的長度等于塑料桶的直徑，且所述滑塊設有兩個。

5、具體的，所述輔助機構包括液壓桿二，所述壓盤上相對安裝有兩個液壓桿二,兩個所述液壓桿二的伸縮端固定連接有輔助板，所述輔助板的直徑等于塑料桶的內徑。

6、具體的，所述輔助機構還包括防滑墊，呈圓盤形結構的輔助板的底部呈環形陣列粘接有多個防滑墊。

7、具體的，所述輸送機構包括兩個側板，所述支架上相對固定連接有兩個側板，兩個所述側板上轉動連接有兩個輥柱，兩個所述輥柱上安裝有輸送帶，其中一個所述側板上安裝有電機一，所述電機一的輸出端與其中一個輥柱之間連接，兩個所述底架與兩個側板之間固定連接。

8、具體的，所述送料機構包括支撐臺，兩個所述底架的右側固定連接有支撐臺，所述支撐臺上安裝有液壓桿四，所述液壓桿四的伸縮端固定連接有推板，所述推板呈弧形結構。

9、具體的，所述送料機構還包括連桿一，所述推板的底部固定連接有連桿一，所述連桿一的一側固定連接有橫截面呈l形結構的連桿二，所述連桿二的側面固定連接有刷子，所述刷子的長度小于兩個底架之間的距離，且所述刷子與連桿二之間呈凵字形結構，所述刷子的底部高于轉動盤的頂部。

10、具體的，所述糾正機構包括中間板，所述支架上安裝有中間板，所述中間板上安裝有液壓桿五，所述液壓桿五的伸縮端固定連接有側面呈凵字形結構的壓框，兩個所述側板上相對固定連接有兩個導軌，兩個所述導軌上相對滑動連接有兩個移動板，兩個所述移動板的相對側均固定連接有夾板，兩個所述夾板之間的距離大于塑料桶的直徑，兩個所述移動板的相背側均固定連接有側面呈傾斜設置的抵觸塊，所述壓框的兩端位于兩個抵觸塊的外側，兩個所述移動板與導軌之間均夾持有彈簧。

11、具體的，所述糾正機構還包括滾軸及海綿墊，所述壓框的兩端均轉動連接有滾軸，所述滾軸與抵觸塊之間滾動連接，兩個所述夾板的相對側均粘接有海綿墊。

12、本發明的有益效果是：

13、（1）本發明所述的一種用于塑料桶生產的輸送設備，輸送機構上安裝有按壓機構，塑料桶底部設有刮除機構，將注塑完的塑料桶放置到兩個行走架上，且塑料桶位于按壓機構的底部，啟動按壓機構實現壓盤將塑料桶的頂部邊沿按壓，壓槽與塑料桶的頂部抵觸，完成按壓，此時可以啟動液壓桿三實現連接架上升，當刮刀與塑料桶的底部毛刺抵觸后啟動電機二，實現刮刀將塑料桶底部的毛刺刮除，避免放置到輸送帶上因毛刺導致底部不平造成塑料桶傾倒影響輸送。

14、（2）本發明所述的一種用于塑料桶生產的輸送設備，按壓機構上設有輔助機構，當壓盤對塑料桶按壓后，可以啟動液壓桿二實現輔助板向塑料桶的內部移動，實現對塑料桶的底部進行按壓，增加塑料桶在刮除毛刺時的穩定性，避免受力不均造成塑料桶破碎。

15、（3）本發明所述的一種用于塑料桶生產的輸送設備，兩個底架的右側設有送料機構，當按壓機構底部的塑料桶上的毛刺刮除完成后將按壓機構及按壓機構上的輔助機構復位，進一步的將送料機構啟動實現推板將刮除好的塑料桶向行走架的左側推動，最左側的塑料桶被頂出后掉落到輸送帶上向下一個工序輸送，無需手動送料，騰出一個空位放置新的塑料桶，且在推板推動塑料桶的同時液壓桿四底部的連桿一及連桿二將刷子向轉動盤頂部推動，實現將轉動盤表面刮除的毛刺及邊料清理，避免影響下次打磨，推料機構復位后即不會影響下個塑料桶的放置。

16、（4）本發明所述的一種用于塑料桶生產的輸送設備，輸送機構及支架上安裝有糾正機構，從行走架左側掉落到輸送帶上的塑料桶會輸送到下個工序，下落時會造成每個塑料桶位置不一，此時液壓桿五持續伸縮，實現壓框間歇性的升降，進而實現將移動板側面的抵觸板進行按壓，兩個夾板相對移動實現海綿墊將輸送帶上的塑料桶進行擠壓，使多個塑料桶整齊的下料，避免偏移。

技術特征：

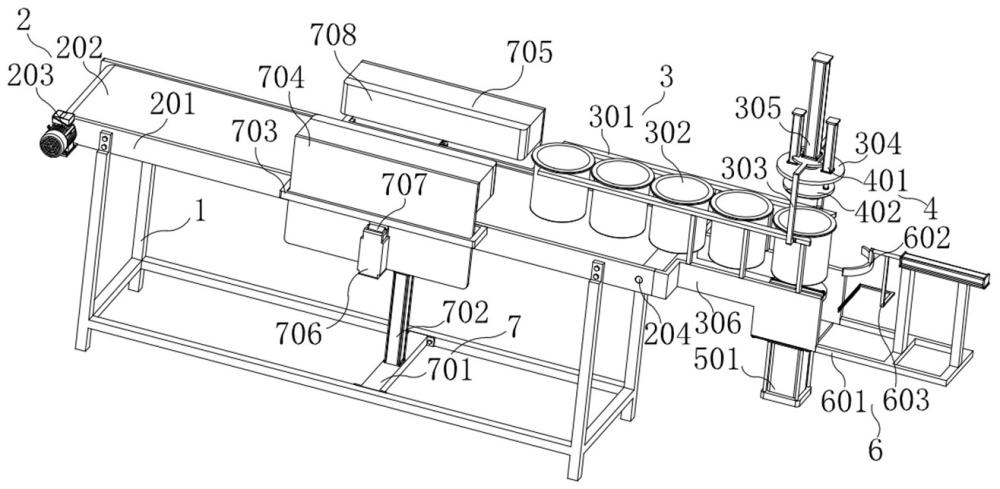

1.一種用于塑料桶生產的輸送設備，其特征在于，包括支架（1）、安裝于支架（1）上的輸送機構（2）、糾正機構（7），所述輸送機構（2）上安裝有按壓機構（3），所述按壓機構（3）上設有輔助機構（4），所述按壓機構（3）上安裝有刮除機構（5），所述按壓機構（3）的一側設有送料機構（6）；

2.根據權利要求1所述的一種用于塑料桶生產的輸送設備，其特征在于：所述按壓機構（3）還包括壓槽（307），所述壓盤（304）的底部開設有環形結構的壓槽（307），所述壓槽（307）與塑料桶（302）的頂部邊沿處對應。

3.根據權利要求1所述的一種用于塑料桶生產的輸送設備，其特征在于：所述滑軌（506）的長度等于塑料桶（302）的直徑，且所述滑塊（507）設有兩個。

4.根據權利要求1所述的一種用于塑料桶生產的輸送設備，其特征在于：所述輔助機構（4）包括液壓桿二（401），所述壓盤（304）上相對安裝有兩個液壓桿二（401）,兩個所述液壓桿二（401）的伸縮端固定連接有輔助板（402），所述輔助板（402）的直徑等于塑料桶（302）的內徑。

5.根據權利要求4所述的一種用于塑料桶生產的輸送設備，其特征在于：所述輔助機構（4）還包括防滑墊（403），呈圓盤形結構的輔助板（402）的底部呈環形陣列粘接有多個防滑墊（403）。

6.根據權利要求1所述的一種用于塑料桶生產的輸送設備，其特征在于：所述輸送機構（2）包括兩個側板（201），所述支架（1）上相對固定連接有兩個側板（201），兩個所述側板（201）上轉動連接有兩個輥柱（204），兩個所述輥柱（204）上安裝有輸送帶（202），其中一個所述側板（201）上安裝有電機一（203），所述電機一（203）的輸出端與其中一個輥柱（204）之間連接，兩個所述底架（306）與兩個側板（201）之間固定連接。

7.根據權利要求1所述的一種用于塑料桶生產的輸送設備，其特征在于：所述送料機構（6）包括支撐臺（601），兩個所述底架（306）的右側固定連接有支撐臺（601），所述支撐臺（601）上安裝有液壓桿四（604），所述液壓桿四（604）的伸縮端固定連接有推板（602），所述推板（602）呈弧形結構。

8.根據權利要求7所述的一種用于塑料桶生產的輸送設備，其特征在于：所述送料機構（6）還包括連桿一（603），所述推板（602）的底部固定連接有連桿一（603），所述連桿一（603）的一側固定連接有橫截面呈l形結構的連桿二（605），所述連桿二（605）的側面固定連接有刷子（606），所述刷子（606）的長度小于兩個底架（306）之間的距離，且所述刷子（606）與連桿二（605）之間呈凵字形結構，所述刷子（606）的底部高于轉動盤（505）的頂部。

9.根據權利要求6所述的一種用于塑料桶生產的輸送設備，其特征在于：所述糾正機構（7）包括中間板（701），所述支架（1）上安裝有中間板（701），所述中間板（701）上安裝有液壓桿五（702），所述液壓桿五（702）的伸縮端固定連接有側面呈凵字形結構的壓框（706），兩個所述側板（201）上相對固定連接有兩個導軌（703），兩個所述導軌（703）上相對滑動連接有兩個移動板（704），兩個所述移動板（704）的相對側均固定連接有夾板（705），兩個所述夾板（705）之間的距離大于塑料桶（302）的直徑，兩個所述移動板（704）的相背側均固定連接有側面呈傾斜設置的抵觸塊（709），所述壓框（706）的兩端位于兩個抵觸塊（709）的外側，兩個所述移動板（704）與導軌（703）之間均夾持有彈簧（710）。

10.根據權利要求9所述的一種用于塑料桶生產的輸送設備，其特征在于：所述糾正機構（7）還包括滾軸（707）及海綿墊（708），所述壓框（706）的兩端均轉動連接有滾軸（707），所述滾軸（707）與抵觸塊（709）之間滾動連接，兩個所述夾板（705）的相對側均粘接有海綿墊（708）。

技術總結
本發明涉及塑料桶生產輸送技術領域，具體的說是一種用于塑料桶生產的輸送設備，包括支架、安裝于支架上的輸送機構、糾正機構，所述輸送機構上安裝有按壓機構，所述按壓機構上設有輔助機構，所述按壓機構上安裝有刮除機構，所述按壓機構的一側設有送料機構；塑料桶底部設有刮除機構，將注塑完的塑料桶放置到兩個行走架上，且塑料桶位于按壓機構的底部，啟動按壓機構實現壓盤將塑料桶的頂部邊沿按壓，壓槽與塑料桶的頂部抵觸，完成按壓，此時可以啟動液壓桿三實現連接架上升，當刮刀與塑料桶的底部毛刺抵觸后啟動電機二，實現刮刀將塑料桶底部的毛刺刮除，避免放置到輸送帶上因毛刺導致底部不平造成塑料桶傾倒影響輸送。

技術研發人員：蘇由偉,高宗劍
受保護的技術使用者：浙江山鑫塑膠有限公司
技術研發日：
技術公布日：2025/4/28
