本技術涉及膠條擠出機領域，具體為一種具有防堵結構的膠條擠出機上料管道。

背景技術：

1、硅膠別名:硅酸凝膠是一種高活性吸附材料，屬非晶態物質，其化學分子式為msio2·nh2o；除強堿、氫氟酸外不與任何物質發生反應，不溶于水和任何溶劑，無毒無味，化學性質穩定，硅膠在制造的時候，需要將膠條原材料放入擠出機擠壓成條，方便后期硅膠的使用。

2、根據公開專利202022490910.6一種硅膠成條擠出機可知，包括機體、進料口、出料口以及機腿，所述機體為柱體內部中空結構，所述進料口固定連接于機體頂部開設的通孔處，所述出料口設于機體的右側，所述機腿設有四個，機腿的頂部固定連接于機體的底部，該實用新型，通過機體、進料口、出料口以及機腿的相互配合，使得硅膠中可能存在的雜質會經過濾板過濾出去，另外，一些沒有融化徹底的硬塊也不會摻雜到管道內隨出料口出來，保證了原材料的純凈，此外，使得硅膠條原材料邊移動，邊攪拌，從而使得硅膠條原材料的混合更加均勻，得到的硅膠條質量更好，在實現本實用新型的過程中，發明人發現現有技術中至少存在以下問題沒有得到解決，雖然通過轉動軸、推進翼以及攪拌架的相互配合，實現了硅膠條原材料邊移動，邊攪拌，從而使得硅膠條原材料的混合更加均勻解決了硅膠在擠出機中混合的不徹底，導致從出料口出來的硅膠條質地不均勻的問題，但是在使用過程中，傳統的具有防堵結構的膠條擠出機，在上料的過程中，膠條原材料堆積在上料管道內，容易造成上料管道內的堵塞，導致影響到膠條原材料的上料操作。為此，需要設計新的技術方案給予解決。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種具有防堵結構的膠條擠出機上料管道，以解決當前傳統的具有防堵結構的膠條擠出機，在上料的過程中，膠條原材料堆積在上料管道內，容易造成上料管道內的堵塞，導致影響到膠條原材料上料操作的技術問題。

2、為了實現本實用新型的目的，本實用新型所采用的技術方案為：設計一種具有防堵結構的膠條擠出機上料管道，包括上料管道，所述上料管道底部連通有擠出殼體，所述上料管道內部設置有桿體，所述桿體外部頂端安裝有多個攪動葉片；

3、所述桿體底部伸入于擠出殼體內，所述桿體位于擠出殼體內的一端固定有第一錐齒輪，所述第一錐齒輪底部嚙合有第二錐齒輪，所述第二錐齒輪一側固定有螺旋輸送葉片。

4、優選地，所述第二錐齒輪的另一端固定有旋轉桿，所述旋轉桿遠離第二錐齒輪的一端固定有第一電機軸。

5、優選地，所述第一電機軸遠離旋轉桿的一端連接有雙軸電機，所述雙軸電機遠離第一電機軸的一端穿過擠出殼體連接有第二電機軸，所述第二電機軸遠離雙軸電機的一端固定有連接桿。

6、優選地，所述連接桿遠離第二電機軸的一端伸入至儲料箱體內，所述連接桿位于儲料箱體內的一端安裝有多個粉碎葉片。

7、優選地，所述儲料箱體頂部一側安裝有料泵，所述料泵底部連通有第一連接管，所述第一連接管底部伸入至儲料箱體內，所述料泵頂部連通有第二連接管。

8、優選地，所述儲料箱體一側上下兩端均連通有料管的一端，所述料管的另一端可拆卸連接有管蓋，所述儲料箱體前端安裝有工控電腦，所述儲料箱體一側底部固定有支撐底板，所述支撐底板頂部兩側固定有支撐桿，所述支撐桿頂部固定有擠出殼體。

9、與現有技術相比，本實用新型的有益效果在于：

10、1.本實用新型通過錐齒輪、旋轉桿和攪動葉片的結合，可以在雙軸電機帶動螺旋輸送葉片輸送膠條原材料的過程中，經過錐齒輪傳動，帶動上料管道內的旋轉桿旋轉，旋轉桿會帶動攪動葉片，在膠條原材料進入上料管道內部后，會經過攪動葉片將膠條原材料打散，避免了上料管道內的膠條原材料堆積堵塞，而且，雙軸電機還會帶動儲料箱體內的膠條原材料攪動，使儲料箱體內膠條原材料攪動均勻，避免了儲料箱體內的膠條原材料粘合在一起，影響到膠條原材料的出料，將輸送機構、防堵塞機構和攪動機構一體化設置，解決了傳統的具有防堵結構的膠條擠出機，在上料的過程中，膠條原材料堆積在上料管道內，容易造成上料管道內的堵塞，導致影響到膠條原材料上料操作的技術問題。

11、2.本實用新型通過儲料箱體、料泵和連接管的結合，可以利用料泵直接將儲料箱體內的膠條原材料抽出，并將膠條原材料直接輸入到上料管道內，從而省去了人工手動進行上料，提升了上料的便捷性。

技術特征：

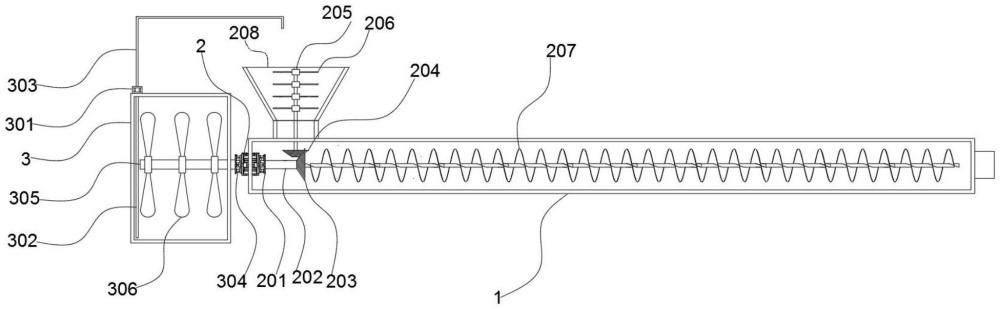

1.一種具有防堵結構的膠條擠出機上料管道，包括上料管道(208)，其特征在于，所述上料管道(208)底部連通有擠出殼體(1)，所述上料管道(208)內部設置有桿體(205)，所述桿體(205)外部頂端安裝有多個攪動葉片(206)；

2.如權利要求1所述的一種具有防堵結構的膠條擠出機上料管道，其特征在于，所述儲料箱體(3)頂部一側安裝有料泵(301)，所述料泵(301)底部連通有第一連接管(302)，所述第一連接管(302)底部伸入至儲料箱體(3)內，所述料泵(301)頂部連通有第二連接管(303)。

3.如權利要求2所述的一種具有防堵結構的膠條擠出機上料管道，其特征在于，所述儲料箱體(3)一側上下兩端均連通有料管(307)的一端，所述料管(307)的另一端可拆卸連接有管蓋(308)，所述儲料箱體(3)前端安裝有工控電腦(309)，所述儲料箱體(3)一側底部固定有支撐底板(310)，所述支撐底板(310)頂部兩側固定有支撐桿(311)，所述支撐桿(311)頂部固定有擠出殼體(1)。

技術總結
本技術涉及一種具有防堵結構的膠條擠出機上料管道，包括上料管道，上料管道底部連通有擠出殼體，上料管道內部設置有桿體，桿體外部頂端安裝有多個攪動葉片，桿體底部伸入于擠出殼體內，本技術可以在雙軸電機帶動螺旋輸送葉片輸送膠條原材料的過程中，經過錐齒輪傳動，帶動上料管道內的旋轉桿旋轉，旋轉桿會帶動攪動葉片，會經過攪動葉片將膠條原材料打散，避免了上料管道內的膠條原材料堆積堵塞，而且，雙軸電機還會帶動儲料箱體內的膠條原材料攪動，使儲料箱體內膠條原材料攪動均勻，避免了儲料箱體內的膠條原材料粘合在一起，影響到膠條原材料的出料，將輸送機構、防堵塞機構和攪動機構一體化設置。

技術研發人員：程杰,李起樓,苗小冬,林依強
受保護的技術使用者：四川中德塑鋼型材有限公司
技術研發日：20240522
技術公布日：2025/4/28
