本技術屬于注塑設備，更具體地說，特別涉及一種防止堵塞的塑料注塑口裝置。

背景技術：

1、注塑機又名注射成型機或注射機，它是將熱塑性塑料或熱固性塑料利用塑料成型模具制成各種形狀的塑料制品的主要成型設備，注塑機按照注射裝置和鎖模裝置的排列方式，可分為立式、臥式和立臥復合式，注塑機能加熱塑料，對熔融塑料施加高壓，使其射出而充滿模具型腔。

2、基于上述，本發明人發現存在以下問題：目前的部分注塑機在使用過后，注塑口一直處于開啟狀態，此時注塑口內殘留的物料與外部冷空氣接觸，從而受冷凝固，導致注塑口容易出現堵塞的情況，影響到設備的生產效率。

3、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提供一種防止堵塞的塑料注塑口裝置，以期達到具有更加實用價值性的目的。

技術實現思路

1、本實用新型一種防止堵塞的塑料注塑口裝置的目的與功效，由以下具體技術手段所達成：

2、一種防止堵塞的塑料注塑口裝置，包括工作臺，所述工作臺的上端面安裝有若干固定環，所述固定環的內部設置有輸料管，所述輸料管的一端安裝有電機，所述電機的輸出端貫穿輸料管至內部安裝有螺旋輸送桿，所述輸料管靠近電機的一側頂部安裝有料斗，所述輸料管遠離電機的一側安裝有出料管，所述出料管的一側安裝有注塑口，所述注塑口的外圍設置有封閉組件。

3、進一步的，所述封閉組件包括設置于注塑口外圍的一組連接件，所述連接件的一端安裝有轉動軸，所述轉動軸上設置有卷簧，所述轉動軸上安裝有半圓擋板。

4、進一步的，所述半圓擋板的一側分別安裝有磁鐵一和磁鐵二。

5、進一步的，所述磁鐵一與磁鐵二通過磁性連接。

6、進一步的，所述出料管的一側安裝有一組固定塊，所述固定塊的內部開設有腔室一，所述腔室一的一側安裝有彈簧一，所述彈簧一的末端連接有限位板，所述限位板的一側安裝有移動桿，所述移動桿的一側通過鉸座安裝有轉動桿，所述轉動桿的末端通過鉸座連接有半圓擋板。

7、進一步的，所述移動桿的內部開設有腔室二，所述腔室二的內部設置有彈簧二，所述彈簧二的兩端連接有一組連接板，所述連接板的一側安裝有梯形塊，所述梯形塊的一端貫穿移動桿至外部。

8、進一步的，所述固定塊的內部開設有腔室三，所述固定塊的一側設置有按壓塊，所述按壓塊的一端貫穿固定塊至腔室三內部安裝有限位塊，所述限位塊的一側安裝有擠壓桿，所述擠壓桿上套設有彈簧三，所述擠壓桿的末端貫穿腔室三至腔室一內部。

9、進一步的，所述注塑口的外部套設有限位圈。

10、與現有技術相比，本實用新型具有如下有益效果：

11、通過卷簧、半圓擋板、磁鐵一和磁鐵二的配合使用，當注塑機使用過后，受到卷簧的作用力半圓擋板復位，磁鐵一和磁鐵二通過磁性連接，從而半圓擋板閉合，避免了注塑口內殘余的物料與外部冷空氣接觸受冷凝固，從而堵塞注塑口的問題。

12、通過移動桿、限位板、彈簧一、轉動桿、彈簧二、連接板和梯形塊的使用，當需要使用注塑機時，按壓移動桿，移動桿帶動限位板向腔室一內側移動并擠壓彈簧一，繼而轉動桿拉動半圓擋板張開并與注塑口相互垂直，同時一組梯形塊的斜面受固定塊兩側的擠壓力并向腔室二內側移動，繼而一組連接板做相對運動并擠壓彈簧二，當梯形塊完全進入腔室一后，彈簧二回彈，繼而使得梯形塊與腔室一的一側相互卡合，此時移動桿被固定，繼而使得半圓擋板始終張開，便于注塑口的使用，操作方便快捷。

13、通過按壓塊、限位塊、彈簧三和擠壓桿的配合使用，當注塑機使用過后，推動按壓塊，按壓塊推動限位塊向腔室三內側移動并擠壓彈簧三，擠壓桿推動梯形塊向腔室二內側移動，此時彈簧一回彈并推動移動桿向腔室一外側移動，轉動桿的傾斜角度改變，受卷簧的作用力半圓擋板復位，此時一組半圓擋板一側的磁鐵一和磁鐵二通過磁性連接，繼而半圓擋板閉合使得注塑口在不使用時處于閉合狀態。

14、通過限位圈的設計，避免了注塑口與模具對接時過度深入，導致模具與半圓擋板接觸產生損壞的問題。

技術特征：

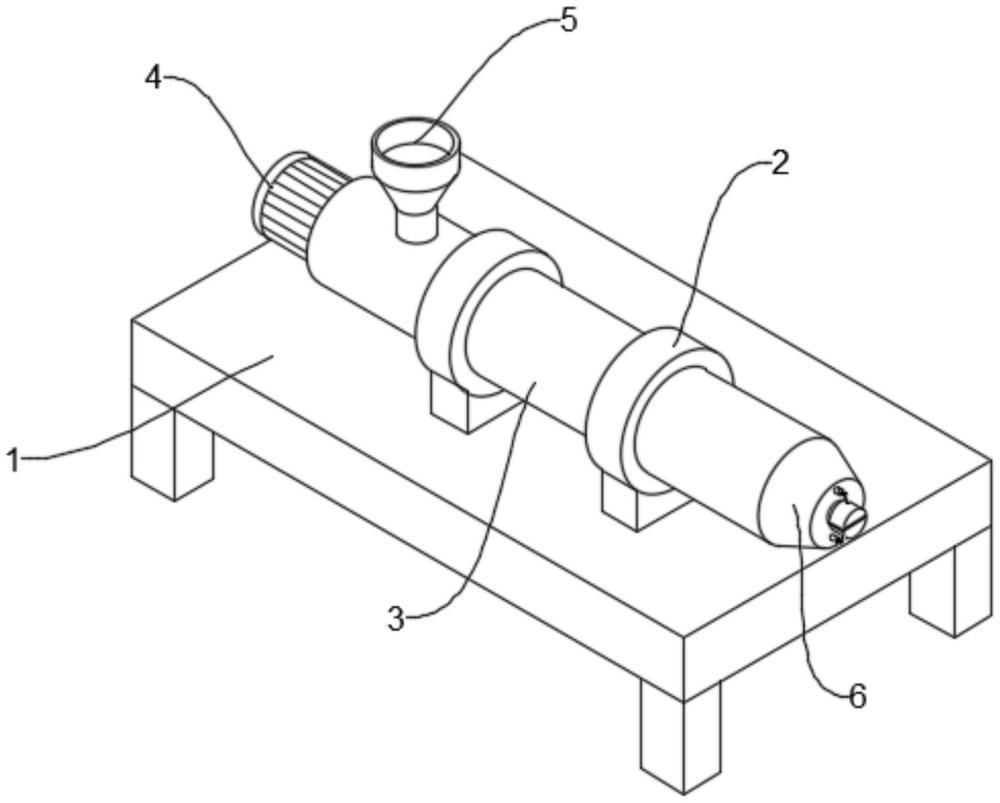

1.一種防止堵塞的塑料注塑口裝置，包括工作臺(1)，其特征在于：所述工作臺(1)的上端面安裝有若干固定環(2)，所述固定環(2)的內部設置有輸料管(3)，所述輸料管(3)的一端安裝有電機(4)，所述電機(4)的輸出端貫穿輸料管(3)至內部安裝有螺旋輸送桿(7)，所述輸料管(3)靠近電機(4)的一側頂部安裝有料斗(5)，所述輸料管(3)遠離電機(4)的一側安裝有出料管(6)，所述出料管(6)的一側安裝有注塑口(8)，所述注塑口(8)的外圍設置有封閉組件。

2.如權利要求1所述一種防止堵塞的塑料注塑口裝置，其特征在于：所述封閉組件包括設置于注塑口(8)外圍的一組連接件(9)，所述連接件(9)的一端安裝有轉動軸(10)，所述轉動軸(10)上設置有卷簧，所述轉動軸(10)上安裝有半圓擋板(11)。

3.如權利要求2所述一種防止堵塞的塑料注塑口裝置，其特征在于：所述半圓擋板(11)的一側分別安裝有磁鐵一(14)和磁鐵二(15)。

4.如權利要求3所述一種防止堵塞的塑料注塑口裝置，其特征在于：所述磁鐵一(14)與磁鐵二(15)通過磁性連接。

5.如權利要求2所述一種防止堵塞的塑料注塑口裝置，其特征在于：所述出料管(6)的一側安裝有一組固定塊(12)，所述固定塊(12)的內部開設有腔室一(16)，所述腔室一(16)的一側安裝有彈簧一(17)，所述彈簧一(17)的末端連接有限位板(18)，所述限位板(18)的一側安裝有移動桿(19)，所述移動桿(19)的一側通過鉸座安裝有轉動桿(20)，所述轉動桿(20)的末端通過鉸座連接有半圓擋板(11)。

6.如權利要求5所述一種防止堵塞的塑料注塑口裝置，其特征在于：所述移動桿(19)的內部開設有腔室二(21)，所述腔室二(21)的內部設置有彈簧二(22)，所述彈簧二(22)的兩端連接有一組連接板(23)，所述連接板(23)的一側安裝有梯形塊(24)，所述梯形塊(24)的一端貫穿移動桿(19)至外部。

7.如權利要求5所述一種防止堵塞的塑料注塑口裝置，其特征在于：所述固定塊(12)的內部開設有腔室三(26)，所述固定塊(12)的一側設置有按壓塊(25)，所述按壓塊(25)的一端貫穿固定塊(12)至腔室三(26)內部安裝有限位塊(27)，所述限位塊(27)的一側安裝有擠壓桿(29)，所述擠壓桿(29)上套設有彈簧三(28)，所述擠壓桿(29)的末端貫穿腔室三(26)至腔室一(16)內部。

8.如權利要求1所述一種防止堵塞的塑料注塑口裝置，其特征在于：所述注塑口(8)的外部套設有限位圈(13)。

技術總結
本技術提供一種防止堵塞的塑料注塑口裝置，涉及注塑設備技術領域，包括工作臺，所述工作臺的上端面安裝有若干固定環，所述固定環的內部設置有輸料管，所述輸料管的一端安裝有電機，所述電機的輸出端貫穿輸料管至內部安裝有螺旋輸送桿，所述輸料管靠近電機的一側頂部安裝有料斗，所述輸料管遠離電機的一側安裝有出料管，所述出料管的一側安裝有注塑口，所述注塑口的外圍設置有封閉組件，本裝置可在注塑機不使用時將注塑口閉合，避免了注塑口內殘余的物料與外部冷空氣接觸受冷凝固，從而堵塞注塑口的問題。

技術研發人員：徐朝偉,陸燕
受保護的技術使用者：鹽城市愛博模塑有限公司
技術研發日：20240611
技術公布日：2025/4/24
