本技術涉及鞋底加工，尤其涉及一種鞋底加工用切邊機。

背景技術：

1、橡膠鞋底是常見的鞋底，應用于各種鞋類，目前，橡膠鞋底主要采用注塑的方式進行加工，注塑時通常是一次注塑出多個橡膠鞋底，多個成型的橡膠鞋底之間通過澆注水口（也稱湯口或澆口）相連，水口切斷后在橡膠鞋底的外邊緣留下多余的水口，需要將多余的水口切除。

2、現有的一種鞋底加工用切邊機，在進行使用時，對加工槽內部切邊完畢后的產品，不便于工作人員進行快捷的拿取，只能進行使用外部工具對加工完畢后的產品進行翹起，影響產品的加工效率，也不便于工作人員對加工完畢后的產品進行放置和對沒加工的產品進行拿取。

技術實現思路

1、為解決上述的技術問題，本實用新型提供一種鞋底加工用切邊機。

2、本實用新型采用以下技術方案實現：一種鞋底加工用切邊機，包括取料機構、切邊機構和存放機構，所述取料機構的底端設置有切邊機構，所述切邊機構的底部設置有存放機構，所述存放機構位于取料機構的底端；

3、所述取料機構包括加工板，所述加工板的頂部開設有產品切邊槽，所述加工板的底端固定連接有伸縮氣缸，所述伸縮氣缸的頂部固定連接有延伸桿，所述延伸桿的頂端焊接有模具板。

4、通過上述技術方案，伸縮氣缸配合延伸桿帶動頂端的模具板來進行不同位置高度的調節。

5、作為上述方案的進一步改進，所述模具板位于產品切邊槽的內部，所述延伸桿位于產品切邊槽的內部，所述產品切邊槽位于加工板的內部。

6、作為上述方案的進一步改進，所述切邊機構包括工作臺，所述工作臺的頂端固定連接有支撐架，所述支撐架的頂端固定連接有切邊氣缸，所述切邊氣缸的底端螺紋連接有安裝環，所述安裝環的底部螺紋連接有切邊刀具，所述工作臺的頂部固定連接有控制板。

7、通過上述技術方案，切邊氣缸便于帶動底端的安裝環和切邊刀具來進行向下的位置高度調節。

8、作為上述方案的進一步改進，所述工作臺的頂部螺紋連接有加工板，所述工作臺的內部設置有伸縮氣缸，所述切邊刀具位于產品切邊槽的頂端。

9、作為上述方案的進一步改進，所述存放機構包括支撐板，所述支撐板的頂部開設有抽拉槽，所述支撐板的內部焊接有支撐桿，所述抽拉槽的內部滑動連接有滑塊，所述滑塊的頂端固定連接有產品放置框。

10、通過上述技術方案，產品放置框以支撐板的數量設置為兩個，便于對未加工的產品和需要加工的產品進行放置。

11、作為上述方案的進一步改進，所述產品放置框的底端滑動連接有支撐板，所述產品放置框位于工作臺的底端，所述支撐桿的頂端固定連接有工作臺。

12、相比現有技術，本實用新型的有益效果在于：

13、本實用新型通過加工板設置內部的伸縮氣缸配合延伸桿帶動頂端的模具板在產品切邊槽的內部，來進行位置高度的升降，便于對產品切割邊槽內部切邊完畢后的產品進行頂起，便于工作人員對切邊完畢后的產品進行拿取，提高了設備使用時的加工效率。

14、本實用新型通過設置切邊氣缸帶動底端的切邊刀具向產品切邊槽的內部進行位置延伸，便于對放置到產品切邊槽內部的產品進行對產品的加工，通過設置安裝環便于對不同形狀的切邊刀具進行更換，為工作人員的使用帶來了便捷性，通過設置產品放置框底端的滑塊在抽拉槽的內部進行前后位置的延伸，便于對加工完畢和未加工的產品進行放置。

技術特征：

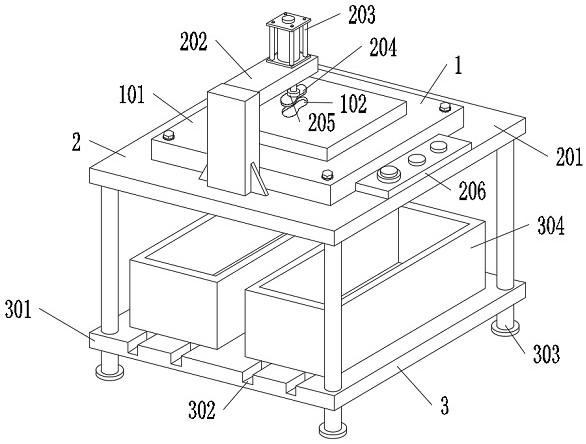

1.一種鞋底加工用切邊機，其特征在于，包括取料機構（1）、切邊機構（2）和存放機構（3），所述取料機構（1）的底端設置有切邊機構（2），所述切邊機構（2）的底部設置有存放機構（3），所述存放機構（3）位于取料機構（1）的底端；

2.如權利要求1所述的一種鞋底加工用切邊機，其特征在于：所述模具板（105）位于產品切邊槽（102）的內部，所述延伸桿（104）位于產品切邊槽（102）的內部，所述產品切邊槽（102）位于加工板（101）的內部。

3.如權利要求1所述的一種鞋底加工用切邊機，其特征在于：所述切邊機構（2）包括工作臺（201），所述工作臺（201）的頂端固定連接有支撐架（202），所述支撐架（202）的頂端固定連接有切邊氣缸（203），所述切邊氣缸（203）的底端螺紋連接有安裝環（205），所述安裝環（205）的底部螺紋連接有切邊刀具（204），所述工作臺（201）的頂部固定連接有控制板（206）。

4.如權利要求3所述的一種鞋底加工用切邊機，其特征在于：所述工作臺（201）的頂部螺紋連接有加工板（101），所述工作臺（201）的內部設置有伸縮氣缸（103），所述切邊刀具（204）位于產品切邊槽（102）的頂端。

5.如權利要求1所述的一種鞋底加工用切邊機，其特征在于：所述存放機構（3）包括支撐板（301），所述支撐板（301）的頂部開設有抽拉槽（302），所述支撐板（301）的內部焊接有支撐桿（303），所述抽拉槽（302）的內部滑動連接有滑塊（305），所述滑塊（305）的頂端固定連接有產品放置框（304）。

6.如權利要求5所述的一種鞋底加工用切邊機，其特征在于：所述產品放置框（304）的底端滑動連接有支撐板（301），所述產品放置框（304）位于工作臺（201）的底端，所述支撐桿（303）的頂端固定連接有工作臺（201）。

技術總結
本技術涉及鞋底加工技術領域，公開了一種鞋底加工用切邊機，包括取料機構、切邊機構和存放機構，所述取料機構的底端設置有切邊機構，所述切邊機構的底部設置有存放機構，所述存放機構位于取料機構的底端；所述取料機構包括加工板，所述加工板的頂部開設有產品切邊槽，所述加工板的底端固定連接有伸縮氣缸，所述伸縮氣缸的頂部固定連接有延伸桿，所述延伸桿的頂端焊接有模具板。本技術通過加工板設置內部的伸縮氣缸配合延伸桿帶動頂端的模具板在產品切邊槽的內部，來進行位置高度的升降，便于對產品切割邊槽內部切邊完畢后的產品進行頂起，便于工作人員對切邊完畢后的產品進行拿取，提高了設備使用時的加工效率。

技術研發人員：許佑年,許磊,楊道華
受保護的技術使用者：巢湖市千百意鞋業有限公司
技術研發日：20240516
技術公布日：2025/4/28
