本技術涉及注塑領域，特別涉及一種含有雙旋向螺栓的注塑產品變形矯正裝置。

背景技術：

1、玻璃纖維增強塑料材料由于優異性能被廣泛應用，但是由于材料受收縮及玻纖取向的影響，同時受限于產品結構對材料流動的影響，使注塑產品普遍存在翹曲變形問題。產品翹曲變形一般無法通過調整注塑工藝參數來解決，通常需要使用復雜的矯正裝置對產品進行與翹曲方向相反的反方向變形矯正來加以解決，這就對矯正裝置的設計提出了可靠性，操作簡單，成本低的要求。

技術實現思路

1、為了解決玻璃纖維增強塑料注塑產品翹曲變形的難題，本實用新型提供一種

2、含有雙旋向螺栓的注塑產品變形矯正裝置，利用雙旋向螺栓和鎖緊螺母將矯正治具與壓下肘夾壓頭進行可靠連接，實現矯正治具與肘夾同時運動，達到對產品進行反方向變形的矯正作業。同時，雙旋向螺栓和螺母也保證了矯正治具的位置精度。通過簡單的旋轉雙旋向螺栓，可以使肘夾壓頭實現相向靠近運動或相背遠離運動，從而調整矯正治具的壓下高度位置，達到調整矯正變形量的功能。實現矯正的可靠，簡單，低成本的要求。

3、本實用新型的技術方案是：一種含有雙旋向螺栓的注塑產品變形矯正裝置，

4、包括底座、支架、肘夾、雙旋向螺栓、矯正治具和支撐塊，四個所述支撐塊分別設置在所述底座的四角，所述支架呈l型，設置在底座的上端；所述肘夾的壓頭端設置在雙旋向螺栓右旋螺紋端，通過右旋螺母鎖緊，肘夾主體設置在支架的水平部分的端頭；所述矯正治具與產品形狀相匹配，設置在雙旋向螺栓的左旋螺紋端，通過左旋螺母鎖緊。

5、在上述技術方案中，所述雙旋向螺栓中間是扳手槽的位置，上端是右旋螺紋端，與肘夾壓頭的螺紋孔旋向一致，下端是左旋螺紋端，與矯正治具上的安裝孔螺紋相匹配；

6、本實用新型的有益效果是：使用雙旋向螺栓和右旋螺母、左旋螺母，可以實現肘夾與矯正治具的可靠連接，使肘夾和矯正治具同時運動，保證矯正治具的位置精度。同時避免了矯正治具的單獨安放、位置對正等作業，提搞了矯正精度和效率。

7、使用雙旋向螺栓，可以實現螺栓兩端的肘夾和矯正治具的距離可以同時縮小或增大。通過旋轉雙旋向螺栓，在保持肘夾與矯正治具相對位置不變的情況下，實現兩者距離的調整，即實現了矯正治具的壓下位置的調整，實現了靈活調整矯正變形量。

技術特征：

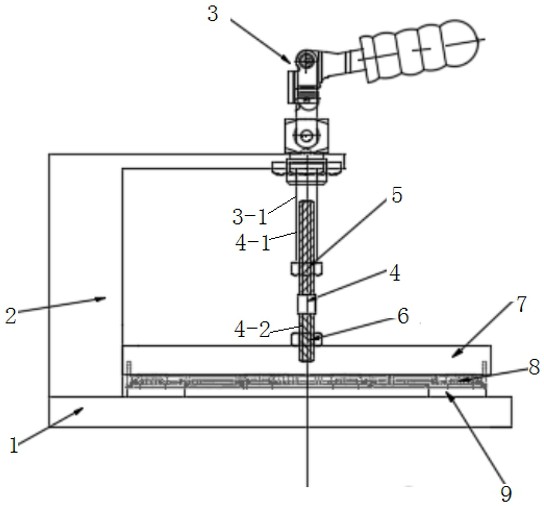

1.一種含有雙旋向螺栓的注塑產品變形矯正裝置，其特征在于：包括底座（1）、支架（2）、肘夾（3）、雙旋向螺栓（4）、矯正治具（7）和支撐塊（9），四個所述支撐塊（9）分別設置在所述底座（1）的四角，所述支架（2）呈l型，設置在底座（1）的上端；所述肘夾（3）的壓頭（3-1）端設置在雙旋向螺栓（4）右旋螺紋端（4-1），通過右旋螺母（5）鎖緊，肘夾（3）主體設置在支架（2）的水平部分的端頭；所述矯正治具（7）與產品形狀相匹配，與設置在雙旋向螺栓（4）的左旋螺紋端（4-2）連接，通過左旋螺母（6）鎖緊。

2.根據權利要求1所述一種含有雙旋向螺栓的注塑產品變形矯正裝置，其特征在于：所述雙旋向螺栓（4）中間是扳手槽（4-3）的位置，上端是右旋螺紋端（4-1），與肘夾（3）壓頭的螺紋孔旋向一致，下端是左旋螺紋端（4-2），與矯正治具（7）上的安裝孔螺紋相匹配。

技術總結
本技術涉及注塑領域，特別涉及一種含有雙旋向螺栓的注塑產品變形矯正裝置。四個支撐塊分別設置在底座的四角，支架設置在底座的上端；雙旋向螺栓中間是扳手槽的位置，上端是右旋螺紋端，與肘夾壓頭的螺紋孔旋向一致，下端是左旋螺紋端，與矯正治具上的安裝孔螺紋相匹配；肘夾的壓頭的一端設置在與雙旋向螺栓右旋螺紋連接端，通過右旋螺母鎖緊，肘夾本體另一端設置在支架的水平部分的端頭；矯正治具設置在雙旋向螺栓的左旋螺紋端，通過左旋螺母鎖緊。本技術利用雙旋向螺栓和鎖緊螺母將矯正治具與壓下肘夾壓頭進行可靠連接，實現矯正治具與肘夾同時運動，達到對產品進行反方向變形的矯正作業。

技術研發人員：張猛,烏力吉,張永春,張紅帥
受保護的技術使用者：天津中環新宇科技有限公司
技術研發日：20240511
技術公布日：2025/4/28
