本技術涉及3d打印，尤其涉及一種拋料機構及立體成型設備。

背景技術：

1、3d打印過程中，打印材料由擠出機推送到打印頭中，通過加熱塊對打印材料進行加熱，使得打印材料變?yōu)槿廴跔顟B(tài)，繼而根據打印模型的輪廓噴涂在打印平臺上。

2、在進行多色打印時，根據打印需求進行打印材料的更換。由于打印材料在打印頭內靠近出口的一段為熔融狀態，為避免熔融的打印材料被抽出，在更換打印材料時，對打印材料進行切割，將熔融的打印材料留在打印頭內，在新的打印材料進入打印頭后，將原熔融打印材料擠出，以防止不同顏色或?qū)傩缘暮牟幕旌?，影響打印效果，而后進行新的打印材料的打印。現有技術中，打印頭擠出的原打印材料的位置是固定的，在頻繁更換打印材料時，擠出的打印材料將產生堆積，占用打印空間，需要操作人員手動清理，操作麻煩，無法實現自動清理。

技術實現思路

1、有鑒于此，為解決上述至少一項技術問題，本實用新型提供一種拋料機構及立體成型設備。

2、為達到上述目的，本實用新型主要提供如下技術方案：

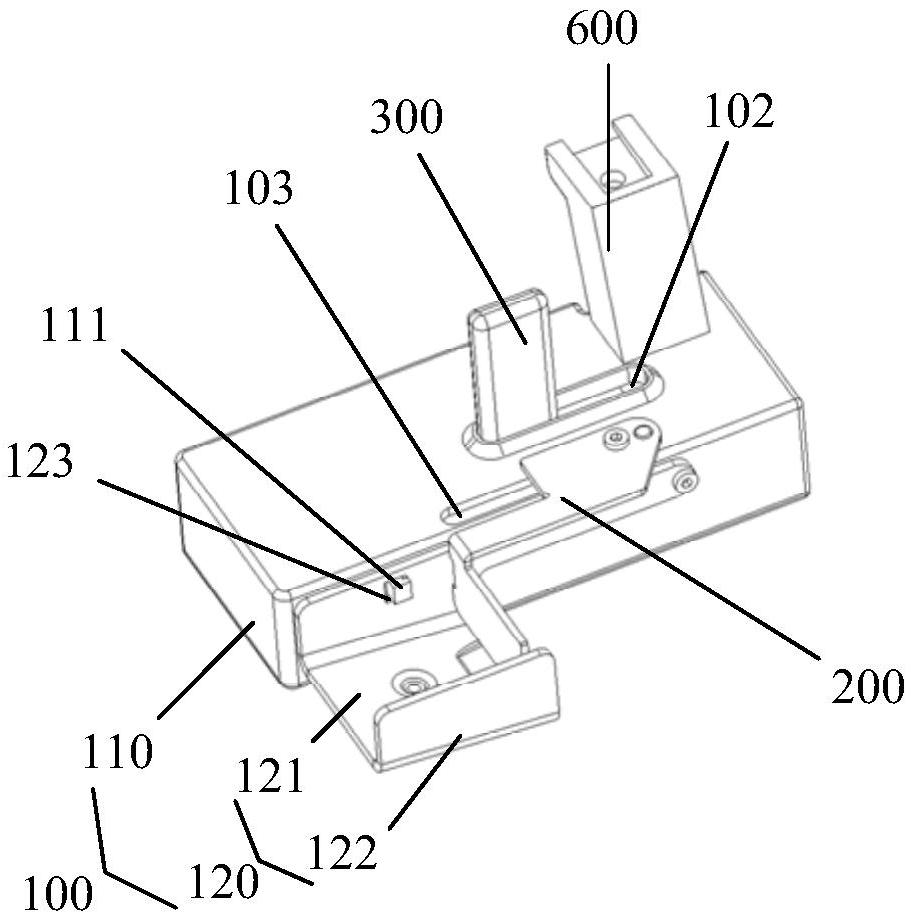

3、一方面，本實用新型提供了一種拋料機構，包括：

4、承載件，承載件用于承接打印材料；

5、推動件，推動件的位置包括第一位置和第二位置；

6、作用組件，作用組件至少與推動件連接，作用組件用于在打印材料噴出至承載件前，帶動推動件移動至第二位置，以及在打印材料噴出至承載件后，帶動推動件由第二位置移動至第一位置，以推動打印材料離開承載件。

7、另一方面，本實用新型還提供一種立體成型設備，包括如上述中任一項的拋料機構。

8、本實用新型提出的一種拋料機構及立體成型設備，主要通過推動件在第一位置和第二位置之間移動，實現自動移動打印材料，無需人工進行打印材料的清理?，F(xiàn)有技術中，打印頭擠出的原打印材料的位置是固定的，在頻繁更換打印材料時，擠出的打印材料將產生堆積，占用打印空間，需要操作人員手打清理，操作麻煩，無法實現自動清理。與現有技術相比，本申請文件中，在擠出原打印材料前，通過作用組件將推動件移動到第二位置，待原打印材料被擠出到承載件后，作用組件作用于推動件，使得推動件由第二位置移動到第一位置，繼而推動承載件上的原打印材料，如此循環，實現自動清理承載件上的打印材料，無需人工清理，實現換料的智能化。

技術特征：

1.一種拋料機構，其特征在于，包括：

2.根據權利要求1所述的拋料機構，其特征在于，

3.根據權利要求2所述的拋料機構，其特征在于，

4.根據權利要求3所述的拋料機構，其特征在于，

5.根據權利要求3所述的拋料機構，其特征在于，

6.根據權利要求5所述的拋料機構，其特征在于，

7.根據權利要求5所述的拋料機構，其特征在于，

8.根據權利要求2所述的拋料機構，其特征在于，

9.根據權利要求2所述的拋料機構，其特征在于，

10.根據權利要求2所述的拋料機構，其特征在于，

11.根據權利要求10所述的拋料機構，其特征在于，

12.根據權利要求1所述的拋料機構，其特征在于，

13.根據權利要求12所述的拋料機構，其特征在于，

14.根據權利要求1所述的拋料機構，其特征在于，

15.根據權利要求14所述的拋料機構，其特征在于，

16.根據權利要求14所述的拋料機構，其特征在于，

17.根據權利要求14所述的拋料機構，其特征在于，

18.根據權利要求1所述的拋料機構，其特征在于，所述拋料機構還包括：

19.一種立體成型設備，其特征在于，包括如上述權利要求1-18中任一項所述的拋料機構。

20.根據權利要求19所述的立體成型設備，其特征在于，

技術總結
本技術公開了一種拋料機構及立體成型設備，推動件在第一位置和第二位置之間移動，實現每次擠出打印材料后自動移動打印材料，無需人工進行打印材料的清理。本技術的主要技術方案為：一種拋料機構，包括承載件，承載件用于承接打印材料；推動件，推動件的位置包括第一位置和第二位置；作用組件，作用組件至少與推動件連接，作用組件用于在打印材料噴出至承載件前，帶動推動件移動至第二位置，以及在打印材料噴出至承載件后，帶動推動件移動至第一位置，以推動打印材料離開承載件。本技術主要用于打印材料的拋料。

技術研發人員：朱再群
受保護的技術使用者：深圳市成大器科技有限公司
技術研發日：20240625
技術公布日：2025/4/28
