本技術涉及水杯翻蓋連接軸生產，具體為一種水杯翻蓋連接軸的生產設備。

背景技術：

1、翻蓋水杯是指水杯的一側有杯把手，杯蓋通過鉸鏈與茶杯連接在一起的杯子；

2、如已公開的實用新型提供了“一種杯蓋轉動連接件的成型模具”，其公告號為：cn212097287u，該專利包括底座，半圓型模具一，所述半圓型模具一固定安裝在所述底座的頂部；半圓型模具二，所述半圓型模具二設置在所述底座的頂部，具有使用方便，能夠簡單有效的制作空心型連接件，同時便于取出空心型連接件，操作期間簡單便捷的優點；

3、但是該專利不具備快速冷卻機構，注塑成型后的工件需要在注塑模具里冷卻較長時間后才能取出，這無疑會降低生產效率，因此，本實用新型的目的在于，通過快速冷卻機構提高水杯翻蓋連接軸的生產效率。

技術實現思路

1、本實用新型的目的在于提供一種水杯翻蓋連接軸的生產設備，具備快速冷卻功能的優點，解決了現有杯蓋轉動連接件的成型模具不具備快速冷卻機構，注塑成型后的工件需要在注塑模具里冷卻較長時間后才能取出，這無疑會降低生產效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水杯翻蓋連接軸的生產設備，包括底座，所述底座的底部固定連接有支撐架，所述底座的頂部固定連接有下冷卻桶，所述底座頂部的一側固定連接有支撐板，所述支撐板的頂部固定連接有頂板，所述頂板的表面開設有通口，所述頂板頂部的一側設置有電動推桿，所述電動推桿的伸縮端固定連接有連接板，所述連接板的左側固定連接有卡套，所述支撐板的右側固定連接有限位條，所述卡套的內腔與限位條的表面活動連接，所述連接板遠離卡套的一側固定連接有固定套，所述固定套的內腔固定連接有上冷卻桶，所述下冷卻桶和上冷卻桶的內腔均設置有模具，所述上冷卻桶的底部固定連接有上密封盤，所述下冷卻桶的頂部固定連接有下密封盤，所述上冷卻桶的右側設置有連接管，所述連接管的頂部連通有波紋管，所述頂板底部的一側固定連接有水泵，所述波紋管的頂部與水泵的底部連通。

3、優選的，所述支撐架頂部的一側設置有接水箱，所述接水箱的正面設置有排水管。

4、優選的，所述水泵的頂部設置有接水管，接水管的頂部設置有安裝盤。

5、優選的，所述模具的頂部設置有注塑口，所述注塑口的內腔設置有防塵塞。

6、優選的，所述下冷卻桶右側的底部設置有出水管，出水管的內腔設置有密封塞。

7、優選的，所述卡套內腔的一側設置有限位輪，限位輪的一側與限位條的表面接觸。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過設置底座、支撐架、下冷卻桶、支撐板、頂板、通口、電動推桿、連接板、卡套、限位條、固定套、上冷卻桶、模具、上密封盤、下密封盤、連接管、波紋管和水泵，電動推桿的伸縮端帶動連接板及其一側的上冷卻桶向下移動至上冷卻桶底部的上密封盤與下冷卻桶頂部的下密封盤接觸并貼緊，工件注塑完成后，水泵將外部冷水抽入上冷卻桶和下冷卻桶之間，冷水在模具的外表面流動會加速模具內腔工件的成型速度。

10、2、本實用新型通過設置接水箱，用于接收下冷卻桶中排出的冷卻用水，且方便后續處理，通過設置接水管及其頂部的安裝盤，使水泵的工作端能夠與外部供水管進行連接，通過設置注塑口，方便水杯翻蓋連接軸生產車間的工人向模具的內腔注入物料，通過設置出水管，用于排出下冷卻桶內腔的冷卻用水，通過設置限位輪，用于降低卡套內壁與限位條表面之間的摩擦力，使卡套在限位條表面滑動時更加順滑。

技術特征：

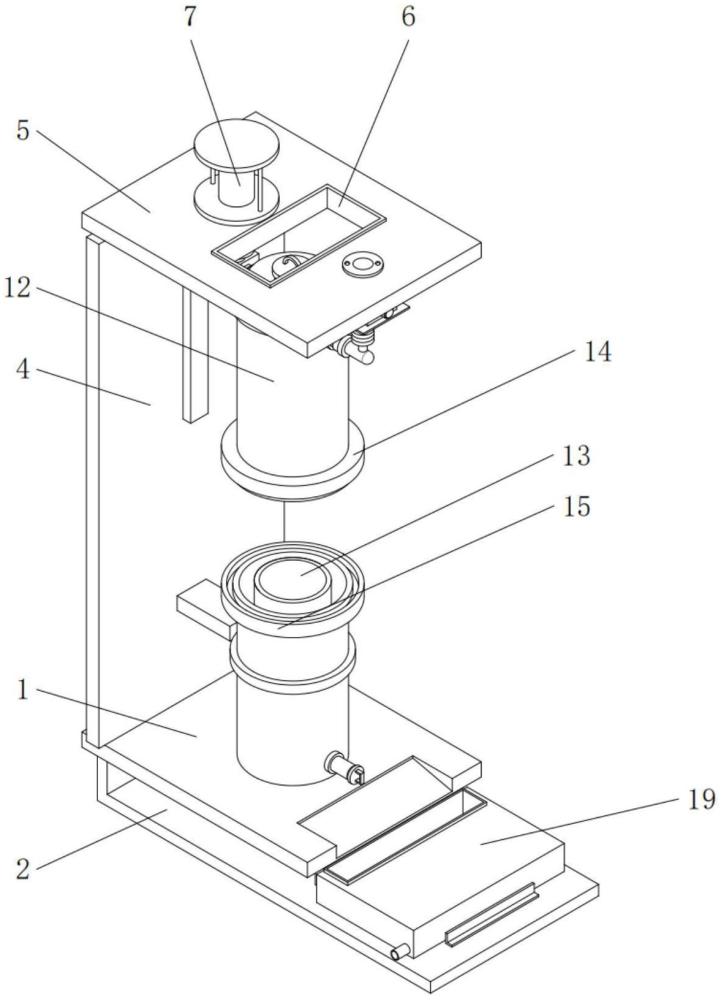

1.一種水杯翻蓋連接軸的生產設備，包括底座(1)，其特征在于：所述底座(1)的底部固定連接有支撐架(2)，所述底座(1)的頂部固定連接有下冷卻桶(3)，所述底座(1)頂部的一側固定連接有支撐板(4)，所述支撐板(4)的頂部固定連接有頂板(5)，所述頂板(5)的表面開設有通口(6)，所述頂板(5)頂部的一側設置有電動推桿(7)，所述電動推桿(7)的伸縮端固定連接有連接板(8)，所述連接板(8)的左側固定連接有卡套(9)，所述支撐板(4)的右側固定連接有限位條(10)，所述卡套(9)的內腔與限位條(10)的表面活動連接，所述連接板(8)遠離卡套(9)的一側固定連接有固定套(11)，所述固定套(11)的內腔固定連接有上冷卻桶(12)，所述下冷卻桶(3)和上冷卻桶(12)的內腔均設置有模具(13)，所述上冷卻桶(12)的底部固定連接有上密封盤(14)，所述下冷卻桶(3)的頂部固定連接有下密封盤(15)，所述上冷卻桶(12)的右側設置有連接管(16)，所述連接管(16)的頂部連通有波紋管(17)，所述頂板(5)底部的一側固定連接有水泵(18)，所述波紋管(17)的頂部與水泵(18)的底部連通。

2.根據權利要求1所述的一種水杯翻蓋連接軸的生產設備，其特征在于：所述支撐架(2)頂部的一側設置有接水箱(19)，所述接水箱(19)的正面設置有排水管。

3.根據權利要求1所述的一種水杯翻蓋連接軸的生產設備，其特征在于：所述水泵(18)的頂部設置有接水管，接水管的頂部設置有安裝盤。

4.根據權利要求1所述的一種水杯翻蓋連接軸的生產設備，其特征在于：所述模具(13)的頂部設置有注塑口(20)，所述注塑口(20)的內腔設置有防塵塞。

5.根據權利要求1所述的一種水杯翻蓋連接軸的生產設備，其特征在于：所述下冷卻桶(3)右側的底部設置有出水管，出水管的內腔設置有密封塞。

6.根據權利要求1所述的一種水杯翻蓋連接軸的生產設備，其特征在于：所述卡套(9)內腔的一側設置有限位輪，限位輪的一側與限位條(10)的表面接觸。

技術總結
本技術公開了一種水杯翻蓋連接軸的生產設備，包括底座，所述底座的底部固定連接有支撐架，所述底座的頂部固定連接有下冷卻桶，所述底座頂部的一側固定連接有支撐板，所述支撐板的頂部固定連接有頂板。本技術通過設置底座、支撐架、下冷卻桶、支撐板、頂板、通口、電動推桿、連接板、卡套、限位條、固定套、上冷卻桶、模具、上密封盤、下密封盤、連接管、波紋管和水泵，電動推桿的伸縮端帶動連接板及其一側的上冷卻桶向下移動至上冷卻桶底部的上密封盤與下冷卻桶頂部的下密封盤接觸并貼緊，工件注塑完成后，水泵將外部冷水抽入上冷卻桶和下冷卻桶之間，冷水在模具的外表面流動會加速模具內腔工件的成型速度。

技術研發人員：曾曉洪,張銀紅,曾學仁,徐慶良,黃冠列
受保護的技術使用者：廣州市寶貝樂嬰童用品有限公司
技術研發日：20240703
技術公布日：2025/4/28
