本技術涉及模具，特別涉及一種制作隱形眼鏡用的凹模和凸模結構。

背景技術：

1、隱形眼鏡，也叫角膜接觸鏡、角膜接觸眼鏡，是指一種戴在眼球角膜上，用以矯正視力或保護眼睛的鏡片；根據材料的軟硬它包括硬性、半硬性、軟性三種，隱形眼鏡不僅從外觀上和方便性方面給近視、遠視、散光等屈光不正患者帶來了很大的改善，而且視野寬闊、視物逼真，此外在控制青少年近視、散光發展，治療特殊的眼病等方面也發揮了特殊的功效。

2、隱形眼鏡的三大生產工藝分別是車削、離心、模壓，其中模壓工藝生產的鏡片的特性為鏡片柔軟，佩戴舒適無異物感；模壓的工藝流程是,利用金屬模具制作聚酯下模和上模，金屬模具由精密數控機床打磨而成；液體鏡片單體滴入下模，將上模套入下模扣緊,紫外線照射固化,開模整邊；模具的結構形狀設計不同往往會影響生產設備的設計構造和生產工序的繁簡程度，生產的流暢性及便利性，特別是會影響到各工序鏡片的品質和合格率，如何設計出優質的用于制作隱形眼鏡的上模或下模是亟需解決的問題。

技術實現思路

1、本實用新型目的是：提供一種制作隱形眼鏡用的凹模和凸模結構，以解決現有技術中相關問題。

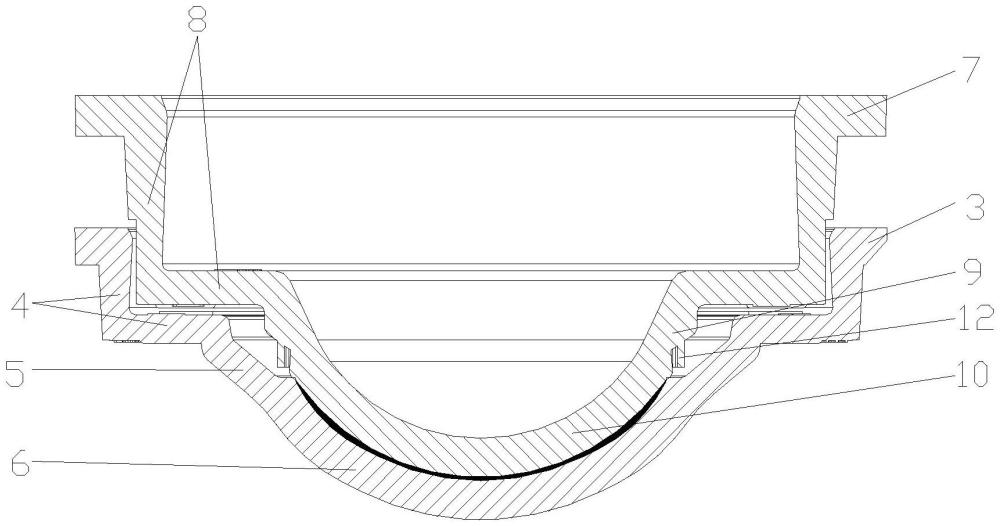

2、本實用新型的技術方案是：一種制作隱形眼鏡用的凹模和凸模結構，所述凸模蓋合在凹模的內部以形成用來制作隱形眼鏡用的模腔；

3、所述凹模包括環形的第一凸臺、以第一凸臺的內環為基礎向下方延伸的截面呈l形的第一環形臺階、以第一環形臺階的內環為基礎向下方延伸的第一圓盤；所述第一圓盤包括從上至下依次連接的圓錐環、凹模腔圓盤，所述圓錐環上端開口大、下端開口小，所述凹模腔圓盤的內表面突出于圓錐環的內表面；

4、所述凸模包括環形的第二凸臺、以第二凸臺的內環為基礎向下方延伸的截面呈l形的第二環形臺階、以第二環形臺階的內環為基礎向下方延伸的第二圓盤；所述第二圓盤包括從上至下依次連接的連接環、凸模腔圓盤，當所述凸模蓋合在凹模上時，凹模腔圓盤與凸模腔圓盤圍合形成模腔。

5、優選的，當所述凸模蓋合在凹模上時，所述第一環形臺階和所述第二環形臺階過盈配合。

6、優選的，所述連接環的外表面沿其周向豎直向下均勻間隔設置有多個矩形齒。

7、優選的，所述第二環形臺階的豎直部其中與第一環形臺階接觸的外表面均勻間隔設置有多個凸起，多個所述凸起沿第二環形臺階的周向設置。

8、優選的，所述第一環形臺階的水平部的頂面向上突出設置有多個第一墊塊。

9、優選的，所述第二環形臺階的水平部的底面向下突出設置有多個第二墊塊。

10、優選的，當所述凸模蓋合在凹模上時，所述連接環和圓錐環之間有空間。

11、與現有技術相比，本實用新型的優點是：

12、(1)本實用新型中的一種制作隱形眼鏡用的凹模和凸模結構，當凸模蓋合在凹模上時，第一環形臺階和第二環形臺階過盈配合，該過盈配合實現凸模與凹模之間蓋合后的自鎖，該自鎖結構可以有效防止在液體鏡片固化時會撐開蓋合好的凸模與凹模，還可以保證不同批次制作隱形眼鏡的鏡片厚度的一致性。

13、(2)本實用新型中連接環的外表面沿其周向豎直向下均勻間隔設置有多個矩形齒；在合模固化完成后，溢出的多余的制鏡材料固化包裹在凸模的矩形齒上被凸模帶走，隱形眼鏡的鏡片成品留在凹模中一起進入下一個工序，避免多余的固化后的制鏡材料掉落至凹模影響鏡片。

14、(3)本實用新型中多個凸起以及第一墊塊和第二墊塊的設置，保證凸模蓋合在凹模的內部時，第一臺階和第二臺階之間有空隙；如果第一臺階和第二臺階之間沒有空隙，凸模和凹模蓋合時則為一個密閉的空間，二者蓋合會很費力，也不利于隱形眼鏡的成型。

15、(4)本實用新型中，當凸模蓋合在凹模上時，連接環和圓錐環之間有空間，便于隱形眼鏡的模腔中多余的液體鏡片單體的溢出。

技術特征：

1.一種制作隱形眼鏡用的凹模和凸模結構，其特征在于：所述凸模蓋合在凹模的內部以形成用來制作隱形眼鏡用的模腔；

2.根據權利要求1所述的一種制作隱形眼鏡用的凹模和凸模結構，其特征在于：當所述凸模蓋合在凹模上時，所述第一環形臺階和所述第二環形臺階過盈配合。

3.根據權利要求1所述的一種制作隱形眼鏡用的凹模和凸模結構，其特征在于：所述連接環的外表面沿其周向豎直向下均勻間隔設置有多個矩形齒。

4.根據權利要求2所述的一種制作隱形眼鏡用的凹模和凸模結構，其特征在于：所述第二環形臺階的豎直部其中與第一環形臺階接觸的外表面均勻間隔設置有多個凸起，多個所述凸起沿第二環形臺階的周向設置。

5.根據權利要求1所述的一種制作隱形眼鏡用的凹模和凸模結構，其特征在于：所述第一環形臺階的水平部的頂面向上突出設置有多個第一墊塊。

6.根據權利要求1所述的一種制作隱形眼鏡用的凹模和凸模結構，其特征在于：所述第二環形臺階的水平部的底面向下突出設置有多個第二墊塊。

7.根據權利要求1所述的一種制作隱形眼鏡用的凹模和凸模結構，其特征在于：當所述凸模蓋合在凹模上時，所述連接環和圓錐環之間有空間。

技術總結
本技術涉及模具技術領域，特別涉及一種制作隱形眼鏡用的凹模和凸模結構；凸模蓋合在凹模的內部以形成用來制作隱形眼鏡用的模腔；凹模包括環形的第一凸臺、以第一凸臺的內環為基礎向下方延伸的截面呈L形的第一環形臺階、以第一環形臺階的內環為基礎向下方延伸的第一圓盤；第一圓盤包括從上至下依次連接的圓錐環、凹模腔圓盤，圓錐環上端開口大、下端開口小，凹模腔圓盤的內表面突出于圓錐環的內表面；凸模包括環形的第二凸臺、以第二凸臺的內環為基礎向下方延伸的截面呈L形的第二環形臺階、以第二環形臺階的內環為基礎向下方延伸的第二圓盤；本技術中的一種制作隱形眼鏡用的凹模和凸模結構，結構簡單巧妙，實用性強。

技術研發人員：廖文亮
受保護的技術使用者：蘇州亮宇光學科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
