本發明屬于模具熱流道，涉及一種針閥式熱流道結構。

背景技術：

1、針閥式熱流道是一種用于注塑成型的熱流道系統，通過控制針閥的開啟和關閉來精確調節熔融塑料的流動。針閥式熱流道通過液壓、氣壓或機械驅動來控制針閥的運動。針閥在模具的澆口處開啟或關閉，從而控制塑料熔體的流動，當針閥開啟時，熔體通過澆口進入模腔；當針閥關閉時，澆口被密封，防止塑料倒流或拉絲。針閥式熱流道固定嵌入在模板中，針閥式熱流道的入口與模板中的分流道對接，針閥式熱流道的出口與模腔對接，注塑機將受熱融化的塑膠原料，通過注塑機的精密螺桿推進，以高壓方式射入模板的分流道中，再由分流道流入分布在各處的針閥式熱流道內，由針閥的出口注入模腔內。由于現在的注塑機都是在塑料熔化后，采用高壓泵將高壓熱熔塑料注入模具中，離高壓泵泵越遠，液壓越小，如果注射壓力過低，就容易導致熱熔的塑料進入針閥式熱流道內后流速減弱，最終導致模腔內的原料密度不均勻。

技術實現思路

1、本發明的目的是針對現有的技術存在上述問題，提出了一種針閥式熱流道結構，通過設置壓力補償件，為進入針閥式熱流道內的塑料原料提供源源不斷的推力，將塑料原料均勻擠出咀頭，解決了塑料原料遠離高壓泵后導致液壓不足流速減慢的問題。

2、本發明的目的可通過下列技術方案來實現：一種針閥式熱流道結構，包括外殼、閥針、咀頭、隔熱套、咀身和氣缸，其特征在于，咀身上端固連有安裝箱，外殼上端具有水平展開當安裝部，安裝部與安裝箱下端面固定，外殼下端卡嵌有運水套，咀頭嵌入到運水套內，隔熱套、咀身嵌入到外殼內，隔熱套下端與運水套相抵靠，隔熱套上端與咀身相抵靠，外殼一側固定有連通咀身內部的進料管，閥針貫穿安裝箱、咀身、隔熱套和咀頭，氣缸固定在安裝箱上且氣缸的活塞桿與閥針上端連接，咀身內設有將咀身的原料推向咀頭的壓力補償件，安裝箱上設有驅動壓力補償件運動的動力源。

3、開啟高壓泵后，塑料原料被注入到模具內，沿著分流道進入到各個針閥式熱流道內，氣缸驅動閥針上移，出料孔被打開，塑料原料進入到模腔內。在注塑完成后，氣缸推動閥針下移，使閥針下端與咀頭緊貼，將咀頭封堵，關閉出料孔，防止塑料原料倒流。由于各種原因，例如模具內液壓不足、原料溫度降低、原料干燥流動性差、管道設計不合理等，都會導致塑料原料在模具內堵塞，此時可以開啟動力源，帶動壓力補償件將咀身內的塑料原料推向出料孔，使堵塞在咀身內的塑料原料可以順利進入模腔。

4、進一步的，所述動力源為固定在安裝箱上端面上的電機，安裝箱內設有大齒輪，電機的輸出軸上固定有與大齒輪嚙合的驅動齒輪，所述壓力補償件為套在閥針上轉動的軸套，軸套外固定有螺旋葉片，軸套上端伸入到安裝箱內且與大齒輪固定并同軸轉動。

5、電機通過驅動齒輪和大齒輪的動力傳動，帶動軸套轉動，螺旋葉片與軸套一起轉動，將咀身內的塑料原料推出出料孔。

6、進一步的，咀身外壁上開有螺旋槽，螺旋槽內纏繞有加熱電阻絲。

7、加熱電阻絲通電后，加熱咀身，使咀身內的塑料原料保持融化狀態，增加其流動性。

8、進一步的，所述運水套上端具有向外凸出的限位凸沿，外殼底部具有向內凸出的且與限位凸沿相抵靠的限位環，咀頭外壁上具有多個與運水套內壁貼靠的環形臺階，咀頭開有貫穿的出料孔且出料孔能與閥針下端緊密貼合。

9、環形臺階不僅便于限位咀頭，還增大了與運水套的接觸面積，提高冷卻效率。

10、進一步的，所述運水套內設有冷卻水道。冷卻水道接通外界水源后，可對運水套進行冷卻，咀頭散發的熱量被冷卻水帶走，不容易傳導至出料孔區域，進一步避免了出料孔區域出現熔體延時凝固的問題。此外，隔熱套隔開了運水套、咀頭和咀身的接觸，避免了咀身的熱量過多地散發到運水套和咀頭上，從而減弱了冷卻水道的不利影響。

11、進一步的，所述隔熱套為陶瓷材料制成。

12、進一步的，所述軸套上端固定有密封套筒，密封套筒通過軸承與安裝箱轉動連接。密封套筒可以防止塑料原料進入安裝箱內，提高密封效果。

13、與現有技術相比，本針閥式熱流道結構具有以下優點：

14、1.由于軸套被電機帶著均速轉動，可以使擠出咀頭的塑料原料進入模腔后密度均勻一致，提高產品質量。

15、2.咀身上纏繞有加熱電阻絲，加熱后的高溫咀身可對塑料原料提供高溫，防止塑料原料降溫而流速減弱。

16、3.運水套與咀頭緊貼，可快速對咀頭降溫，在注塑完成后，可以使出料孔區域快速冷卻定型，減少脫模后在出料孔區產生毛邊的可能性。

17、4.軸套外固定有螺旋葉片，將咀身內的塑料原料推向咀頭的出料口，作為高壓泵在液壓不足時的輔助推力，配合加熱后的咀身，更容易推動受熱融化的塑膠原料。

技術特征：

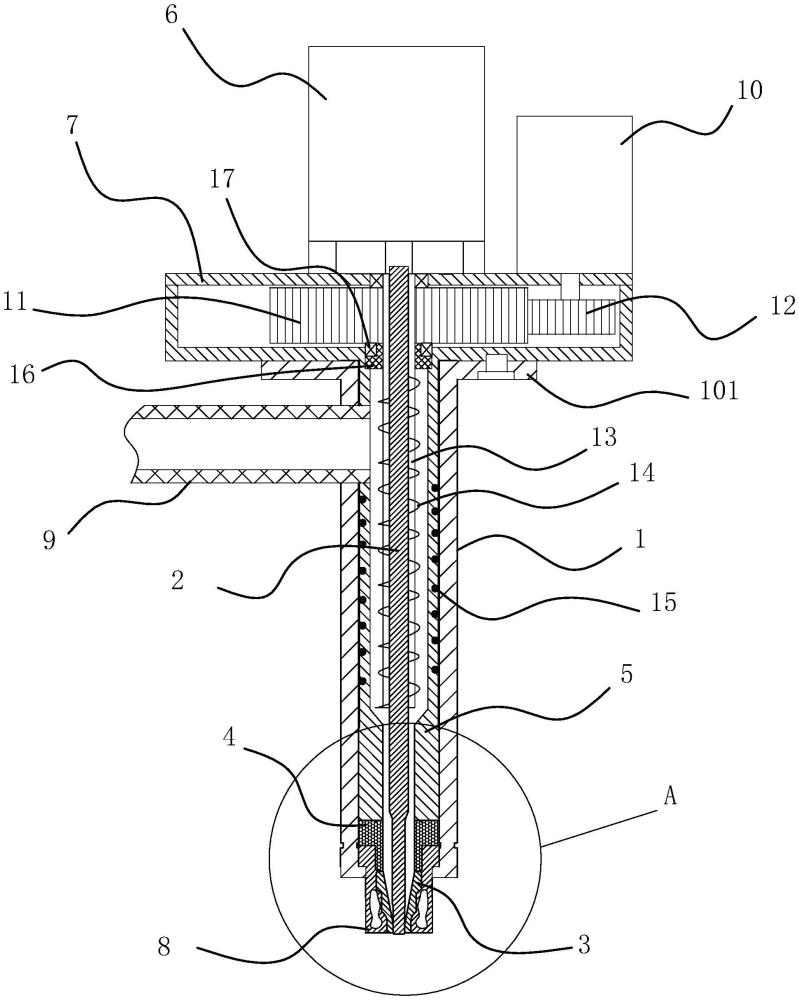

1.一種針閥式熱流道結構，包括外殼(1)、閥針(2)、咀頭(3)、隔熱套(4)、咀身(5)和氣缸(6)，其特征在于，咀身(5)上端固連有安裝箱(7)，外殼(1)上端具有水平展開當安裝部(101)，安裝部(101)與安裝箱(7)下端面固定，外殼(1)下端卡嵌有運水套(8)，咀頭(3)嵌入到運水套(8)內，隔熱套(4)、咀身(5)嵌入到外殼(1)內，隔熱套(4)下端與運水套(8)相抵靠，隔熱套(4)上端與咀身(5)相抵靠，外殼(1)一側固定有連通咀身(5)內部的進料管(9)，閥針(2)貫穿安裝箱(7)、咀身(5)、隔熱套(4)和咀頭(3)，氣缸(6)固定在安裝箱(7)上且氣缸(6)的活塞桿與閥針(2)上端連接，咀身(5)內設有將咀身(5)的原料推向咀頭(3)的壓力補償件，安裝箱(7)上設有驅動壓力補償件運動的動力源。

2.根據權利要求1所述的一種針閥式熱流道結構，其特征在于，所述動力源為固定在安裝箱(7)上端面上的電機(10)，安裝箱(7)內設有大齒輪(11)，電機(10)的輸出軸上固定有與大齒輪(11)嚙合的驅動齒輪(12)，所述壓力補償件為套在閥針(2)上轉動的軸套(13)，軸套(13)外固定有螺旋葉片(14)，軸套(13)上端伸入到安裝箱(7)內且與大齒輪(11)固定并同軸轉動。

3.根據權利要求2所述的一種針閥式熱流道結構，其特征在于，咀身(5)外壁上開有螺旋槽，螺旋槽內纏繞有加熱電阻絲(15)。

4.根據權利要求3所述的一種針閥式熱流道結構，其特征在于，所述運水套(8)上端具有向外凸出的限位凸沿(81)，外殼(1)底部具有向內凸出的且與限位凸沿(81)相抵靠的限位環(102)，咀頭(3)外壁上具有多個與運水套(8)內壁貼靠的環形臺階(31)，咀頭(3)開有貫穿的出料孔(32)且出料孔(32)能與閥針(2)下端緊密貼合。

5.根據權利要求4所述的一種針閥式熱流道結構，其特征在于，所述運水套(8)內設有冷卻水道(82)。

6.根據權利要求1所述的一種針閥式熱流道結構，其特征在于，所述隔熱套(4)為陶瓷材料制成。

7.根據權利要求1所述的一種針閥式熱流道結構，其特征在于，所述軸套(13)上端固定有密封套筒(16)，密封套筒(16)通過軸承(17)與安裝箱(7)轉動連接。

技術總結
本發明提供了一種針閥式熱流道結構，屬于模具熱流道技術領域。本針閥式熱流道結構包括外殼、閥針、咀頭、隔熱套、咀身和氣缸，咀身上端固連有安裝箱，外殼上端具有水平展開當安裝部，安裝部與安裝箱下端面固定，外殼下端卡嵌有運水套，咀頭嵌入到運水套內，隔熱套、咀身嵌入到外殼內，隔熱套下端與運水套相抵靠，隔熱套上端與咀身相抵靠，外殼一側固定有連通咀身內部的進料管，閥針貫穿安裝箱、咀身、隔熱套和咀頭，氣缸固定在安裝箱上且氣缸的活塞桿與閥針上端連接，咀身內設有將咀身的原料推向咀頭的壓力補償件，安裝箱上設有驅動壓力補償件運動的動力源。通過設置壓力補償件，將咀身內的塑料原料擠出咀頭，使產品密度均勻一致，提高產品質量。

技術研發人員：張所魁
受保護的技術使用者：臺州黃巖科雅模塑科技有限公司
技術研發日：
技術公布日：2025/4/28
