本申請涉及冷凝水回收，特別涉及一種冷凝水回收裝置和冷凝水回收系統。

背景技術：

1、冷凝水回收裝置用于對鍋爐或者空調等冷凝水發生裝置產生的冷凝水進行回收，以實現冷凝水的再利用，減少能源浪費。

2、然而，相關技術中的冷凝水回收裝置，冷凝水回收效率較低，有待改善。

技術實現思路

1、本申請所要解決的一個技術問題是：提高冷凝水回收裝置的冷凝水回收效率。

2、為了解決上述技術問題，本申請?zhí)峁┮环N冷凝水回收裝置，其包括：

3、泵，用于與冷凝水發生裝置連接，以抽取冷凝水發生裝置中的冷凝水；

4、處理設備，用于與冷凝水發生裝置連接，以對冷凝水進行處理，并將處理后的冷凝水送回至冷凝水發生裝置；和

5、回收管，連接泵和處理設備，以使泵從冷凝水發生裝置抽取的冷凝水經由回收管流向處理設備，其中，回收管的底壁上設有出水口，以排出回收管中的冷凝水。

6、在一些實施例中，回收管的底壁的位于出水口至少一側的部分向出水口傾斜。

7、在一些實施例中，回收管的底壁的位于出水口兩側的部分均向出水口傾斜。

8、在一些實施例中，處理設備包括除氧水箱，除氧水箱用于對冷凝水進行加熱除氧，并將加熱除氧后的冷凝水送回至冷凝水發生裝置。

9、在一些實施例中，冷凝水回收裝置還包括以下至少之一：

10、控制閥，設置于出水口處，以控制出水口的開閉；

11、液位計，設置于回收管上，以檢測回收管中冷凝水的液位；

12、保溫件，設置于回收管上，進行保溫。

13、在一些實施例中，控制閥為自動和/或手動閥；和/或，保溫件包括保溫棉。

14、在一些實施例中，控制閥為手自一體電動閥；和/或，保溫棉包在回收管的外壁上。

15、在一些實施例中，冷凝水回收裝置包括控制閥和液位計，且控制閥與液位計信號連接，以在液位計檢測回收管中的冷凝水液位達到預設值時，將出水口打開。

16、另外，本申請還提供一種冷凝水回收系統，包括冷凝水發生裝置，并且還包括本申請任一實施例的冷凝水回收裝置。

17、在一些實施例中，冷凝水發生裝置包括鍋爐或空調。

18、通過在回收管的底壁上設置出水口，可及時有效地排出管內積水，防止管內積水腐蝕管壁，影響回收效率，因此，可有效提高冷凝水回收裝置的冷凝水回收效率。

19、通過以下參照附圖對本申請的示例性實施例進行詳細描述，本申請的其它特征及其優點將會變得清楚。

技術特征：

1.一種冷凝水回收裝置（10），其特征在于，包括：

2.根據權利要求1所述的冷凝水回收裝置（10），其特征在于，所述回收管（3）的底壁（31）的位于所述出水口（32）至少一側的部分向所述出水口（32）傾斜。

3.根據權利要求2所述的冷凝水回收裝置（10），其特征在于，所述回收管（3）的底壁（31）的位于所述出水口（32）兩側的部分均向所述出水口（32）傾斜。

4.根據權利要求1所述的冷凝水回收裝置（10），其特征在于，所述處理設備（2）包括除氧水箱（21），所述除氧水箱（21）用于對冷凝水進行加熱除氧，并將加熱除氧后的冷凝水送回至所述冷凝水發生裝置。

5.根據權利要求1-4任一所述的冷凝水回收裝置（10），其特征在于，所述冷凝水回收裝置（10）還包括以下至少之一：

6.根據權利要求5所述的冷凝水回收裝置（10），其特征在于，所述控制閥（4）為自動和/或手動閥；和/或，所述保溫件（6）包括保溫棉（61）。

7.根據權利要求6所述的冷凝水回收裝置（10），其特征在于，所述控制閥（4）為手自一體電動閥；和/或，所述保溫棉（61）包在所述回收管（3）的外壁上。

8.根據權利要求5所述的冷凝水回收裝置（10），其特征在于，所述冷凝水回收裝置（10）包括所述控制閥（4）和所述液位計（5），且所述控制閥（4）與所述液位計（5）信號連接，以在所述液位計（5）檢測所述回收管（3）中的冷凝水液位達到預設值時，將所述出水口（32）打開。

9.一種冷凝水回收系統，包括冷凝水發生裝置，其特征在于，還包括如權利要求1-8任一所述的冷凝水回收裝置（10）。

10.根據權利要求9所述的冷凝水回收系統，其特征在于，所述冷凝水發生裝置包括鍋爐或空調。

技術總結

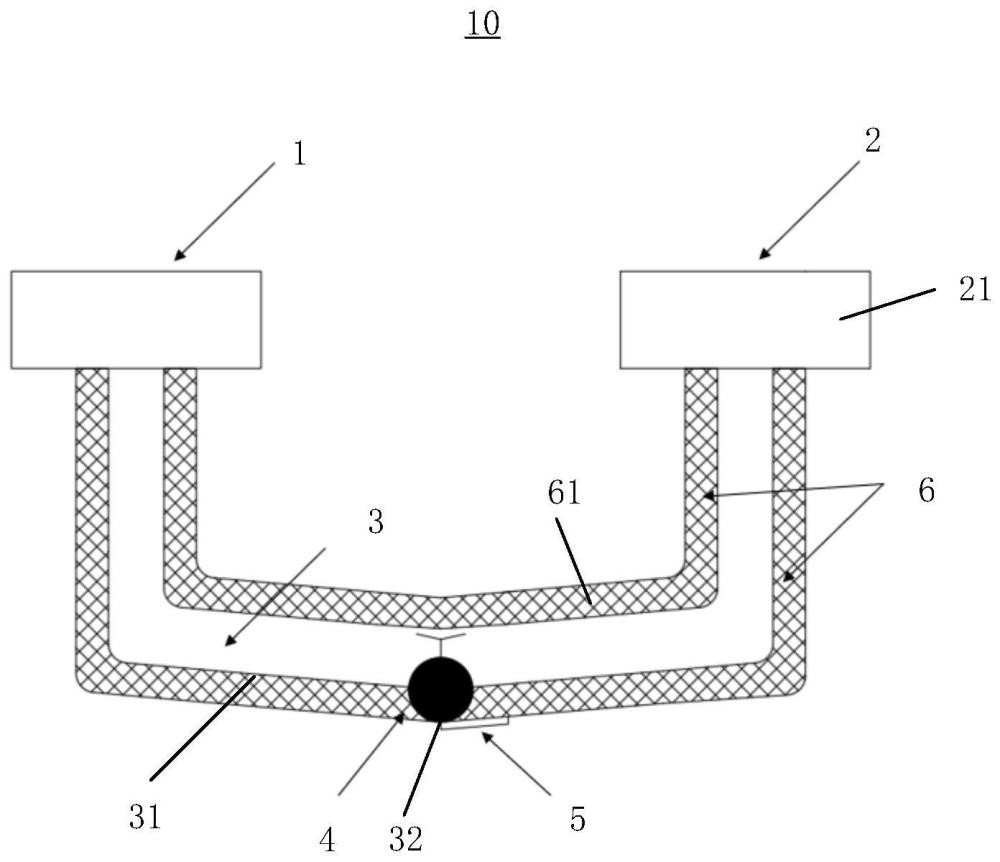

本申請?zhí)峁┮环N冷凝水回收裝置(10)，其包括：泵(1)，用于與冷凝水發生裝置連接，以抽取所述冷凝水發生裝置中的冷凝水；處理設備(2)，用于與所述冷凝水發生裝置連接，以對冷凝水進行處理，并將處理后的冷凝水送回至所述冷凝水發生裝置；和回收管(3)，連接所述泵(1)和所述處理設備(2)，以使所述泵(1)從所述冷凝水發生裝置抽取的冷凝水經由所述回收管(3)流向所述處理設備(2)，其中，所述回收管(3)的底壁(31)上設有出水口(32)，以排出所述回收管(3)中的冷凝水。這樣可提高冷凝水回收效率。

技術研發人員：張東來,謝釩,陳盛煒,盧衛華,謝明盛,王增東,蘭佛榮,游龍華,溫慧強,盧清堅,李永鑫
受保護的技術使用者：龍巖煙草工業有限責任公司
技術研發日：20240328
技術公布日：2025/4/28
