本發明涉及能源利用的，具體而言，涉及一種蒸汽冷凝水高效循環利用系統。

背景技術：

1、生物質鍋爐是一種利用生物質氣作為燃燒介質的鍋爐，鍋爐中的生物質氣燃燒后會產生大量的熱量。如何充分利用生物質鍋爐產生的熱量，達到節能減排、高效余熱利用的目的，一直是本領域技術人員致力于解決的技術問題。

技術實現思路

1、本發明解決的問題之一是：通過提供一種蒸汽冷凝水高效循環利用系統，提高生物質鍋爐的余熱利用效率。

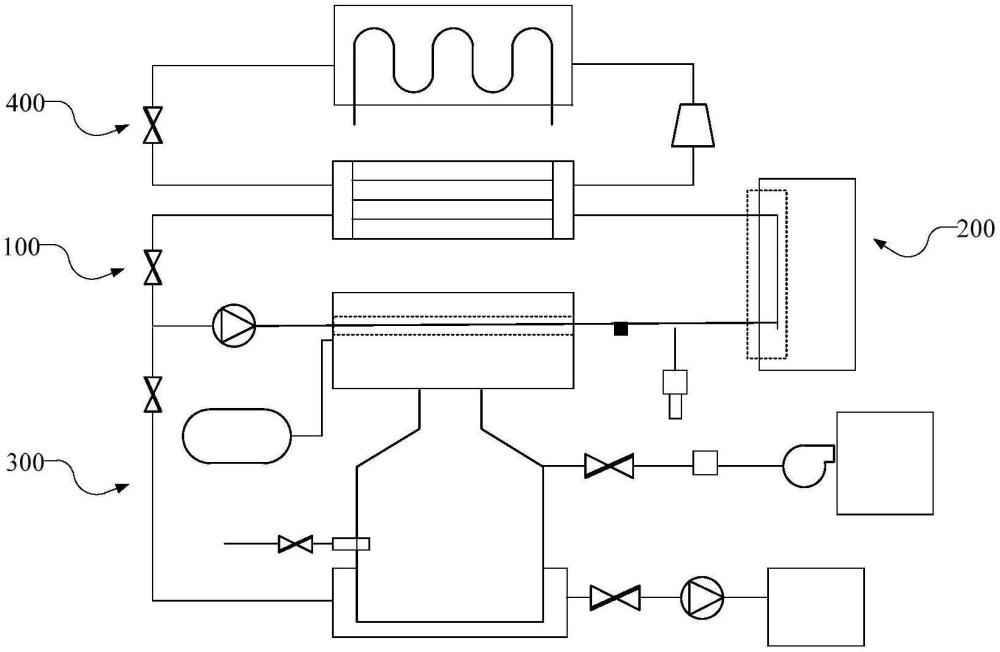

2、為解決上述問題，本發明提供一種蒸汽冷凝水高效循環利用系統，蒸汽冷凝水高效循環利用系統包括：負壓蒸汽生發系統，負壓蒸汽生發系統用于與熱量需求端通過負壓蒸汽進行熱量交換；生物質鍋爐產熱系統，生物質鍋爐產熱系統包括用于燃燒供熱的燃燒部，以及設于燃燒部頂端的蒸汽包；其中，蒸汽包用于與負壓蒸汽生發系統進行熱量交換，以使得負壓蒸汽生發系統中的負壓水生發出負壓蒸汽。

3、在上述任一技術方案中，負壓蒸汽生發系統包括：負壓水循環管路；水泵，水泵設于負壓水循環管路中，用于驅動負壓水循環流動；第一換熱段，第一換熱段設于負壓水循環管路中，并用于與蒸汽包進行熱量交換，以使得負壓水循環管路中的負壓水生發為負壓蒸汽；第二換熱段，第二換熱段設于負壓水循環管路中，并用于將負壓蒸汽與熱量需求端進行熱量交換。

4、在上述任一技術方案中，負壓蒸汽生發系統還包括：第一流量調節閥，第一流量調節閥設于水泵和第二換熱段之間，并用于調節負壓水循環管路中的負壓水流量。

5、在上述任一技術方案中，負壓蒸汽生發系統還包括：負壓真空泵，負壓真空泵設于第一換熱段和第二換熱段之間，并用于調節負壓水循環管路中的氣壓。

6、在上述任一技術方案中，負壓蒸汽生發系統還包括：壓力傳感器，壓力傳感器設于負壓水循環管路中，并用于檢查負壓水循環管路內的氣壓。

7、在上述任一技術方案中，生物質鍋爐產熱系統還包括：水箱；夾套，夾套環繞燃燒部；夾套進水管路，夾套進水管路將水箱和夾套連通，并用于向夾套供水；夾套進水閥，夾套進水閥設于夾套進水管路上；夾套進水泵，夾套進水泵設于水箱和夾套進水閥之間；夾套出水管路，夾套進水管路將夾套和負壓蒸汽生發系統的負壓水循環管路連通；夾套出水閥，夾套出水閥設于夾套出水管路上。

8、在上述任一技術方案中，生物質鍋爐產熱系統還包括：煙氣排出管路，煙氣排出管路與燃燒部連通；抽風機，抽風機設于煙氣排出管路上；煙氣排出閥，煙氣排出閥設于煙氣排出管路中；過濾器，過濾器設于抽風機和煙氣排出閥之間；熱風干燥室，抽風機與煙氣排出管路連通；其中，抽風機用于驅動來自燃燒部的熱煙氣向熱風干燥室流動。

9、在上述任一技術方案中，生物質鍋爐產熱系統還包括：生物質燃料輸送管路，生物質燃料輸送管路與燃燒部連通；生物質燃料輸送閥，生物質燃料輸送閥設于生物質燃料輸送管路中。

10、在上述任一技術方案中，蒸汽冷凝水高效循環利用系統還包括：制冷劑循環系統，制冷劑循環系統用于與負壓蒸汽生發系統進行熱量交換，以使得負壓蒸汽生發系統中的負壓水被加熱。

11、在上述任一技術方案中，制冷劑循環系統包括：蒸發器；冷凝器；壓縮機，壓縮機設于蒸發器的入口和冷凝器的出口之間；節流閥，節流閥設于蒸發器的出口和冷凝器的入口之間；制冷劑循環管路，制冷劑循環管路將蒸發器、節流閥、冷凝器和壓縮機連接，以使得制冷劑在蒸發器、節流閥、冷凝器和壓縮機之間循環流動。

12、有益效果

13、本發明提供了一種蒸汽冷凝水高效循環利用系統，該蒸汽冷凝水高效循環利用系統包括：負壓蒸汽生發系統和生物質鍋爐產熱系統。負壓蒸汽生發系統用于與熱量需求端通過負壓蒸汽進行熱量交換。生物質鍋爐產熱系統包括用于燃燒供熱的燃燒部，以及設于燃燒部頂端的蒸汽包。其中，由于蒸汽包與負壓蒸汽生發系統進行熱量交換，因此可以使得負壓蒸汽生發系統中的負壓水生受熱升溫發出負壓蒸汽。在工廠環境中，負壓蒸汽有多種應用場景，并且負壓蒸汽的能源利用效率較高，且綠色環保。尤其，在造紙工藝中，熱蒸汽是多個關鍵工序中不可或缺的能源，主要用于提供熱能、促進化學反應或加速干燥過程。因此，在物質鍋爐產熱系統產熱的過程中，通過負壓蒸汽生發系統進行余熱回收利用，可以使得負壓蒸汽生發系統中的負壓水生受熱升溫發出負壓蒸汽，應用于工廠環境的多種工序之中，由此提高能源利用效率，降低生產成本。

技術特征：

1.一種蒸汽冷凝水高效循環利用系統，其特征在于，所述蒸汽冷凝水高效循環利用系統包括：

2.根據權利要求1所述的蒸汽冷凝水高效循環利用系統，其特征在于，所述負壓蒸汽生發系統(100)包括：

3.根據權利要求2所述的蒸汽冷凝水高效循環利用系統，其特征在于，所述負壓蒸汽生發系統(100)還包括：

4.根據權利要求2所述的蒸汽冷凝水高效循環利用系統，其特征在于，所述負壓蒸汽生發系統(100)還包括：

5.根據權利要求4所述的蒸汽冷凝水高效循環利用系統，其特征在于，所述負壓蒸汽生發系統(100)還包括：

6.根據權利要求1至5中任一項所述的蒸汽冷凝水高效循環利用系統，其特征在于，所述生物質鍋爐產熱系統(300)還包括：

7.根據權利要求1至5中任一項所述的蒸汽冷凝水高效循環利用系統，其特征在于，所述生物質鍋爐產熱系統(300)還包括：

8.根據權利要求1至5中任一項所述的蒸汽冷凝水高效循環利用系統，其特征在于，所述生物質鍋爐產熱系統(300)還包括：

9.根據權利要求1至5中任一項所述的蒸汽冷凝水高效循環利用系統，其特征在于，所述蒸汽冷凝水高效循環利用系統還包括：

10.根據權利要求9所述的蒸汽冷凝水高效循環利用系統，其特征在于，所述制冷劑循環系統(400)包括：

技術總結
本發明提供了一種蒸汽冷凝水高效循環利用系統，所述蒸汽冷凝水高效循環利用系統包括：負壓蒸汽生發系統，所述負壓蒸汽生發系統用于與熱量需求端通過負壓蒸汽進行熱量交換；生物質鍋爐產熱系統，所述生物質鍋爐產熱系統包括用于燃燒供熱的燃燒部，以及設于所述燃燒部頂端的蒸汽包；其中，所述蒸汽包用于與所述負壓蒸汽生發系統進行熱量交換，以使得所述負壓蒸汽生發系統中的負壓水生發出所述負壓蒸汽。

技術研發人員：楊剛,王維娜,祝建國,郭小鋒
受保護的技術使用者：浙江華邦特種紙業有限公司
技術研發日：
技術公布日：2025/4/28
