本發明屬于防護器材領域，尤其涉及一種呼吸道及消化疾病用防護型內窺鏡面罩。

背景技術：

1、內窺鏡面罩是纖維支氣管鏡、胃鏡、ercp檢查及治療過程中進行呼吸支持的重要醫療設備，它與麻醉機呼吸回路相連接，為患者供給氧氣，進行生理需要的氣體交換、呼吸支持、保持呼吸道通暢等有著不可替代的作用。呼吸及消化內鏡操作者在檢查和治療時，需與患者近距離接觸，操作過程中患者隨時可能發生分泌物等噴濺情況，易導致氣溶膠形成，具有較高的職業暴露風險。

技術實現思路

1、本發明的目的在于提供一種防護型內窺鏡面罩，解決使用內窺鏡時，操作者隨時可能面臨患者發生分泌物噴濺的情況，有效降低操作者具有較高職業暴露風險的問題。

2、為實現上述目的，本發明的技術方案是：一種防護型內窺鏡面罩，包括邊緣帶有柔性密封的面罩，防護密封裝置，

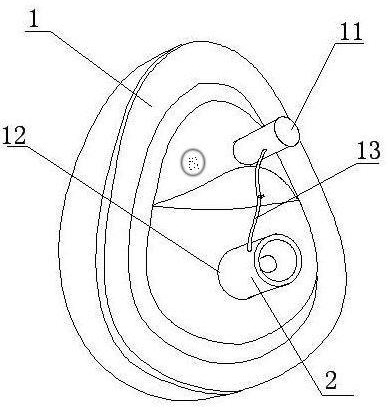

3、所述面罩正面有氧氣管口、器材口，所述器材口設置在氧氣管口下側，所述氧氣管口上設置有帶有閥門的氣封支管，

4、所述防護密封裝置，包括防護殼體、導向密封、第一密封件、第二密封件，所述防護殼體為一個筒體，安裝在器材口上，所述防護殼體位于面罩外側端上設置導向密封，內側端上設置第一密封件、中部設置有第二密封件，所述第一密封件與第二密封件之間的防護殼體上設置有進氣口，進氣口與氣封支管軟管連接，

5、所述導向密封，包括由左右殼體固定連接形成的帶有內腔的殼體，殼體中部設置有通孔，所述殼體固定連接防護殼體上，殼體內腔內設置有導向密封環，導向密封環包括硅膠環、一對扣接配合的壓環、錐形密封圈，所述壓環與殼體通孔內徑一致，壓環位于硅膠環與錐形密封圈之間，外側與硅膠環固定連接，內側與錐形密封圈固定連接，

6、所述第一密封件，為十字閥錐形密封帽，錐頂部為十字型面，十字型面上設置有十字型開口縫，形成十字閥口，第一密封件的十字閥口朝向外側，

7、所述第二密封件，為十字閥錐形密封帽，錐頂部為十字型面，十字型面上設置有十字型開口縫，形成十字閥口，第二密封件的十字閥口朝向內側。

8、所述第一密封件的錐頂十字型面中心部位設置有內凹球面，用于輔助引導器材進入。

9、所述防護殼體上設置有單向閥，單項閥位于第一密封件與第二密封件之間的殼體上，且位于面罩內側。

10、所述第一密封件與第二密封件之間的間距與第二密封件與導向密封之間的間距比為2:1。

11、還包括一個罩衣，罩衣上設置有面罩口，面罩上沿面罩外緣設置有環形槽，環形槽與罩衣面罩口配合固定。

12、所述面罩的柔性密封為硅膠材質或者可充氣的氣囊。

13、所述第一密封件、第二密封件的十字型面的四個立面為弧形面。

14、所述面罩上設置有鼻型凸起，氧氣管口設置在鼻型凸起上。

15、所述鼻型凸起正對鼻孔的立面上設置有鼻腔器材口，鼻腔器材口上設置防護密封裝置。

16、所述導向密封上設置有封蓋，用于封閉錐形密封圈。

17、本發明結構簡單，使用方便，根據呼吸及消化內鏡室感控特點設計，引入多種密封結構，極大地提高了面罩密封性，使隔離效果出眾，佩戴更加舒適,內鏡操作更方便靈活，從而有效降低了內鏡醫師職業暴露風險,防止院內交叉感染。

技術特征：

1.一種防護型內窺鏡面罩，其特征在于：包括邊緣帶有柔性密封的面罩，防護密封裝置，

2.根據權利要求1所述的防護型內窺鏡面罩，其特征在于：所述第一密封件的錐頂十字型面中心部位設置有內凹球面，用于輔助引導器材進入。

3.根據權利要求1所述的防護型內窺鏡面罩，其特征在于：所述防護殼體上設置有單向閥，單項閥位于第一密封件與第二密封件之間的殼體上，且位于面罩內側。

4.根據權利要求1所述的防護型內窺鏡面罩，其特征在于：所述第一密封件與第二密封件之間的間距與第二密封件與導向密封之間的間距比為2:1。

5.根據權利要求1所述的防護型內窺鏡面罩，其特征在于：還包括一個罩衣，罩衣上設置有面罩口，面罩上沿面罩外緣設置有環形槽，環形槽與罩衣面罩口配合固定。

6.根據權利要求1所述的防護型內窺鏡面罩，其特征在于：所述面罩的柔性密封為硅膠材質或者可充氣的氣囊。

7.根據權利要求1所述的防護型內窺鏡面罩，其特征在于：所述第一密封件、第二密封件的十字型面的四個立面為弧形面。

8.根據權利要求1所述的防護型內窺鏡面罩，其特征在于：所述面罩上設置有鼻型凸起，氧氣管口設置在鼻型凸起上。

9.根據權利要求1所述的防護型內窺鏡面罩，其特征在于：所述鼻型凸起正對鼻孔的立面上設置有鼻腔器材口，鼻腔器材口上設置防護密封裝置。

10.根據權利要求1所述的防護型內窺鏡面罩，其特征在于：所述導向密封上設置有封蓋，用于封閉錐形密封圈。

技術總結
本發明提供一種防護型內窺鏡面罩，包括邊緣帶有柔性密封的面罩，防護密封裝置，面罩正面有氧氣管口、器材口，氧氣管口上設置有帶有閥門的氣封支管，防護密封裝置，包括防護殼體、導向密封、第一密封件、第二密封件，所述防護殼體為一個筒體，安裝在器材口上，所述防護殼體位于面罩外側端上設置導向密封，內側端上設置第一密封件、中部設置有第二密封件，第一密封件與第二密封件之間的防護殼體上設置有進氣口，進氣口與氣封支管軟管連接，解決使用內窺鏡時，操作者隨時可能面臨患者發生分泌物噴濺的情況，有效降低操作者具有較高職業暴露風險的問題。

技術研發人員：閆欣,于文永,樊志剛,段浩然,張嘉瑜,張澤敏,姚澤坤
受保護的技術使用者：山西醫科大學第一醫院
技術研發日：
技術公布日：2025/4/28
