本發明屬于新能源供熱，涉及新能源耦合低溫發電與余熱利用工業蒸汽供應系統及方法。

背景技術：

1、隨著全球范圍內對可持續發展和環境保護意識的增強，大力發展以風能、太陽能為主的可再生能源已成為共識。作為清潔能源的主力軍，風能與太陽能確實在減少溫室氣體排放、促進能源結構轉型方面發揮著舉足輕重的作用。然而，在現階段的實際使用過程中，這兩種能源均面臨著一系列挑戰和問題，這在一定程度上限制了它們的廣泛應用和高效利用。太陽能作為一種幾乎無窮無盡的能源，其優勢在于清潔、無污染，且在全球范圍內分布廣泛。但太陽能的獲取高度依賴于日照條件，這導致了幾個顯著的問題。首先，太陽能僅在白天存在，夜晚無法直接利用，這使得太陽能的供應在時間上存在不連續性。其次，太陽能的發電效率極易受到云遮蔽、陰雨天氣以及季節變化的影響，呈現出較大的不穩定性。在云層密集或陰雨連綿的地區，太陽能的收集效率會大幅下降，從而影響整個能源系統的穩定運行。風能同樣是一種潛力巨大的清潔能源，具有資源分布廣泛、開發成本低等優勢。但風能同樣面臨著一些固有的挑戰。一方面，風能資源在一天之內呈現出明顯的晝夜差異，夜晚的風力往往比白天更為強勁，這種時間上的不匹配給能源調度和存儲帶來了額外的難度。另一方面，風速本身具有高度的波動性和不確定性，時高時低，這種不穩定性使得風能發電的輸出功率難以預測和控制，進而影響了電網的穩定性和可靠性。以上因素共同作用，使得新能源在利用過程中出現了利用效率低、供能功率不穩定的情況。這不僅增加了能源系統的運行成本和維護難度，還限制了分布式新能源能源系統在生產運營中的廣泛應用。

2、供熱行業目前主要含供暖與供工業蒸汽兩種方式，工業蒸汽售價高但參數也高，新能源往往難以制取高參數蒸汽，達到制取標準也需要大幅增加投資造價，導致供熱成本升高，甚至出現成本倒掛的現象，難以實現項目盈利，是新能源供工業蒸汽技術路線發展的主要受制因素，如何將克服風光新能源的間歇性與不穩定性影響，并將其應用到工業蒸汽供熱的領域中，降低供熱成本，實現靈活高效供熱是新能源應用新發展方向，同時還可以清潔供熱方式替代傳統化石能源供熱，降低生產制造過程中的污染物排放，實現清潔低碳、經濟節能的產業鏈。

技術實現思路

1、針對現有技術中存在的問題，本發明提供一種新能源耦合低溫發電與余熱利用工業蒸汽供應系統及方法，解決了風光新能源的間歇性與不穩定性影響，并將其應用到工業蒸汽供熱的領域中，降低供熱成本，實現靈活高效供熱是新能源應用新發展方向，同時還可以清潔供熱方式替代傳統化石能源供熱，降低生產制造過程中的污染物排放，實現清潔低碳、經濟節能的產業鏈。

2、本發明是通過以下技術方案來實現：

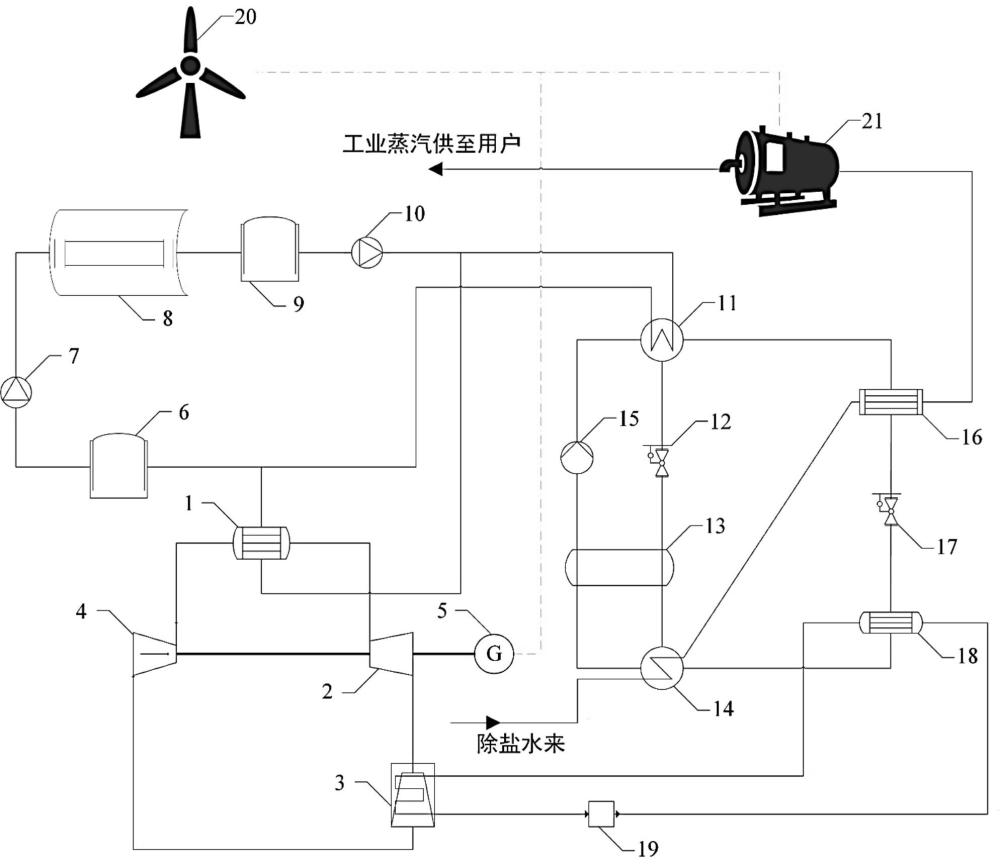

3、一種新能源耦合低溫發電與余熱利用工業蒸汽供應系統，包括，

4、太陽能集熱環路，有機朗肯循環發電環路，工業蒸汽供應系統以及吸收式熱泵單元；

5、所述太陽能集熱環路單元包括依次連接的低溫儲熱罐、低溫集熱泵、槽式太陽能集熱器、高溫儲熱罐以及高溫集熱泵；

6、所述有機朗肯循環發電環路包括依次連接的第一蒸發器、動力機、第一冷凝器以及壓縮機，所述壓縮機依次與動力機與第一發電機連接；

7、所述高溫集熱泵的出口分別與第一蒸發器的高溫水進口與吸收式熱泵單元的高溫側連接，所述第一蒸發器的低溫水出口與吸收式熱泵單元的低溫側連接至低溫儲熱罐的進口；所述第一冷凝器的循環水側與吸收式熱泵單元的循環水側連接。

8、優選的，所述吸收式熱泵單元包括發生器、第一膨脹閥、熱交換器、吸收器、工質泵、第二冷凝器、第二膨脹閥以及第二蒸發器；

9、所述發生器的蒸汽側出口依次與第二冷凝器的凝結水側、第二膨脹閥、第二蒸發器的水蒸汽側和吸收器的水蒸汽側進口連接；

10、所述發生器的濃溶液出口依次與膨脹閥、熱交換器的濃溶液側以吸收器的濃溶液進口連接；

11、所述吸收器的稀溶液出口依次與熱交換器的稀溶液側、工質泵和發生器的稀溶液進口連接；

12、所述發生器的高溫水進口與所述高溫集熱泵的出口連接；

13、所述發生器的低溫水出口連接至低溫儲熱罐的進口。

14、優選的，所述第一冷凝器的循環水側與第二蒸發器的循環水側連接，所述第一冷凝器的循環水側出口管路上設置有循環水泵。

15、優選的，所述工業蒸汽供應系統包括除鹽水供應管線、工業蒸汽供應管線、電鍋爐以及風力發電機；

16、所述電鍋爐分別與風力發電機和第一發電機電連接；

17、所述電鍋爐的出口連接至工業蒸汽供應管，所述冷凝器的除鹽水出口與電鍋爐的進口連接，所述除鹽水供應管線與吸收器的除鹽水側進口連接，所述吸收器的除鹽水側出口與第二冷凝器的除鹽水進口連接。

18、優選的，所述太陽能集熱環路的內部循環工質為水。

19、優選的，所述有機朗肯循環發電環路的內部循環工質為有機物。

20、優選的，所述吸收式熱泵單元的內部循環工質為溴化鋰溶液。

21、優選的，所述工業蒸汽供應系統的內部循環為水和蒸汽。

22、優選的，所述壓縮機、動力機與第一發電機通過聯軸器連接。

23、一種新能源耦合低溫發電與余熱利用工業蒸汽供應系統的工作方法，包括，

24、低溫水進入太陽能集熱器中吸收太陽能加熱至高溫，進入高溫儲熱罐中，高溫集熱泵依據工業蒸汽供應系統中的工業蒸汽需求量與發電量調節頻率，控制高溫水分別進入有機朗肯循環發電環路的第一蒸發器中，驅動有機朗肯循環發電環路和吸收式熱泵單元提取余熱加熱除鹽水，有機朗肯循環發電環路中的有機工質被高溫水蒸發，進入動力機中驅動發電機發電，吸收式熱泵單元的出口乏汽進入冷凝器中凝結放熱將熱量傳遞給循環水，再送入吸收式熱泵單元作為低溫熱源，吸收式熱泵單元通過太陽能集熱環路獲取的高溫熱源對除鹽水進行二次加熱至飽和狀態，送入至工業蒸汽供應系統被加熱后送至工業蒸汽用戶處。

25、與現有技術相比，本發明具有以下有益的技術效果：

26、本發明提供一種新能源耦合低溫發電與余熱利用工業蒸汽供應系統及方法，以槽式太陽能集熱器與高低溫儲熱罐構成太陽能集熱環路，中間配以高低溫集熱泵提供循環動力，以太陽能加熱的高溫水驅動有機朗肯循環發電，同時驅動吸收式熱泵提取有機朗肯循環的冷端余熱，吸收式熱泵回收余熱量對除鹽水進行初步加熱，加熱至飽和狀態的除鹽水進入電鍋爐中被加熱至過熱狀態后對外供出，風力發電機與有機朗肯循環發電量一同為電鍋爐和系統中其他用電設備供電，風光互補克服新能源的間歇性與不穩定性影響，實現持續穩定的工業蒸汽參數與供應量，提供一種清潔供工業蒸汽的技術路線，降低供熱成本與co2、nox、sox等污染物排放，符合雙碳與節能環保要求，構建一種清潔低碳、節能高效的工業蒸汽供應系統及方法。

27、進一步，本發明以太陽能和風能聯合，利用太陽能的晝有夜無和風能的晝少夜多特性互補，提供持續穩定的電源，減少新能源波動性與不穩定性對系統的沖擊影響，提高新能源利用率；

28、進一步，本發明利用太陽能驅動有機朗肯循環發電，同時利用太陽能驅動吸收式熱泵回收朗肯循環的冷端余熱，用于加熱除鹽水，實現太陽能的高效利用，提高能源轉化效率；

29、進一步，本發明為太陽能集熱環路配備高低溫儲熱罐，在工業蒸汽負荷需求量小于太陽能集熱量時，熱量儲存在高溫儲熱罐中，在工業蒸汽負荷高時高溫儲熱罐放熱補充集熱量空缺，解決新能源峰谷時段與工業蒸汽負荷不匹配的問題，提高新能源利用效率；

30、進一步，本發明除鹽水先經吸收式熱泵加熱至飽和狀態，在經電鍋爐加熱至過熱狀態，減少加熱過程在電鍋爐中的吸熱量，減少電能消耗，充分利用太陽能與風能發電量，提高風光的利用與轉化效率，降低供熱成本；

31、進一步，本發明構建了一種新能源供工業蒸汽的技術路線，降低太陽能集熱參數，降低新能源供汽設備的初投資造價，降低供熱成本，風光互補提供持續穩定蒸汽參數與流量，保證新能源供汽的穩定性與靈活性。
