本技術涉及蓄熱鍋爐，具體是指一種固體電蓄熱蒸汽鍋爐。

背景技術：

1、固體蓄熱鍋爐的發展是出于對節能和環保的考慮。隨著電力裝機容量和發電量的快速增長，電網的峰谷差也在拉大，這直接影響了電網的安全經濟運行。固體蓄熱鍋爐作為一種可以在電網低谷時段儲存熱能，并在高峰時段釋放的裝置，有助于增加電網低谷用電量，使電網負荷趨向均衡，從而提高發電機組的運行效率，減少能源浪費。

2、首先，現有的固體蓄熱鍋爐內采用鎂磚，鎂磚的導熱性能相對較差，這導致在產蒸汽過程中，熱能傳遞效率較低，需要更長的時間才能達到所需的蒸汽溫度和壓力。這不僅影響了蒸汽的產出速度，還可能增加了能源消耗和運行成本。

3、其次，鎂磚鍋爐在長時間運行或頻繁啟停的情況下，鎂磚可能會出現破損或開裂的情況。這主要是因為鎂磚的熱膨脹系數與金屬部件不同，在溫度變化過程中容易產生應力集中，導致結構損壞。一旦鎂磚受損，將直接影響鍋爐的密封性和熱效率，甚至可能導致蒸汽泄漏和安全事故。

4、此外，鎂磚鍋爐在產蒸汽時還可能存在水質問題。由于鎂磚本身具有一定的化學活性，可能會與水中的雜質發生反應，產生沉淀物或腐蝕現象。這不僅可能影響蒸汽的純度和質量，還可能對鍋爐內部的管道和部件造成損害，縮短設備的使用壽命。

5、此外，實際運行過程中，考慮絕緣問題，鎂磚最高耐溫一般為650℃左右，儲存的熱量相較于陶瓷來說過少，導致無法產出高參數的蒸汽。

6、綜上所述，鎂磚鍋爐在產蒸汽方面存在導熱性能差、易破損以及水質問題等缺陷。這些缺陷可能導致蒸汽產出速度慢、能源消耗高、運行成本增加以及安全風險增大。

7、鑒于以上，有必要提出一種固體電蓄熱蒸汽鍋爐來解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決上述技術問題，而提供一種固體電蓄熱蒸汽鍋爐。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種固體電蓄熱蒸汽鍋爐，包括鍋爐殼體，所述鍋爐殼體內由鋼板分為下層部和上層部，下層部與上層部的兩端相連通形成循環回路，下層部和上層部內均設有加熱部，流體在循環回路內循環形成在下層部、上層部內交替流動，所述加熱部內設有陶瓷蓄熱體，流體穿過陶瓷蓄熱體進行加熱，下層部、上層部的兩端連通端形成對外加熱部。

3、進一步的，所述陶瓷蓄熱體填充于下層部、上層部內并且沿長度方向設有若干通風孔，若干通風孔呈蜂窩狀排列，所述陶瓷蓄熱體內布置有加熱絲。

4、進一步的，加熱部的至少一端設有用于支撐固定的蓄熱體網狀支撐。

5、進一步的，一個連通端在用于分割的鋼板本體上開設有若干通孔形成孔板，使下層部與上層部相連通，孔板與下層部的加熱部之間設有用于導流的擋流板。

6、進一步的，另一個連通端通過風道與下層部連通，風道末端設置風機，所述風機出口設有風罩，風罩口徑與下層部的加熱部相連通。

7、進一步的，所述對外加熱部包括預熱部和過熱部，所述預熱部設置于風道一端，過熱部設置于孔板一端。

8、進一步的，所述預熱部內設有預熱器，過熱部內設有過熱器，被加熱介質管路依次進入預熱部和過熱部。

9、進一步的，所述被加熱介質管路上依次設有給水法蘭、水泵、汽包、用戶法蘭、用于接口。

10、與現有技術相比，本實用新型的有益效果是：本實用新型一種固體電蓄熱蒸汽鍋爐利用綠電或谷電進行固體蓄熱，環保、節能，成本低；提高了性能，預熱器與過熱器兩道工序，為產生更高參數、穩定的過熱蒸汽提供更高熱量；陶瓷材料被選為蓄熱體的主要材料，因其具有高熱容、高熱導率以及良好的抗熱震性能。這種特性使得陶瓷蓄熱體在吸收和釋放熱能時具有更高的效率，同時能夠抵抗頻繁的溫度變化，保證設備的穩定運行。

技術特征：

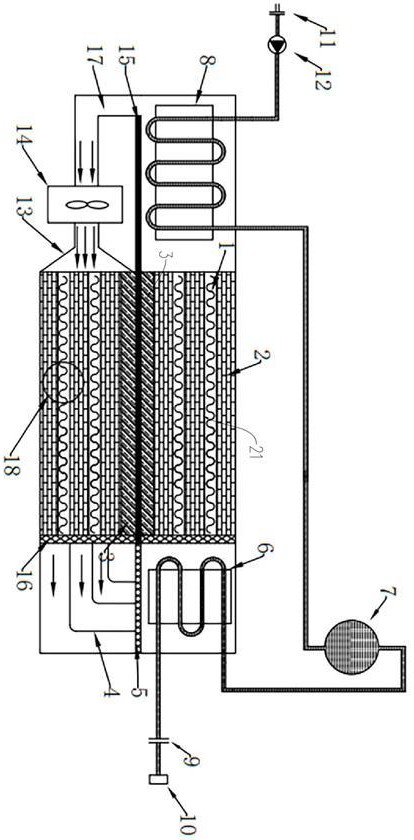

1.一種固體電蓄熱蒸汽鍋爐，包括鍋爐殼體，其特征在于，所述鍋爐殼體內由鋼板（15）分為下層部（20）和上層部（21），下層部（20）與上層部（21）的兩端相連通形成循環回路，下層部（20）和上層部（21）內均設有加熱部，流體在循環回路內循環形成在下層部（20）、上層部（21）內交替流動，所述加熱部內設有陶瓷蓄熱體（2），流體穿過陶瓷蓄熱體（2）進行加熱，下層部（20）、上層部（21）的兩端連通端形成對外加熱部。

2.根據權利要求1所述的一種固體電蓄熱蒸汽鍋爐，其特征在于，所述陶瓷蓄熱體（2）填充于下層部（20）、上層部（21）內并且沿長度方向設有若干通風孔（19），若干通風孔（19）呈蜂窩狀排列，所述陶瓷蓄熱體（2）內布置有加熱絲（1）。

3.根據權利要求2所述的一種固體電蓄熱蒸汽鍋爐，其特征在于，加熱部的至少一端設有用于支撐固定的蓄熱體網狀支撐（16）。

4.根據權利要求1所述的一種固體電蓄熱蒸汽鍋爐，其特征在于，一個連通端在用于分割的鋼板（15）本體上開設有若干通孔形成孔板（5），使下層部（20）與上層部（21）相連通，孔板（5）與下層部（20）的加熱部之間設有用于導流的擋流板（4）。

5.根據權利要求4所述的一種固體電蓄熱蒸汽鍋爐，其特征在于，另一個連通端通過風道（17）與下層部（20）連通，風道（17）末端設置風機（14），所述風機（14）出口設有風罩（13），風罩（13）口徑與下層部（20）的加熱部相連通。

6.根據權利要求5所述的一種固體電蓄熱蒸汽鍋爐，其特征在于，所述對外加熱部包括預熱部和過熱部，所述預熱部設置于風道（17）一端，過熱部設置于孔板（5）一端。

7.根據權利要求6所述的一種固體電蓄熱蒸汽鍋爐，其特征在于，所述預熱部內設有預熱器（8），過熱部內設有過熱器（6），被加熱介質管路依次進入預熱部和過熱部。

8.根據權利要求7所述的一種固體電蓄熱蒸汽鍋爐，其特征在于，所述被加熱介質管路上依次設有給水法蘭（11）、水泵（12）、汽包（7）、用戶法蘭（9）、用于接口（10）。

技術總結
本技術公開了一種固體電蓄熱蒸汽鍋爐，包括鍋爐殼體，鍋爐殼體內由鋼板分為下層部和上層部，下層部與上層部的兩端相連通形成循環回路，下層部和上層部內均設有加熱部，流體在循環回路內循環形成在下層部、上層部內交替流動，加熱部內設有陶瓷蓄熱體，流體穿過陶瓷蓄熱體進行加熱，下層部、上層部的兩端連通端形成對外加熱部。本技術固體電蓄熱蒸汽鍋爐利用綠電或谷電進行固體蓄熱，環保、節能，成本低；提高了性能，預熱器與過熱器兩道工序，為產生更高參數、穩定的過熱蒸汽提供更高熱量；陶瓷材料被選為蓄熱體的主要材料，因其具有高熱容、高熱導率以及良好的抗熱震性能。這種特性使得陶瓷蓄熱體在吸收和釋放熱能時具有更高的效率。

技術研發人員：張葉龍,劉旭陽,李龍,尹繼偉,甘子玉,于民華,郝鑫
受保護的技術使用者：江蘇雙良鍋爐有限公司
技術研發日：20240702
技術公布日：2025/4/28
