本專利涉及給水除氧，具體為一種具有除氧機構的熱水箱。

背景技術：

1、氧腐蝕是鍋爐汽水系統中最常見又較嚴重的腐蝕，給水進入鍋爐前都必須進行除氧，以保護鍋爐換熱器內壁。常規除氧方式有熱力除氧、真空除氧及化水除氧等，較為常用和經濟的除氧方式是熱力除氧。除氧后的給水處于飽和狀態，當水流通過泵葉時，由于液體內部壓力驟降，會產生蒸汽泡而形成汽蝕，為防止給水泵汽蝕，除氧器須在高位布置或在給水泵前設置前置水泵，系統復雜、投資較大，因此需要對現有技術加以改進。

2、本專利的目的在于提供一種具有除氧機構的熱水箱，以解決上述背景技術中提出的問題。

技術實現思路

1、為實現上述目的，本專利提供如下技術方案：一種具有除氧機構的熱水箱，包括熱水箱主體和除氧器，所述除氧器的下端裝配有換熱器，所述熱水箱主體的側壁裝配有連通管；

2、所述換熱器的輸出端和輸入端均裝配有出水管，輸入端所述出水管連接除氧器；

3、所述連通管的端部安裝有豎管，所述豎管的端部和出水管的端部均安裝有連接盒，兩個所述連接盒之間裝配有密封管；

4、所述連通管和豎管之間通過連接結構相連接。

5、優選的，所述連接結構包括金屬管、橡膠圈、卡塊和l形槽；

6、所述金屬管連接在豎管上，所述橡膠圈安裝在連通管內，所述卡塊安裝在金屬管的外壁上，所述l形槽開設在橡膠圈上，所述l形槽開設在金屬管上，所述金屬管插進橡膠圈內，所述卡塊卡接在l形槽內。

7、優選的，所述卡塊上開設有凹槽，所述凹槽內安裝有彈簧，所述彈簧上安裝有圓球，所述l形槽上開設有弧形槽，所述圓球卡接在弧形槽內。

8、優選的，所述連接盒的內部位于密封管的外部套裝有橡膠墊a和橡膠墊b，所述橡膠墊a面相橡膠墊b的側壁安裝有橡膠塊。

9、優選的，所述連接盒的內壁開設有內螺紋，所述密封管的外壁開設有外螺紋。

10、優選的，所述除氧器的底端裝配有固定架，所述換熱器設置在固定架內。

11、與現有技術相比，本專利的有益效果是：該具有除氧機構的熱水箱，結構簡單，操作方便，第一，除氧器可低位布置，且不需要設前置水泵，降低施工成本，減少項目投資；第二，補水先在換熱器內預熱后從旋式起膜器內孔噴出，提高除氧效果，適應負荷波動影響；第三，熱水箱為常壓容器，較帶壓的除氧器水箱更為安全。

技術特征：

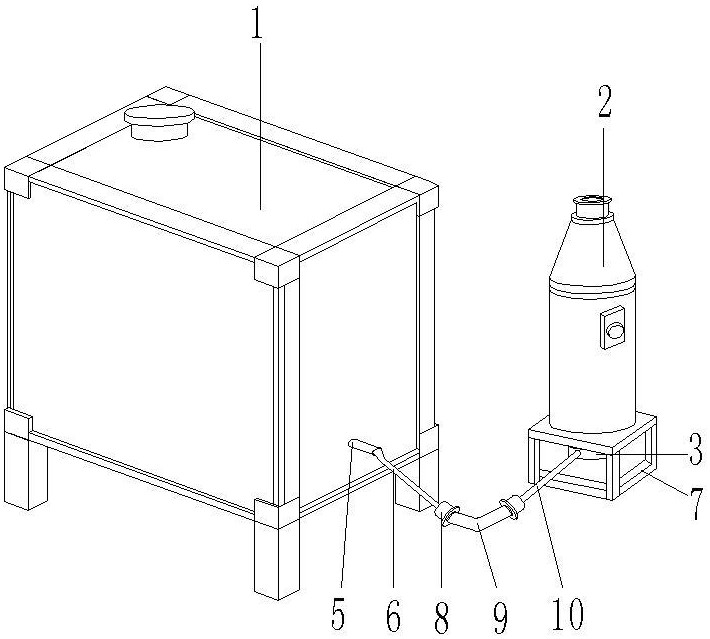

1.一種具有除氧機構的熱水箱，包括熱水箱主體（1）和除氧器（2），其特征在于：所述除氧器（2）的下端裝配有換熱器（3），所述熱水箱主體（1）的側壁裝配有連通管（5）；

2.根據權利要求1所述的一種具有除氧機構的熱水箱，其特征在于：所述連接結構（4）包括金屬管（401）、橡膠圈（402）、卡塊（403）和l形槽（404）；

3.根據權利要求2所述的一種具有除氧機構的熱水箱，其特征在于：所述卡塊（403）上開設有凹槽（11），所述凹槽（11）內安裝有彈簧（12），所述彈簧（12）上安裝有圓球（13），所述l形槽（404）上開設有弧形槽（14），所述圓球（13）卡接在弧形槽（14）內。

4.根據權利要求1所述的一種具有除氧機構的熱水箱，其特征在于：所述連接盒（8）的內部位于密封管（9）的外部套裝有橡膠墊a（17）和橡膠墊b（19），所述橡膠墊a（17）面相橡膠墊b（19）的側壁安裝有橡膠塊（18）。

5.根據權利要求4所述的一種具有除氧機構的熱水箱，其特征在于：所述連接盒（8）的內壁開設有內螺紋（15），所述密封管（9）的外壁開設有外螺紋（16）。

6.根據權利要求1所述的一種具有除氧機構的熱水箱，其特征在于：所述除氧器（2）的底端裝配有固定架（7），所述換熱器（3）設置在固定架（7）內。

技術總結
本專利公開了一種具有除氧機構的熱水箱，包括熱水箱主體和除氧器，除氧器的下端裝配有換熱器，熱水箱主體的側壁裝配有連通管；換熱器的輸出端和輸入端均裝配有出水管，輸入端出水管連接除氧器；連通管的端部安裝有豎管，豎管的端部和出水管的端部均安裝有連接盒，兩個連接盒之間裝配有密封管；連通管和豎管之間通過連接結構相連接；該具有除氧機構的熱水箱，結構簡單，操作方便，第一，除氧器可低位布置，且不需要設前置水泵，降低施工成本，減少項目投資；第二，補水先在換熱器內預熱后從旋式起膜器內孔噴出，提高除氧效果，適應負荷波動影響；第三，熱水箱為常壓容器，較帶壓的除氧器水箱更為安全。
