本發明屬于固體廢棄物資源化處理領域，具體涉及一種熱解與厭氧消化耦合處理垃圾的系統及方法。

背景技術：

垃圾熱解處理是目前公認的相對于垃圾焚燒更好的處理方式，不僅能夠清潔實現垃圾的減量化處理，環境友好性強，而且可獲得價值更高的油、氣和固體炭，從原理上避免了二噁英的生成，同時大部分的重金屬在熱解過程中融入灰渣，減少了排放量。

飛灰熔融處理能夠?qū)崿F(xiàn)飛灰的清潔、減量化處理，將飛灰變?yōu)榉€(wěn)定態的玻璃體，減少了飛灰對環境的污染，一些飛灰氣化熔融工藝，溫度較低，飛灰中仍有少量重金屬殘余，無害化水平不高，在應用中受到很多制約。

厭氧消化是利用兼性菌和厭氧細菌將垃圾中的可生物降解的有機物分解成二氧化碳、甲烷和水等。具有二次污染小、資源化水平高等特點。而現有的一些單獨的厭氧消化工藝，雖然沼氣產量較高，但由于成分復雜，難以作為產品出售，經濟性差。

技術實現要素：

本發明的目的是針對垃圾原料中有機物量大、含水率高、難以解決等問題，提供一種清潔、高效的垃圾無害化處理的工藝。

本發明首先提供了一種熱解與厭氧消化耦合處理垃圾的系統，所述系統包括：

分選裝置，具有分選垃圾入口、可燃物出口、不可燃有機物出口；

熱解裝置，具有可燃物入口、固體炭出口、高溫油氣出口，所述可燃物入口與所述分選裝置的可燃物出口相連；

循環流化床，具有固體炭入口、空氣入口、水入口、煙氣出口、水蒸氣出口，所述固體炭入口與所述熱解裝置的固體炭出口相連，

除塵裝置，具有煙氣入口、凈化氣出口、飛灰出口，所述煙氣入口與所述循環流化床的煙氣出口相連；

蓄熱式熔融爐，具有飛灰入口、燃料氣入口、玻璃體出口、廢氣出口，所述飛灰入口與所述除塵裝置的飛灰出口相連；

厭氧消化裝置，具有不可燃有機物入口和沼氣出口，所述不可燃有機物入口與所述分選裝置的不可燃有機物出口相連。

在本發明的一些實施例中，所述系統還包括分離凈化裝置，所述分離凈化裝置具有高溫油氣入口、水入口、熱解氣出口、熱解油出口、水蒸氣出口，所述高溫油氣入口與所述熱解裝置的高溫油氣出口相連。

在本發明的一些實施例中，所述系統還包括發電裝置，所述發電裝置具有水蒸氣入口和電能出口，所述水蒸氣入口與所述循環流化床的水蒸氣出口相連。

在本發明的一些實施例中，所述發電裝置還具有乏汽出口，所述厭氧消化裝置還具有乏汽入口和冷凝水出口，所述乏汽出口與所述乏汽入口相連；所述冷凝水出口與所述循環流化床的水入口相連。

在本發明的一些實施例中，所述熱解裝置還具有燃料氣入口，所述厭氧消化裝置的沼氣出口與所述蓄熱式熔融爐的燃料氣入口和/或所述熱解裝置的燃料氣入口相連。

此外，本發明還提供了一種利用上述系統處理垃圾的方法，所述方法包括：

將垃圾送入所述分選裝置進行分選，選出可燃物和不可燃有機物；

將所述可燃物送入所述熱解裝置進行熱解，得到高溫油氣和固體炭；

將所述固體炭送入所述循環流化床，先燃燒再與水進行換熱，得到水蒸氣和煙氣；

將所述煙氣送入所述除塵裝置進行除塵，得到飛灰；

將所述灰飛送入所述蓄熱式熔融爐，在1200℃-1400℃的溫度下對所述灰飛進行熔融處理；

將所述不可燃有機物送入所述厭氧消化裝置，在40℃-60℃的溫度下對所述不可燃有機物進行厭氧消化，制備沼氣。

在本發明的一些實施例中，將所述高溫油氣進行分離和凈化，得到熱解氣和熱解油。

在本發明的一些實施例中，用所述水蒸氣進行發電。

在本發明的一些實施例中，所述水水蒸氣在發電后還會剩余乏汽；將所述乏汽送入所述厭氧消化裝置，為所述不可燃有機物的厭氧消化提供能量；所述乏汽在所述厭氧消化裝置變?yōu)槔淠瑢⑺隼淠腿胨鲅h(huán)流化床，與所述固體炭燃燒后產生的高溫?zé)煔膺M(jìn)行換熱，制備所述水蒸氣。

在本發明的一些實施例中，將所述沼氣送入所述蓄熱式熔融爐和/或所述循環流化床中作為燃料使用。

本發明采用熱解技術對分選后的可燃物進行熱解，將高溫油氣混合物進行分離凈化處理，最終獲得熱解油氣產品及固體炭；將固體炭通過循環流化床鍋爐燃燒換熱產水蒸氣，然后利用水蒸氣進行發電，并將分選后的有機物進行厭氧消化處理，制備沼氣。固體炭燃燒后形成的飛灰采用熔融的方式進行處理。

本發明整個工藝無危險廢棄物飛灰產生，環保效益好，獲得的沼氣品質高，可作為燃料供工藝自身使用，解決了垃圾處理問題及飛灰污染等問題。

此外，本發明的工藝簡單、工藝成本低、環保效益好、產品經濟效益好，易于實現工業化和規模化。

附圖說明

圖1為本發明實施例中的一種處理垃圾的系統的結構示意圖；

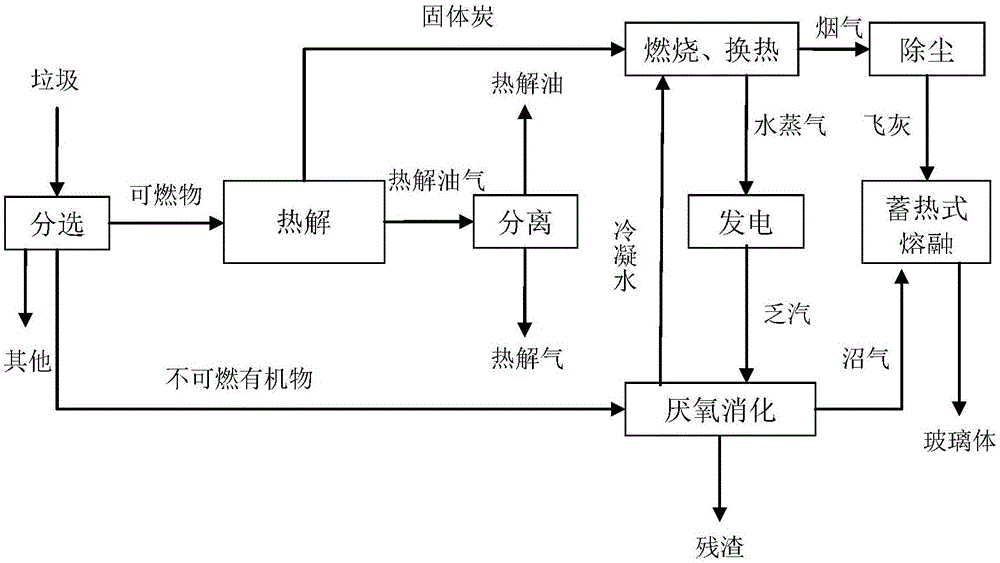

圖2為本發明實施例中的一種利用上述處理垃圾工藝流程圖。

具體實施方式

以下結合附圖和實施例，對本發明的具體實施方式進行更加詳細的說明，以便能夠更好地理解本發明的方案以及其各個方面的優點。然而，以下描述的具體實施方式和實施例僅是說明的目的，而不是對本發明的限制。

參見圖1，本發明提供的垃圾處理的系統包括：分選裝置1、熱解裝置2、分離凈化裝置3、循環流化床4、發電裝置5、除塵裝置6、厭氧消化裝置7、蓄熱式熔融爐8。

分選裝置1具有分選垃圾入口、可燃物出口、不可燃有機物出口，分選裝置1包括磁選、篩分等設備，用于分選出垃圾中的可燃物和不可燃有機物。

熱解裝置2具有可燃物入口、固體炭出口、高溫油氣出口，可燃物入口與分選裝置1的可燃物出口相連。熱解裝置2用以熱解垃圾中的可燃物。

分離凈化裝置3具有高溫油氣入口、水入口、熱解氣出口、熱解油出口、水蒸氣出口，高溫油氣入口與熱解裝置2的高溫油氣出口相連。分離凈化裝置3用于冷卻高溫油氣，將其分離為熱解油和熱解氣，以提高產品的經濟效益。熱解產生的高溫油氣也可不經過處理直接作為燃料燃燒，因此分離凈化裝置3不是本系統所必須的裝置。

循環流化床4具有固體炭入口、空氣入口、燃料氣入口、水入口、煙氣出口、水蒸氣出口，固體炭入口與熱解裝置2的固體炭出口相連。循環流化床4采用燃燒的方式處理垃圾中的可燃物熱解得到的固體炭，并將燃燒產生的熱量制備水蒸氣。

發電裝置5具有水蒸氣入口、電能出口、乏汽出口，水蒸氣入口與循環流化床4的水蒸氣出口相連。發電裝置5利用水蒸氣發電，提高了產品的經濟效益。當然，水蒸氣也可以另作他用。

除塵裝置6具有煙氣入口、凈化氣出口、飛灰出口，煙氣入口與循環流化床4的煙氣出口相連。除塵裝置6用于吸收煙氣中的飛灰，使煙氣達到排放標準。

蓄熱式熔融爐7具有飛灰入口、燃料氣入口、玻璃體出口、廢氣出口，飛灰入口與除塵裝置6的飛灰出口相連。蓄熱式熔融爐7用以處理飛灰。

厭氧消化裝置8具有不可燃有機物入口和沼氣出口，不可燃有機物入口與分選裝置1的不可燃有機物出口相連。厭氧消化裝置8用于處理垃圾中的不可燃有機物。

圖1所示的系統中，厭氧消化裝置8還具有乏汽入口和冷凝水出口，乏汽入口與發電裝置5的乏汽出口相連，冷凝水出口與循環流化床4的水入口相連。水蒸氣發電后剩下的乏汽當作熱源，為不可燃有機物的厭氧消化提供熱量。乏汽冷卻后變?yōu)榱死淠唤?jīng)處理即送入循環流化床4中制備水蒸氣。這樣布置能有效降低系統的運行成本。

此外，圖1所示的系統，厭氧消化裝置8的沼氣出口與蓄熱式熔融爐7的燃料氣入口相連。垃圾中的不可燃有機物厭氧消化后制得的沼氣不經處理，直接用于熔融處理飛灰，減少了整個工藝對燃料氣的需求，有效降低了系統的運行成本。若制得的沼氣較多，還可將沼氣送入熱解裝置2中用以熱解垃圾中的可燃物，即，可根據工藝需求，在熱解裝置2設置燃料氣入口，并將厭氧消化裝置8的沼氣出口與熱解裝置2的燃料氣入口相連。

圖2為本發明實施例中的一種處理垃圾的工藝流程圖，包括如下步驟：

準備垃圾；

將垃圾送入分選裝置1進行分選，選出可燃物和不可燃有機物；

將可燃物送入熱解裝置2進行熱解，得到高溫油氣和固體炭；

將固體炭送入循環流化床4，先燃燒再與水進行換熱，得到水蒸氣和煙氣；

將煙氣送入除塵裝置6進行除塵，得到飛灰；

將灰飛送入蓄熱式熔融爐7，在1200℃-1400℃的溫度下對灰飛進行熔融處理；

將不可燃有機物送入?yún)捬跸b置8，在40℃-60℃的溫度下對不可燃有機物進行厭氧消化，制備沼氣。

同前所述，將高溫油氣進行分離和凈化，制得熱解氣和熱解油。

同前所述，將水蒸氣用以發電。水蒸氣在發電后還會剩余乏汽，乏汽送入?yún)捬跸b置8，為不可燃有機物的厭氧消化提供能量。乏汽在厭氧消化裝置8中變?yōu)槔淠瑢⒗淠腿胙h(huán)流化床4，與固體炭燃燒后產生的高溫?zé)煔膺M(jìn)行換熱，制備水蒸氣。

同前所述，將沼氣送入蓄熱式熔融爐7和/或熱解裝置2中作為燃料使用。

飛灰熔融處理后大部分為無機物殘?jiān)?jīng)過冷卻后，可直接送至填埋場進行處理。

上述系統中各裝置的有益效果和上述利用該系統處理垃圾的方法的有益效果有部分重疊，為了更加簡潔，并未過多敘述。

本發明實現了垃圾熱解、飛灰熔融處理及有機物厭氧消化等工藝的高效結合，不僅降低了運行成本，提高了整個工藝的清潔性，還增加了經濟效益，且易于工業化推廣。

下面參考具體實施例，對本發明進行說明。下述實施例中所取工藝條件數值均為示例性的，其可取數值范圍如前述發明內容中所示。下述實施例所用的檢測方法均為本行業常規的檢測方法。

實施例1

本實施例采用圖1所示的系統及圖2所示的工藝路線對垃圾進行處理。所用垃圾的含水率為40％，其具體成分如表1所示，具體處理流程如下：

將含水率40％的垃圾進行分選，分選出金屬、渣土、可燃物及不可燃有機物；將經過分選后的可燃物進行熱解處理，得到30％的熱解油氣混合物(相對于入爐垃圾)及40％的固體炭(相對于入爐垃圾)，熱解溫度為800℃；將熱解油氣分離凈化，制得8％的熱解油(相對于入爐干垃圾)和36％的熱解氣(相對于入爐干垃圾)。將固體炭送入循環流化床4燃燒，得到高溫?zé)煔猓瑢⒏邷責煔馀c水換熱制備水蒸氣，得到的水蒸氣的溫度為400℃，將其用于發電；將換熱后的煙氣除塵，收集到4％的飛灰(相對于入爐干垃圾)；將飛灰在1400℃下進行熔融處理，冷卻后填埋，有98％的飛灰最終被熔融成玻璃體。將經過分選后的有機物進行厭氧消化，厭氧消化的溫度為40℃，得到沼氣。將沼氣送入蓄熱式熔融爐7中熔融飛灰。

實施例2

本實施例采用圖1所示的系統及圖2所示的工藝路線對垃圾進行處理。所用垃圾的含水率為45％，其具體成分如表1所示，具體處理流程如下：

將含水率45％的垃圾進行分選，分選出金屬、渣土、可燃物及不可燃有機物；將經過分選后的可燃物進行熱解處理，得到32％的熱解油氣混合物(相對于入爐垃圾)及43％的固體炭(相對于入爐垃圾)，熱解溫度為850℃；將熱解油氣分離凈化，制得6％的熱解油(相對于入爐干垃圾)和40％的熱解氣(相對于入爐干垃圾)。將固體炭送入循環流化床4燃燒，得到高溫?zé)煔猓瑢⒏邷責煔馀c水換熱制備水蒸氣，得到的水蒸氣的溫度為390℃，將其用于發電；將換熱后的煙氣除塵，收集到3％的飛灰(相對于入爐干垃圾)；將飛灰在1200℃下進行熔融處理，冷卻后填埋，有99％的飛灰最終被熔融成玻璃體。將經過分選后的有機物進行厭氧消化，厭氧消化的溫度為60℃，得到沼氣。將沼氣送入蓄熱式熔融爐7中熔融飛灰。

表1垃圾各組分百分含量(wt％)

從上述實施例可知，本發明提供的工藝能有效處理垃圾，且系統運行所需的外用熱量少，工藝運行成本低。

綜上，本發明采用熱解技術對分選后的可燃物進行熱解，將高溫油氣混合物進行分離凈化處理，最終獲得熱解油氣產品及固體炭；將固體炭通過循環流化床鍋爐燃燒換熱產水蒸氣，然后利用水蒸氣進行發電，并將分選后的有機物進行厭氧消化處理，制備沼氣。固體炭燃燒后形成的飛灰采用熔融的方式進行處理。

本發明整個工藝無危險廢棄物飛灰產生，環保效益好，獲得的沼氣品質高，可作為燃料供工藝自身使用，解決了垃圾處理問題及飛灰污染等問題。

此外，本發明的工藝簡單、工藝成本低、環保效益好、產品經濟效益好，易于實現工業化和規模化。
