本技術屬于家用電器，尤其涉及一種燃燒器及燃氣熱水器。

背景技術：

1、目前，熱水器是人們日常生活中常用的家用電器。熱水器分為燃氣熱水器和電熱水器等類型，其中，燃氣熱水器因其使用方便，被廣泛使用。常規燃氣熱水器通常包括風機、燃燒器、燃燒室和熱交換器等部件組成，燃燒器在燃燒室內燃燒燃氣以對流經熱交換器的水進行加熱。

2、燃燒器作為燃氣熱水器的重要部件，中國專利公開號cn?114396619?a公開了一種燃燒器及燃氣熱水器通常包括外殼和多個并排布置在外殼中的火排。火排在使用過程中，空氣在風機的作用下，一部分經高速燃氣引射進入火排，與燃氣混合，這部分空氣稱為一次空氣；另一部分經火排下方的二次空氣板進入燃燒器，在火排的火孔上方參與燃燒，這部分空氣稱為二次空氣。

3、但是，在實際組裝過程中，需要在外殼中額外設置燃燒架來安裝火排，一方面零部件增多而導致制造成本較高，另一方面組裝過程繁瑣而導致組裝效率較低。鑒于此，如何設計一種降低制造成本并提高組裝效率的燃氣熱水器的技術是本實用新型所要解決的技術問題。

技術實現思路

1、本實用新型提供了一種燃燒器及燃氣熱水器，實現降低制造成本并提高組裝效率。

2、為達到上述技術目的，本實用新型采用以下技術方案實現：

3、在一個方面，本實用新型提供了一種燃燒器，包括：

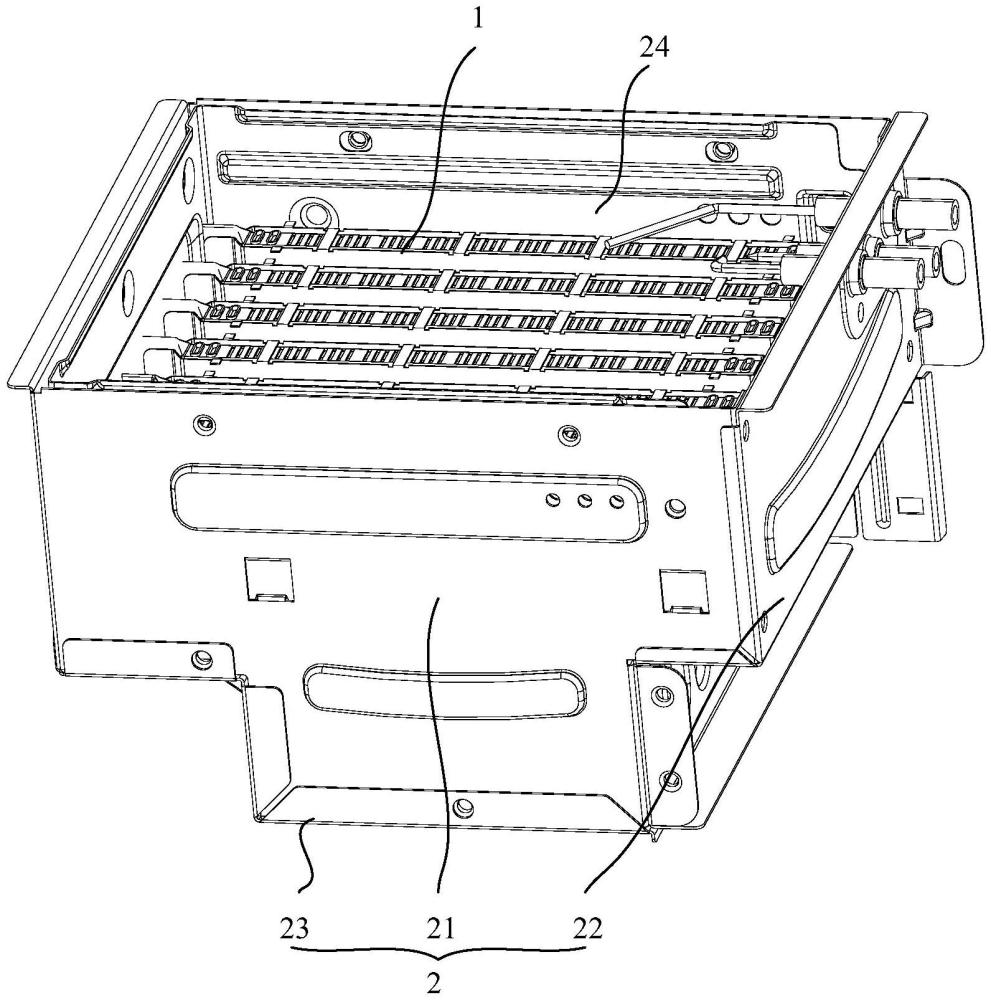

4、外殼，所述外殼包括圍擋和底板，所述圍擋的一側壁上設置有多個第一通風口，所述圍擋的內表面圍繞所述第一通風口的外周設置有定位筋；所述底板設置在所述圍擋的底部，所述底板上設置有多個安裝卡槽，所述安裝卡槽與對應的所述定位筋相對布置；

5、多個火排，多個所述火排并排布置并設置在所述外殼中，所述火排的引射段的引射口與對應的所述定位筋連接，所述火排還卡在對應的所述安裝卡槽中。

6、所述定位筋為環形結構，所述定位筋插入到所述引射口中。

7、本申請一實施例中，所述圍擋包括第一安裝板和第二安裝板，所述第一安裝板的橫截面為u型結構，所述第二安裝板連接在所述第一安裝板的兩端部之間，所述底板設置在所述第二安裝板的底部；

8、其中，所述第二安裝板上設置有所述第一通風口和所述定位筋。

9、本申請一實施例中，所述外殼還包括內襯板，所述內襯板設置在所述第一安裝板的內壁上并布置在所述火排的外部；

10、所述內襯板上與所述第二安裝板相對的部位設置有朝向所述第二安裝板方向延伸的定位部，所述定位部的邊緣設置有若干定位卡槽；

11、其中，所述火排卡在對應的所述定位卡槽中。

12、本申請一實施例中，所述第一安裝板上還設置有朝內向上延伸的定位卡舌，所述內襯板的下邊緣卡在所述定位卡舌和所述第一安裝板之間。

13、本申請一實施例中，與同一所述火排連接配合的所述定位筋、所述安裝卡槽和所述定位卡槽依次布置；

14、和/或，所述定位卡槽布置在所述安裝卡槽的斜上方。

15、本申請一實施例中，所述底板上設置有至少一第二通風口；

16、相鄰兩個所述火排之間形成二次風道，所述火排布置在所述第二通風口的上方，所述二次風道與所述第二通風口連通。

17、本申請一實施例中，所述外殼的底部形成彎折面，所述彎折面匹配所述火排的下部輪廓；所述彎折面上開設有所述第二通風口；

18、所述火排的底部形成朝下延伸的延伸部，所述延伸部上形成有所述引射段；

19、所述火排遠離所述引射段的引射口的端部與所述延伸部之間形成第一搭接部；

20、所述彎折面具有第一安裝面和第二安裝面，所述第一安裝面高于所述第二安裝面，所述第二通風口包括第一子風口和第二子風口，所述第一子風口形成在所述第一安裝面上，所述第二子風口形成在所述第二安裝面上；

21、其中，所述第一搭接部布置在所述第一安裝面的上方，所述延伸部布置在所述第二安裝面的上方。

22、本申請一實施例中，所述火排比鄰所述引射段的引射口的端部與所述延伸部之間形成第二搭接部；

23、所述第二安裝板具有第三安裝面，所述第三安裝面高于所述第二安裝面，所述第二安裝面位于所述第一安裝面和所述第三安裝面之間；

24、所述第二通風口包括第三子風口，所述第三子風口形成在所述第三安裝面上；

25、其中，所述第二搭接部布置在所述第三安裝面的上方。

26、本申請一實施例中，所述底板在所述第一安裝面和所述第二安裝面之間形成臺階結構，所述臺階結構的棱角上設置有豎向布置的所述安裝卡槽。

27、另一方面，本申請一實施例，還提供一種燃氣熱水器，包括機殼，還包括上述的燃燒器，所述燃燒器位于所述機殼中。

28、通過在圍擋上圍繞第一通風口設置有定位筋，定位筋能夠與火排的引射口連接以對火排的一端進行定位安裝，而底板上設置有安裝卡槽以用于卡裝火排，火排將固定裝配在安裝卡槽和定位筋之間，進而無需額外配置燃燒架，減少了零部件的使用量，降低了燃氣熱水器的制造成本較高并提高了組裝效率。

技術特征：

1.一種燃燒器，其特征在于，包括：

2.根據權利要求1所述的燃燒器，其特征在于，所述圍擋包括第一安裝板和第二安裝板，所述第一安裝板的橫截面為u型結構，所述第二安裝板連接在所述第一安裝板的兩端部之間，所述底板設置在所述第二安裝板的底部；

3.根據權利要求2所述的燃燒器，其特征在于，所述外殼還包括內襯板，所述內襯板設置在所述第一安裝板的內壁上并布置在所述火排的外部；

4.根據權利要求3所述的燃燒器，其特征在于，所述第一安裝板上還設置有朝內向上延伸的定位卡舌，所述內襯板的下邊緣卡在所述定位卡舌和所述第一安裝板之間。

5.根據權利要求3所述的燃燒器，其特征在于，與同一所述火排連接配合的所述定位筋、所述安裝卡槽和所述定位卡槽依次布置；

6.根據權利要求2-5任一項所述的燃燒器，其特征在于，所述底板上設置有至少一第二通風口；

7.根據權利要求6所述的燃燒器，其特征在于，所述外殼的底部形成彎折面，所述彎折面匹配所述火排的下部輪廓；所述彎折面上開設有所述第二通風口；

8.根據權利要求7所述的燃燒器，其特征在于，所述火排比鄰所述引射段的引射口的端部與所述延伸部之間形成第二搭接部；

9.根據權利要求7所述的燃燒器，其特征在于，所述底板在所述第一安裝面和所述第二安裝面之間形成臺階結構，所述臺階結構的棱角上設置有豎向布置的所述安裝卡槽。

10.一種燃氣熱水器，包括機殼，其特征在于，還包括如權利要求1-9任一項所述的燃燒器，所述燃燒器位于所述機殼中。

技術總結
本技術公開了一種燃燒器及燃氣熱水器。燃燒器包括：外殼，所述外殼包括圍擋和底板，所述圍擋的一側壁上設置有多個第一通風口，所述圍擋的內表面圍繞所述第一通風口的外周設置有定位筋；所述底板設置在所述圍擋的底部，所述底板上設置有多個安裝卡槽，所述安裝卡槽與對應的所述定位筋相對布置；多個火排，多個所述火排并排布置并設置在所述外殼中，所述火排的引射段的引射口與對應的所述定位筋連接，所述火排還卡在對應的所述安裝卡槽中。所述定位筋為環形結構，所述定位筋插入到所述引射口中。實現提高燃燒器火排中燃氣與空氣混合均勻性以提高燃氣燃燒充分性。實現降低制造成本并提高組裝效率。

技術研發人員：徐永發,范程遠,劉云,孫雪林
受保護的技術使用者：重慶海爾熱水器有限公司
技術研發日：20240416
技術公布日：2025/4/28
