本技術涉及橡膠密封圈，特別是涉及一種橡膠密封圈的自動生產設備。

背景技術：

1、橡膠密封圈的制造通常涉及一系列復雜的步驟，包括原料混合、硫化、冷卻、裁剪和檢驗等。在這個過程中，自動生產設備可以幫助提高生產效率，降低人力成本，并確保產品的質量，這些自動生產設備和檢測設備都是橡膠密封圈生產過程中的重要組成部分，它們通過提高生產效率和保證產品質量，為橡膠密封圈的制造提供了有效的解決方案。

2、在現有技術中橡膠密封圈的自動生產設備加工，一般都是通過傳送帶帶動橡膠板移動，并在傳送帶的上方設置切割刀進行切割，在切割的過程中，橡膠板的兩側沒有緊固裝置，從而導致在切割過程中，橡膠板容易出現晃動，容易影響橡膠板的切割質量，也會影響后續密封圈的生產質量，在密封圈壓制完成后，無法快速地將密封圈從模具中取出，導致出料效率低，影響作業效率。

技術實現思路

1、本實用新型所要解決的技術問題是橡膠密封圈的自動生產設備加工，一般都是通過傳送帶帶動橡膠板移動，并在傳送帶的上方設置切割刀進行切割，在切割的過程中，橡膠板的兩側沒有緊固裝置，從而導致在切割過程中，橡膠板容易出現晃動，容易影響橡膠板的切割質量，也會影響后續密封圈的生產質量，在密封圈壓制完成后，無法快速地將密封圈從模具中取出，導致出料效率低，影響作業效率。

2、為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種橡膠密封圈的自動生產設備，包括底座按壓盒，所述底座按壓盒的頂部固定安裝有多組安裝架按壓盒，其中一個所述安裝架按壓盒的表面一側固定安裝有安裝板，所述安裝板的表面一側固定安裝有第二電機按壓盒，所述安裝板的底部固定安裝有滑槽按壓盒，所述滑槽按壓盒的內部?jī)蓚?cè)轉動安裝有絲桿按壓盒，所述第二電機按壓盒的輸出端貫穿延伸至滑槽按壓盒的內部與絲桿按壓盒的內側壁為固定連接，可以對壓制完成的密封圈進行自動收集，所述絲桿按壓盒的外部螺紋安裝有滑塊按壓盒，所述滑塊按壓盒的表面與滑槽按壓盒的內側壁為滑動安裝，所述滑塊按壓盒的一端固定安裝有電動推桿按壓盒，所述電動推桿按壓盒的輸出端固定安裝有擠壓盒按壓盒，所述擠壓盒按壓盒的內頂部固定安裝有多個導軌按壓盒，所述擠壓盒按壓盒的內側壁滑動安裝有滑板按壓盒，多個所述導軌按壓盒的一端均貫穿延伸至滑板按壓盒的底部，所述擠壓盒按壓盒的底部開設有多個圓形槽口，多個所述圓形槽口的內側壁均滑動安裝有限位塊按壓盒，多個所述限位塊按壓盒頂部均與導軌按壓盒的底部為固定連接，多個所述限位塊按壓盒的表面均套設安裝有限位管按壓盒，多個所述限位管按壓盒的頂部均與滑板按壓盒的底部為固定連接，所述滑板按壓盒與擠壓盒按壓盒之間固定安裝有兩個第一彈簧按壓盒，可以對壓制完成的密封圈進行自動下料；

3、其中一組所述安裝架的表面一側固定安裝有電機架，所述電機架的頂部固定安裝有第四電機，所述第四電機的輸出端貫穿延伸至安裝架的內部固定安裝有主動輪，所述主動輪的一端與安裝架的內側壁為轉動安裝，另外一組所述安裝架的內部?jī)蓚?cè)轉動安裝有從動輪，所述主動輪和從動輪的外部套設安裝有網眼輸送帶，其中一組所述安裝架的內部?jī)蓚?cè)固定安裝有密封盒，其中一組所述安裝架的內部?jī)蓚?cè)固定安裝有支架，所述支架的頂部固定安裝有真空泵，所述真空泵的輸出端與密封盒的表面一側貫穿固定安裝有導管，所述密封盒的表面一側開設有多個孔洞，可以對橡膠板進行固定。

4、優選的，所述密封盒的表面兩側固定安裝有安裝支架，所述安裝支架的表面一側固定安裝有第一電機，所述第一電機的輸出端固定安裝有第一凸輪，所述安裝支架的表面一側開設有方形槽口，所述方形槽口的內側壁滑動安裝有刀片，所述刀片的表面一側與第一凸輪的表面緊密貼合，所述刀片的表面另一側與安裝支架的表面一側之間固定安裝有兩個第二彈簧，可以將橡膠板進行規律的切割。

5、優選的，所述擠壓盒的內側壁固定安裝有第三電機，所述第三電機的輸出端固定安裝有第二凸輪，所述第二凸輪的表面與滑板的表面一側緊密貼合，可以給自動下料提供動力。

6、優選的，其中一個所述安裝架按壓盒的表面一側固定安裝有下料盒按壓盒，所述下料盒按壓盒的底部固定安裝有托板支架按壓盒，所述托板支架按壓盒的表面一側固定安裝有電動馬達，所述托板支架按壓盒的內側壁轉動安裝有轉輥按壓盒，所述轉輥按壓盒的表面開設有多個弧形槽口，所述托板支架按壓盒的底部固定安裝有滑道，所述滑道的底端固定安裝有按壓盒，所述按壓盒位于擠壓盒的底部，可以將切割好的橡膠塊進行勻速下料。

7、優選的，所述電動馬達的輸出端貫穿延伸至托板支架的內部與轉輥的表面一側為固定安裝，對橡膠塊的下料提供動力。

8、優選的，所述底座的頂部固定安裝有集料盒，所述集料盒位于擠壓盒的底部，對橡膠圈進行收集。

9、本實用新型的有益效果如下：

10、1、本實用新型通過設置網眼輸送帶、真空泵和第四電機等機構，利用第四電機帶動網眼輸送帶運動，并通過真空泵進行固定，可以進行自動化夾持和下料，無需人工進行操作，自動化程度比較高，減少了人力成本，避免橡膠板在切割過程中出現晃動，容易影響橡膠板的切割質量。

11、2、本實用新型通過設置限位管、導軌和凸塊等結構，利用凸塊帶動限位管沿著導軌上下移動，并通過第一彈簧的回彈，完成橡膠圈的自動下料，可以快速地將密封圈從模具中取出，提高出料效率，節省人力資源。

技術特征：

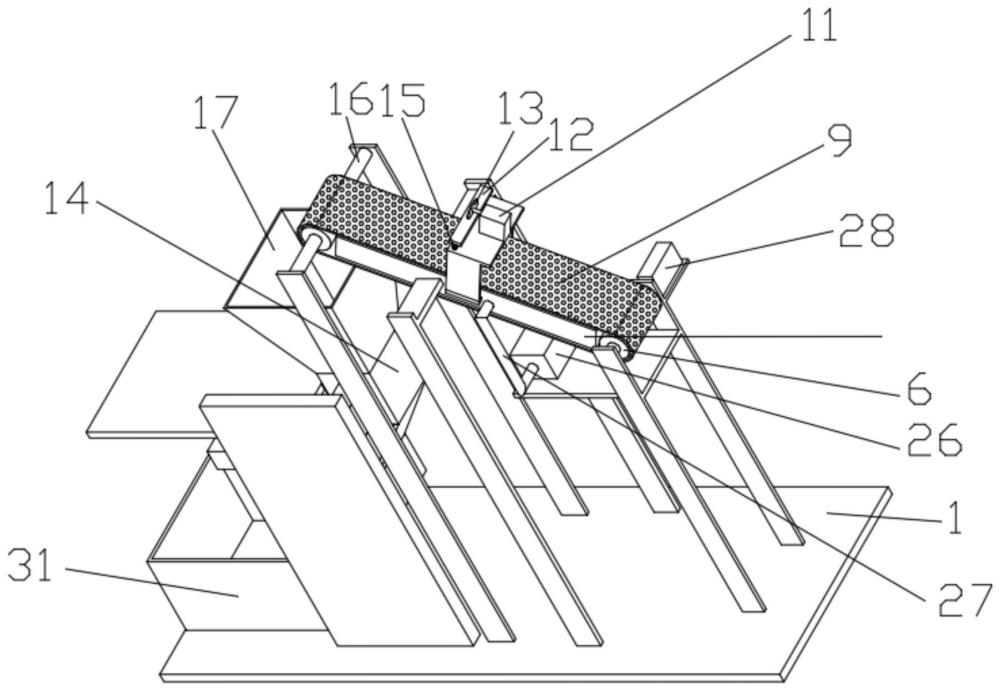

1.一種橡膠密封圈的自動生產設備，包括底座(1)，其特征在于：所述底座(1)的頂部固定安裝有多組安裝架(2)，其中一個所述安裝架(2)的表面一側固定安裝有安裝板，所述安裝板的表面一側固定安裝有第二電機(22)，所述安裝板的底部固定安裝有滑槽(25)，所述滑槽(25)的內部?jī)蓚?cè)轉動安裝有絲桿(23)，所述第二電機(22)的輸出端貫穿延伸至滑槽(25)的內部與絲桿(23)的內側壁為固定連接，所述絲桿(23)的外部螺紋安裝有滑塊(24)，所述滑塊(24)的表面與滑槽(25)的內側壁為滑動安裝，所述滑塊(24)的一端固定安裝有電動推桿(21)，所述電動推桿(21)的輸出端固定安裝有擠壓盒(20)，所述擠壓盒(20)的內頂部固定安裝有多個導軌(5)，所述擠壓盒(20)的內側壁滑動安裝有滑板(4)，多個所述導軌(5)的一端均貫穿延伸至滑板(4)的底部，所述擠壓盒(20)的底部開設有多個圓形槽口，多個所述圓形槽口的內側壁均滑動安裝有限位塊(19)，多個所述限位塊(19)頂部均與導軌(5)的底部為固定連接，多個所述限位塊(19)的表面均套設安裝有限位管(18)，多個所述限位管(18)的頂部均與滑板(4)的底部為固定連接，所述滑板(4)與擠壓盒(20)之間固定安裝有兩個第一彈簧(3)；

2.根據權利要求1所述的一種橡膠密封圈的自動生產設備，其特征在于：所述密封盒(7)的表面兩側固定安裝有安裝支架，所述安裝支架的表面一側固定安裝有第一電機(11)，所述第一電機(11)的輸出端固定安裝有第一凸輪(13)，所述安裝支架的表面一側開設有方形槽口，所述方形槽口的內側壁滑動安裝有刀片(12)，所述刀片(12)的表面一側與第一凸輪(13)的表面緊密貼合，所述刀片(12)的表面另一側與安裝支架的表面一側之間固定安裝有兩個第二彈簧(15)。

3.根據權利要求1所述的一種橡膠密封圈的自動生產設備，其特征在于：所述擠壓盒(20)的內側壁固定安裝有第三電機(29)，所述第三電機(29)的輸出端固定安裝有第二凸輪(30)，所述第二凸輪(30)的表面與滑板(4)的表面一側緊密貼合。

4.根據權利要求1所述的一種橡膠密封圈的自動生產設備，其特征在于：其中一個所述安裝架(2)的表面一側固定安裝有下料盒(17)，所述下料盒(17)的底部固定安裝有托板支架(14)，所述托板支架(14)的表面一側固定安裝有電動馬達，所述托板支架(14)的內側壁轉動安裝有轉輥(10)，所述轉輥(10)的表面開設有多個弧形槽口，所述托板支架(14)的底部固定安裝有滑道，所述滑道的底端固定安裝有按壓盒(8)，所述按壓盒(8)位于擠壓盒(20)的底部。

5.根據權利要求4所述的一種橡膠密封圈的自動生產設備，其特征在于：所述電動馬達的輸出端貫穿延伸至托板支架(14)的內部與轉輥(10)的表面一側為固定安裝。

6.根據權利要求1所述的一種橡膠密封圈的自動生產設備，其特征在于：所述底座(1)的頂部固定安裝有集料盒(31)，所述集料盒(31)位于擠壓盒(20)的底部。

技術總結
本技術公開了一種橡膠密封圈的自動生產設備，包括底座按壓盒，所述底座按壓盒的頂部固定安裝有多組安裝架按壓盒，其中一個所述安裝架按壓盒的表面一側固定安裝有安裝板，所述安裝板的表面一側固定安裝有第二電機按壓盒，所述安裝板的底部固定安裝有滑槽按壓盒，所述滑槽按壓盒的內部?jī)蓚?cè)轉動安裝有絲桿按壓盒。本技術通過設置網眼輸送帶、真空泵和第四電機等機構，利用第四電機帶動網眼輸送帶運動，并通過真空泵進行固定，可以進行自動化夾持和下料，無需人工進行操作，自動化程度比較高，減少了人力成本，避免橡膠板在切割過程中出現晃動，容易影響橡膠板的切割質量。

技術研發人員：李傳洪,蘇永琪
受保護的技術使用者：濰坊鑫光華橡塑有限公司
技術研發日：20240417
技術公布日：2025/4/28
