本技術涉及一種85uvfirf型火焰檢測探頭輔助支撐裝置。

背景技術：

1、現階段，燃氣熱水爐由三臺燃燒器實現燃燒功能，每臺燃燒器均配備火焰檢測探頭實現對火焰信號的檢測功能，火檢探頭測量火焰信號利用的是光在同種均勻介質中沿直線傳播的幾何光學定理，所以必須保證測量回路在同一條直線上。當燃燒器啟動，燃燒器會產生振動，導致火檢探頭、連接管、冷卻氣源三通、安裝底座形成的水平測量管路在火檢探頭側產生下垂，使得測量管路彎曲，致使火檢探頭測量火焰光度產生偏差，直接影響到火焰信號檢測。

2、綜上所述，需要一種85uvfirf型火焰檢測探頭輔助支撐裝置來解決以上問題。

技術實現思路

1、本實用新型的目的就是為了解決火檢探頭一側下垂，使得測量管路彎曲，致使火檢探頭測量火焰光度產生偏差，直接影響到火焰信號檢測的問題，提供了一種新85uvfirf型火焰檢測探頭輔助支撐裝置。

2、為了實現上述目的，本實用新型采用以下技術方案：

3、一種85uvfirf型火焰檢測探頭輔助支撐裝置，其組成包括：底板，所述的底板焊接不銹鋼管a，所述的不銹鋼管a通過兩組螺栓連接伸縮管下方，所述的伸縮管上方通過兩組螺栓連接不銹鋼管b，所述的不銹鋼管b上焊接u型支撐板，所述u型支撐板上帶有支撐火焰檢測探頭的u形凹陷。

4、所述的一種85uvfirf型火焰檢測探頭輔助支撐裝置，所述的不銹鋼管a兩側邊分別有長圓孔a。

5、所述的一種85uvfirf型火焰檢測探頭輔助支撐裝置，所述的伸縮管下方兩側邊分別有長圓孔b，上方兩側邊分別有長圓孔c。

6、所述的一種85uvfirf型火焰檢測探頭輔助支撐裝置，所述的不銹鋼管b兩側邊分別有長圓孔d。

7、有益效果

8、1.本實用新型是一種可調節的支撐裝置，一端可以固定在地面，另一端為“u”型，可以將85uvfirf型火檢探頭放置u型支撐板槽內.并通過螺栓對支撐高度進行無級調節，保證測量回路在一條直線內，降低了火檢信號錯誤率，實用性強。

9、2.本實用新型靈活度高，可以適配不同安裝環境的85uvfirf型火焰檢測探頭，結構簡單，安裝簡便。

技術特征：

1.一種85uvfirf型火焰檢測探頭輔助支撐裝置，其特征是，其組成包括底板，所述的底板焊接不銹鋼管a，所述的不銹鋼管a通過兩組螺栓連接伸縮管下方，所述的伸縮管上方通過兩組螺栓連接不銹鋼管b，所述的不銹鋼管b上焊接u型支撐板，所述u型支撐板上帶有支撐火焰檢測探頭的u形凹陷。

2.根據權利要求1所述的一種85uvfirf型火焰檢測探頭輔助支撐裝置，其特征是，所述的不銹鋼管a兩側邊分別有長圓孔a。

3.根據權利要求1或2所述的一種85uvfirf型火焰檢測探頭輔助支撐裝置，其特征是，所述的伸縮管下方兩側邊分別有長圓孔b，上方兩側邊分別有長圓孔c。

4.根據權利要求1或2所述的一種85uvfirf型火焰檢測探頭輔助支撐裝置，其特征是，所述的不銹鋼管b兩側邊分別有長圓孔d。

5.根據權利要求3所述的一種85uvfirf型火焰檢測探頭輔助支撐裝置，其特征是，所述的不銹鋼管b兩側邊分別有長圓孔d。

技術總結

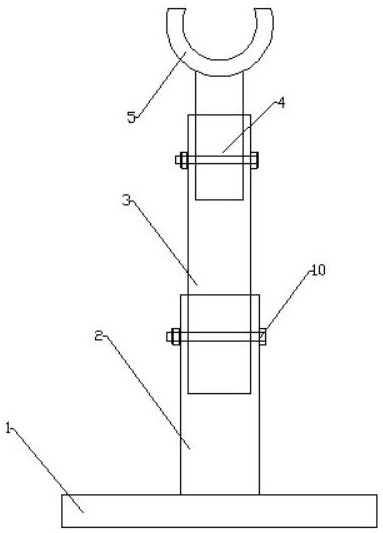

一種85UVFIRF型火焰檢測探頭輔助支撐裝置，燃氣熱水爐由燃燒器實現燃燒功能，燃燒器配備火焰檢測探頭實現對火焰信號的檢測功能，火檢探頭測量火焰信號須保證測量回路在同一條直線上，當燃燒器啟動，燃燒器產生振動，導致火檢探頭一側下垂，使得測量管路彎曲，火檢探頭測量火焰光度產生偏差，影響火焰信號檢測。本技術組成包括底板（1），所述的底板焊接不銹鋼管A（2），所述的不銹鋼管A通過兩組螺栓（10）連接伸縮管（3）下方，所述的伸縮管上方通過兩組螺栓連接不銹鋼管B（4），所述的不銹鋼管B上焊接U型支撐板（5），所述U型支撐板上帶有支撐火焰檢測探頭的弧形凹陷。本技術用于85UVFIRF型火檢探頭的支撐。

技術研發人員：孫鑫,曾晨,冷宇飛,李星辰
受保護的技術使用者：華電（北京）熱電有限公司
技術研發日：20240805
技術公布日：2025/4/28
