[]本發明涉及一種直流點炭器。

背景技術：

0、[背景技術]

1、現有點燃木炭時一般是通過明火燃燒實現木炭點燃，但此方法存在明火燃燒容易造成危險的問題。同時，使用燃氣點火木炭存在浪費燃氣以及操作危險的問題，而在戶外通過助燃劑等明火點燃木炭時容易出現堆積的木炭缺少氧氣不能點燃明火等操作麻煩的問題。

技術實現思路

0、[
技術實現要素：
]

1、本發明克服了現有技術的不足，提供了一種直流點炭器。

2、為實現上述目的，本發明采用了下列技術方案：

3、一種直流點炭器，其特征在于：包括有點炭器主體，點炭器主體頂面上設有發熱絲，點炭器主體內設有用于與移動電源和發熱絲連接用于使發熱絲加熱木炭的主控板，主控板上設有與移動電源連接且具有過壓保護功能的電源輸入電路、分別與電源輸入電路和發熱絲連接用于向發熱絲輸出驅動電源的輸出驅動電路、與輸出驅動電路連接用于控制發熱絲控制的主控電路、與主控電路連接用于檢測輸出驅動電路輸出電壓的電壓檢測電路、以及與主控電路連接供電的供電電路。

4、如上所述的一種直流點炭器，其特征在于：主控板上設有分別與主控電路和供電電路連接用于指示工作狀態的燈光指示電路。

5、如上所述的一種直流點炭器，其特征在于：主控板上設有分別與主控電路和供電電路連接用于向主控電路燒錄程序的燒錄電路。

6、如上所述的一種直流點炭器，其特征在于：電源輸入電路包括有接口p101和過壓保護芯片u1，且接口p101為type-c接口，接口p101引腳a1和引腳b12分別接地，接口p101引腳a2分別與電容c2一端、接口p101引腳a9、電容c1一端、電解電容1c104正極端、接口p101引腳b9、接口p101引腳b4、電阻r1一端、電阻r2一端、電容c11一端、電壓檢測電路、供電電路、電阻r8一端連接，電容c2另一端、電容c1另一端、電解電容ec104負極端、電容c11另一端、接口p101引腳a12、接口p101引腳b1分別接地，電阻r8另一端與過壓保護芯片u1引腳8連接，接口p101引腳a5與過壓保護芯片u1引腳7連接，接口p101引腳a6分別與接口p101引腳b6、電阻r3一端連接，電阻r3另一端與過壓保護芯片u1引腳4連接，接口p101引腳a7分別與接口p101引腳b7、電阻r4一端連接，電阻r4另一端與過壓保護芯片u1引腳5連接，接口p101引腳b5與過壓保護芯片u1引腳6連接，過壓保護芯片u1引腳9通過電阻r5接地，過壓保護芯片u1引腳0接地，過壓保護芯片u1引腳1分別與電阻r1另一端、電阻r2另一端、電容c3一端、電容c10一端連接，電容c3另一端、電容c10另一端分別接地。

7、如上所述的一種直流點炭器，其特征在于：輸出驅動電路包括有mos管q403，mos管q403源極端接地，mos管q403漏極端與連接點j2連接，連接點j2與發熱絲一端連接，mos管q403柵極端分別與電容c106一端、電阻r111一端、電r122一端連接，電容c106另一端、電阻r111另一端分別接地，電阻r122另一端與三極管q1集電極連接，三極管q1發射極分別與電阻r115一端、電感l101一端、電源輸入電路、連接點j1連接，連接點j1與發熱絲另一端連接，電感l101另一端通過電容c117接地，三極管q1基極分別與電阻r115另一端、電阻r123一端連接，電阻r123另一端與三極管q104集電極連接，三極管q104發射極接地，三極管q104基極分別與電阻r116一端。電阻r113一端連接，電阻r116另一端接地，電阻r113另一端分別與主控電路、電阻r125一端連接，電阻r125另一端與燈led101正極端連接，燈led101負極端接地。

8、如上所述的一種直流點炭器，其特征在于：主控電路包括有主控芯片u2，主控芯片u2引腳1和引腳8分別與燒錄電路連接，主控芯片u2引腳2與燈光指示電路連接，主控芯片u2引腳3分別與開關按鍵s1一端、電容c13一端、電阻r15一端連接，電容c13另一端、電阻r15另一端分別接地，開關按鍵s1另一端與供電電路連接，主控芯片u2引腳4接地，主控芯片u2引腳5與電壓檢測電路連接，主控芯片u2引腳6分別與供電電路、電容c9一端、電容c8一端連接，電容c9另一端、電容c8另一端分別接地，主控芯片u2引腳7與輸出驅動電路連接。

9、如上所述的一種直流點炭器，其特征在于：電壓檢測電路包括有電容c117，電容c117一端分別與主控電路、電阻r114一端、電阻r112一端連接，電容c117另一端、電阻r114另一端分別接地，電阻r112另一端與電源輸入電路連接。

10、如上所述的一種直流點炭器，其特征在于：供電電路包括有供電芯片u3，供電芯片u3引腳1分別與電容c4一端、電容c5一端、電源輸入電路連接，供電芯片u3引腳3分別與電容c7一端、電容c6一端連接，電容c5另一端、電容c4另一端、供電芯片u3引腳1、電容c7另一端、電容c6另一端分別接地，供電芯片u3引腳3輸出3v3電源分別向主控電路、燈光指示電路、燒錄電路供電。

11、如上所述的一種直流點炭器，其特征在于：燈光指示電路包括有指示燈led102，指示燈led102正極端通過電阻r124與供電電路連接，指示燈led102負極端與主控電路連接。

12、如上所述的一種直流點炭器，其特征在于：燒錄電路包括有連接端子p103，連接端子p10引腳1-2分別與主控電路連接，連接端子p103引腳3與供電電路連接，連接端子p103引腳4接地。

13、本發明的有益效果是：

14、本發明通過將木炭放置在發熱絲上，通過移動電源與點炭器主控板連接供電，通過主控板控制向發熱絲的輸出電源，使發熱絲發熱來加熱點燃木炭，實現快速點燃木炭的功能，操作簡單，便于攜帶，危險性低，且通過移動電源即可供電，結構簡單。

技術特征：

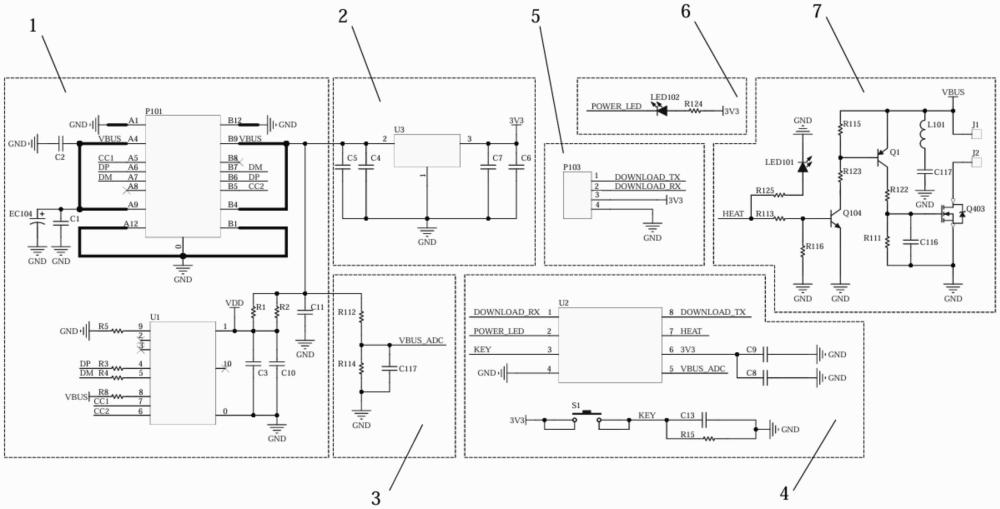

1.一種直流點炭器，其特征在于：包括有點炭器主體，點炭器主體頂面上設有發熱絲，點炭器主體內設有用于與移動電源和發熱絲連接用于使發熱絲加熱木炭的主控板，主控板上設有與移動電源連接且具有過壓保護功能的電源輸入電路(1)、分別與電源輸入電路(1)和發熱絲連接用于向發熱絲輸出驅動電源的輸出驅動電路(7)、與輸出驅動電路(7)連接用于控制發熱絲控制的主控電路(4)、與主控電路(4)連接用于檢測輸出驅動電路(7)輸出電壓的電壓檢測電路(3)、以及與主控電路(4)連接供電的供電電路(2)。

2.根據權利要求1所述的一種直流點炭器，其特征在于：主控板上設有分別與主控電路(4)和供電電路(2)連接用于指示工作狀態的燈光指示電路(6)。

3.根據權利要求2所述的一種直流點炭器，其特征在于：主控板上設有分別與主控電路(4)和供電電路(2)連接用于向主控電路(4)燒錄程序的燒錄電路(5)。

4.根據權利要求1所述的一種直流點炭器，其特征在于：電源輸入電路(1)包括有接口p101和過壓保護芯片u1，且接口p101為type-c接口，接口p101引腳a1和引腳b12分別接地，接口p101引腳a2分別與電容c2一端、接口p101引腳a9、電容c1一端、電解電容1c104正極端、接口p101引腳b9、接口p101引腳b4、電阻r1一端、電阻r2一端、電容c11一端、電壓檢測電路(3)、供電電路(2)、電阻r8一端連接，電容c2另一端、電容c1另一端、電解電容ec104負極端、電容c11另一端、接口p101引腳a12、接口p101引腳b1分別接地，電阻r8另一端與過壓保護芯片u1引腳8連接，接口p101引腳a5與過壓保護芯片u1引腳7連接，接口p101引腳a6分別與接口p101引腳b6、電阻r3一端連接，電阻r3另一端與過壓保護芯片u1引腳4連接，接口p101引腳a7分別與接口p101引腳b7、電阻r4一端連接，電阻r4另一端與過壓保護芯片u1引腳5連接，接口p101引腳b5與過壓保護芯片u1引腳6連接，過壓保護芯片u1引腳9通過電阻r5接地，過壓保護芯片u1引腳0接地，過壓保護芯片u1引腳1分別與電阻r1另一端、電阻r2另一端、電容c3一端、電容c10一端連接，電容c3另一端、電容c10另一端分別接地。

5.根據權利要求1所述的一種直流點炭器，其特征在于：輸出驅動電路(7)包括有mos管q403，mos管q403源極端接地，mos管q403漏極端與連接點j2連接，連接點j2與發熱絲一端連接，mos管q403柵極端分別與電容c106一端、電阻r111一端、電r122一端連接，電容c106另一端、電阻r111另一端分別接地，電阻r122另一端與三極管q1集電極連接，三極管q1發射極分別與電阻r115一端、電感l101一端、電源輸入電路(1)、連接點j1連接，連接點j1與發熱絲另一端連接，電感l101另一端通過電容c117接地，三極管q1基極分別與電阻r115另一端、電阻r123一端連接，電阻r123另一端與三極管q104集電極連接，三極管q104發射極接地，三極管q104基極分別與電阻r116一端。電阻r113一端連接，電阻r116另一端接地，電阻r113另一端分別與主控電路(4)、電阻r125一端連接，電阻r125另一端與燈led101正極端連接，燈led101負極端接地。

6.根據權利要求3所述的一種直流點炭器，其特征在于：主控電路(4)包括有主控芯片u2，主控芯片u2引腳1和引腳8分別與燒錄電路(5)連接，主控芯片u2引腳2與燈光指示電路(6)連接，主控芯片u2引腳3分別與開關按鍵s1一端、電容c13一端、電阻r15一端連接，電容c13另一端、電阻r15另一端分別接地，開關按鍵s1另一端與供電電路(2)連接，主控芯片u2引腳4接地，主控芯片u2引腳5與電壓檢測電路(3)連接，主控芯片u2引腳6分別與供電電路(2)、電容c9一端、電容c8一端連接，電容c9另一端、電容c8另一端分別接地，主控芯片u2引腳7與輸出驅動電路(7)連接。

7.根據權利要求1所述的一種直流點炭器，其特征在于：電壓檢測電路(3)包括有電容c117，電容c117一端分別與主控電路(4)、電阻r114一端、電阻r112一端連接，電容c117另一端、電阻r114另一端分別接地，電阻r112另一端與電源輸入電路(1)連接。

8.根據權利要求3所述的一種直流點炭器，其特征在于：供電電路(2)包括有供電芯片u3，供電芯片u3引腳1分別與電容c4一端、電容c5一端、電源輸入電路(1)連接，供電芯片u3引腳3分別與電容c7一端、電容c6一端連接，電容c5另一端、電容c4另一端、供電芯片u3引腳1、電容c7另一端、電容c6另一端分別接地，供電芯片u3引腳3輸出3v3電源分別向主控電路(4)、燈光指示電路(6)、燒錄電路(5)供電。

9.根據權利要求2所述的一種直流點炭器，其特征在于：燈光指示電路(6)包括有指示燈led102，指示燈led102正極端通過電阻r124與供電電路(2)連接，指示燈led102負極端與主控電路(4)連接。

10.根據權利要求3所述的一種直流點炭器，其特征在于：燒錄電路(5)包括有連接端子p103，連接端子p10引腳1-2分別與主控電路(4)連接，連接端子p103引腳3與供電電路(2)連接，連接端子p103引腳4接地。

技術總結
本發明公開了一種直流點炭器，包括有點炭器主體，點炭器主體頂面上設有發熱絲，點炭器主體內設有用于與移動電源和發熱絲連接用于使發熱絲加熱木炭的主控板，主控板上設有與移動電源連接且具有過壓保護功能的電源輸入電路、分別與電源輸入電路和發熱絲連接用于向發熱絲輸出驅動電源的輸出驅動電路、與輸出驅動電路連接用于控制發熱絲控制的主控電路、與主控電路連接用于檢測輸出驅動電路輸出電壓的電壓檢測電路、以及與主控電路連接供電的供電電路，通過移動電源與點炭器主控板連接供電，通過主控板控制向發熱絲的輸出電源，使發熱絲發熱來加熱點燃木炭，實現快速點燃木炭的功能。

技術研發人員：區松生,胡峰,李欣
受保護的技術使用者：中山市松井電器有限公司
技術研發日：
技術公布日：2025/4/28
