本技術涉及鍋爐燃燒器的，尤其是涉及一種鍋爐燃燒器中心風筒防磨裝置。

背景技術：

1、鍋爐燃燒器指的是鍋爐上用的燃燒器，鍋爐燃燒器是燃油燃氣鍋爐的配套輔機中最為重要設備，鍋爐燃燒器主要分為燃油燃燒器和燃氣燃燒器及雙燃料燃燒器（也稱油氣兩用燃燒器），其中燃油燃燒器可分為輕油燃燒器和重油燃燒器，輕油主要指的是柴油，重油指的是原油提取汽油、柴油后剩下的重質油；燃氣燃燒器可分為天然氣燃燒器、城市煤氣燃燒器、液化石油氣燃燒器和沼氣燃燒器。

2、公開號為cn207864871u一種煤粉鍋爐一次風管，所述的風管包括管口相互連通的第一風管和第二風管，所述的第一風管內設置有第一c型彈簧片，所述的第一風管的管口與所述的第一c型彈簧片之間設置有多個第一陶瓷環；所述的第二風管內設置有第二c型彈簧片，所述的第二風管的管口與所述的第二c型彈簧片之間設置有多個第二陶瓷環。本實用新型的一種用于煤粉鍋爐的風管，可以徹底解決煤粉鍋爐的一次風管道的磨損問題，延長一次風管的使用壽命，減少鍋爐的停爐檢修，保證鍋爐的連續運行。和現有防磨技術相比，節省了焊接，敷設等工序，節約施工成本；

3、其通過將陶瓷環和c型彈簧片設置在第一風管和第二分管內壁，來提高第一風管和第二分管的耐磨性，但是當陶瓷環和c型彈簧片被磨損時，更換陶瓷環和c型彈簧片比較麻煩，但陶瓷環和c型彈簧片無法繼續對分管提高防磨損的效果后，風管主體會重新受到磨損。

技術實現思路

1、根據現有技術存在的不足，本實用新型的目的是提供一種鍋爐燃燒器中心風筒防磨裝置，具有設置有耐磨套，提高了風管的耐磨性，而且方便對損壞的耐磨套進行更換，提高對分管的防護性的效果。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種鍋爐燃燒器中心風筒防磨裝置，包括鍋爐燃燒器風筒，所述鍋爐燃燒器風筒內設置有金屬耐磨合金套內層，所述金屬耐磨合金套內層的周向側設置有加固層，所述加固層的周向側設置有金屬耐磨合金套外層，所述金屬耐磨合金套外層的周向側開設有連接螺紋槽，所述鍋爐燃燒器風筒的周向內壁螺紋連接于連接螺紋槽內。

4、通過采用上述技術方案，鍋爐燃燒器風筒、金屬耐磨合金套內層、金屬耐磨合金套外層、連接螺紋槽配合，可以將金屬耐磨合金套外層和金屬耐磨合金套內層與鍋爐燃燒器風筒連接，金屬耐磨合金套內層和金屬耐磨合金套外層可以提高鍋爐燃燒器風筒內壁的防磨效果。

5、本實用新型在一較佳示例中可以進一步配置為：所述加固層的一側均勻開設有多個加固筋安裝槽，多個所述加固筋安裝槽內設置有加固筋。

6、通過采用上述技術方案，加固筋可以提高加固層的加固效果。

7、本實用新型在一較佳示例中可以進一步配置為：所述金屬耐磨合金套內層的周向側固定連接有合金網層，所述合金網層的周向側纏繞有金屬餐繞層，所述合金網層與加固層的周向內壁固定。

8、通過采用上述技術方案，合金網層和金屬餐繞層可以提高金屬耐磨合金套內層的抗分裂性，在金屬耐磨合金套內層內磨損出現裂縫時，金屬餐繞層和合金網層可以防止金屬耐磨合金套內層整體裂開。

9、本實用新型在一較佳示例中可以進一步配置為：所述加固層的周向側固定連接有金屬編織層，且金屬編織層與金屬耐磨合金套外層的周向內壁固定。

10、通過采用上述技術方案，金屬編織層可以提高防磨套的整體防磨性。

11、本實用新型在一較佳示例中可以進一步配置為：所述金屬耐磨合金套外層和加固層的周向側均開設有多個防磨套散熱槽，且多個防磨套散熱槽均勻分布在金屬耐磨合金套外層和加固層的周向側。

12、通過采用上述技術方案，金屬耐磨合金套內層、金屬耐磨合金套外層和連接螺紋槽可以提高防磨套的整體耐磨性。

13、本實用新型在一較佳示例中可以進一步配置為：所述金屬耐磨合金套內層的一側固定連接有防磨套連接環，所述合金網層、加固層、金屬編織層和金屬耐磨合金套外層均與防磨套連接環固定。

14、通過采用上述技術方案，防磨套連接環可以方便金屬耐磨合金套內層和金屬耐磨合金套外層與鍋爐燃燒器風筒連接。

15、綜上所述，本實用新型包括以下至少一種有益技術效果：

16、1.設置有鍋爐燃燒器風筒、金屬耐磨合金套內層、金屬耐磨合金套外層、連接螺紋槽，金屬耐磨合金套內層、金屬耐磨合金套外層、加固層形成一個耐磨套，耐磨套可以提高鍋爐燃燒器風筒內壁的整體耐磨性可以將金屬耐磨合金套外層和金屬耐磨合金套內層與鍋爐燃燒器風筒連接，金屬耐磨合金套內層和金屬耐磨合金套外層可以提高鍋爐燃燒器風筒內壁的防磨效果，提高了風管的耐磨性，而且方便對損壞的耐磨套進行更換，提高對分管的防護性。

17、2.設置有金屬餐繞層、合金網層、加固筋、加固筋安裝槽和金屬編織層，合金網層設置在金屬耐磨合金套內層的表面可以提高金屬耐磨合金套內層的抗裂性，金屬餐繞層餐繞在金屬耐磨合金套內層和合金網層的表面，提高加固性的同時可以提高抗裂性，加固層和加固筋配合，提高了耐磨套的整體抗裂性。

技術特征：

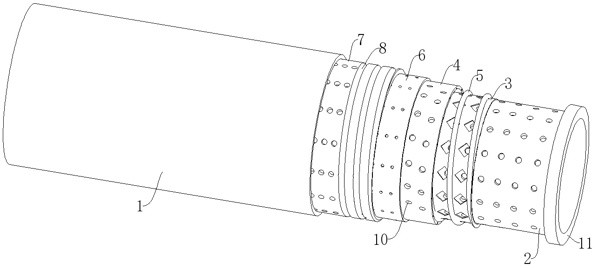

1.一種鍋爐燃燒器中心風筒防磨裝置，包括鍋爐燃燒器風筒（1），其特征在于：所述鍋爐燃燒器風筒（1）內設置有金屬耐磨合金套內層（2），所述金屬耐磨合金套內層（2）的周向側設置有加固層（4），所述加固層（4）的周向側設置有金屬耐磨合金套外層（7），所述金屬耐磨合金套外層（7）的周向側開設有連接螺紋槽（8），所述鍋爐燃燒器風筒（1）的周向內壁螺紋連接于連接螺紋槽（8）內。

2.根據權利要求1所述的一種鍋爐燃燒器中心風筒防磨裝置，其特征在于：所述加固層（4）的一側均勻開設有多個加固筋安裝槽（12），多個所述加固筋安裝槽（12）內設置有加固筋（9）。

3.根據權利要求1所述的一種鍋爐燃燒器中心風筒防磨裝置，其特征在于：所述金屬耐磨合金套內層（2）的周向側固定連接有合金網層（3），所述合金網層（3）的周向側纏繞有金屬餐繞層（5），所述合金網層（3）與加固層（4）的周向內壁固定。

4.根據權利要求3所述的一種鍋爐燃燒器中心風筒防磨裝置，其特征在于：所述加固層（4）的周向側固定連接有金屬編織層（6），且金屬編織層（6）與金屬耐磨合金套外層（7）的周向內壁固定。

5.根據權利要求4所述的一種鍋爐燃燒器中心風筒防磨裝置，其特征在于：所述金屬耐磨合金套外層（7）和加固層（4）的周向側均開設有多個防磨套散熱槽（10），且多個防磨套散熱槽（10）均勻分布在金屬耐磨合金套外層（7）和加固層（4）的周向側。

6.根據權利要求4所述的一種鍋爐燃燒器中心風筒防磨裝置，其特征在于：所述金屬耐磨合金套內層（2）的一側固定連接有防磨套連接環（11），所述合金網層（3）、加固層（4）、金屬編織層（6）和金屬耐磨合金套外層（7）均與防磨套連接環（11）固定。

技術總結
本技術涉及一種鍋爐燃燒器中心風筒防磨裝置，本技術涉及鍋爐燃燒器的技術領域。本技術包括鍋爐燃燒器風筒，鍋爐燃燒器風筒內設置有金屬耐磨合金套內層，金屬耐磨合金套內層的周向側設置有加固層，加固層的周向側設置有金屬耐磨合金套外層，金屬耐磨合金套外層的周向側開設有連接螺紋槽，鍋爐燃燒器風筒的周向內壁螺紋連接于連接螺紋槽內，金屬耐磨合金套內層和金屬耐磨合金套外層可以提高鍋爐燃燒器風筒內壁的防磨效果，提高了風管的耐磨性，而且方便對損壞的耐磨套進行更換，提高對分管的防護性。

技術研發人員：周福安,黃華漢,林水生,梁其棚,傅勇強,雍乾巍
受保護的技術使用者：湛江中粵能源有限公司
技術研發日：20240620
技術公布日：2025/4/28
