本發明涉及陶瓷生產技術領域，尤其涉及一種陶瓷制品可均勻受熱的匣缽。

背景技術：

匣缽是一種在高溫下使用的容器，是用來支承、保護陶瓷制品或承燒制品的特殊耐火材料，它的主要作用是防止所承燒制品在燒成過程中，因與燃燒氣體和灰塵的接觸與侵蝕而造成污染和缺陷；匣缽一般要求具有高耐火性、良好的熱穩定性及化學穩定性，匣缽的作用之一就是承重，要求在高溫加熱時其強度必須經受住制品及自身的負荷，但是現有匣缽大都因為自身質量較重而使承載能力受到限制，且匣缽在進行加熱的過程中會出現受熱不均勻，從而容易產生裂紋，影響使用壽命；為此，我們提出一種陶瓷制品可均勻受熱的匣缽來解決上述問題。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種陶瓷制品可均勻受熱的匣缽。

為了實現上述目的，本發明采用了如下技術方案：

一種陶瓷制品可均勻受熱的匣缽，包括第一缽體和設置在第一缽體內的第二缽體以及設置在第一缽體下端的支架，所述第一缽體的側壁中設有第一空腔，且第一空腔的下側設有開口，所述第一空腔還與第二缽體的側壁連通，所述第二缽體的側壁上均布有多個凹槽，且凹槽中均固定設有鐵塊，所述第一缽體的底部設有第二空腔，且第二空腔的底部通過連接桿轉動連接有轉盤，所述轉盤的側壁均布有多個卡槽，所述轉盤貫穿第二空腔的側壁并延伸至第一空腔中，且第一空腔中設有與轉盤側壁上卡槽相嚙合的齒輪，所述第一缽體的側壁上還設有儲存槽，所述齒輪的上表面設有豎桿，且豎桿貫穿儲存槽的側壁并連接有第一斜齒輪，所述儲存槽中還設有與第一斜齒輪相嚙合的第二斜齒輪，且第二斜齒輪通過連接桿鉸接有搖桿，所述搖桿位于儲存槽中，所述轉盤與第二缽體的底部固定連接，且第二缽體通過轉盤與第一缽體的底部轉動連接。

優選地，所述第一空腔遠離第二缽體的一側側壁上設有絕熱層。

優選地，所述搖桿遠離第二斜齒輪的一端包裹有隔熱墊。

優選地，所述第一缽體的下表面均布有多個開孔，多個所述開孔的上方設有石棉，且石棉位于第二空腔的下方。

本發明中，結構簡單，操作方便，通過設有內外兩個缽體，在加熱的過程中，高溫煅燒時產生的熱量儲存在第一空腔中，不會第一時間被外界的氣體中和，從而使缽體的下端和上端能受熱均勻，避免出現缽體出現裂痕的情況發生；同時，通過搖桿和斜齒輪的共同作用，使第二缽體在第一缽體中可以旋轉，既能使第二缽體中的陶瓷制品能被充分的加熱，又能提高缽體受熱的均勻率。

附圖說明

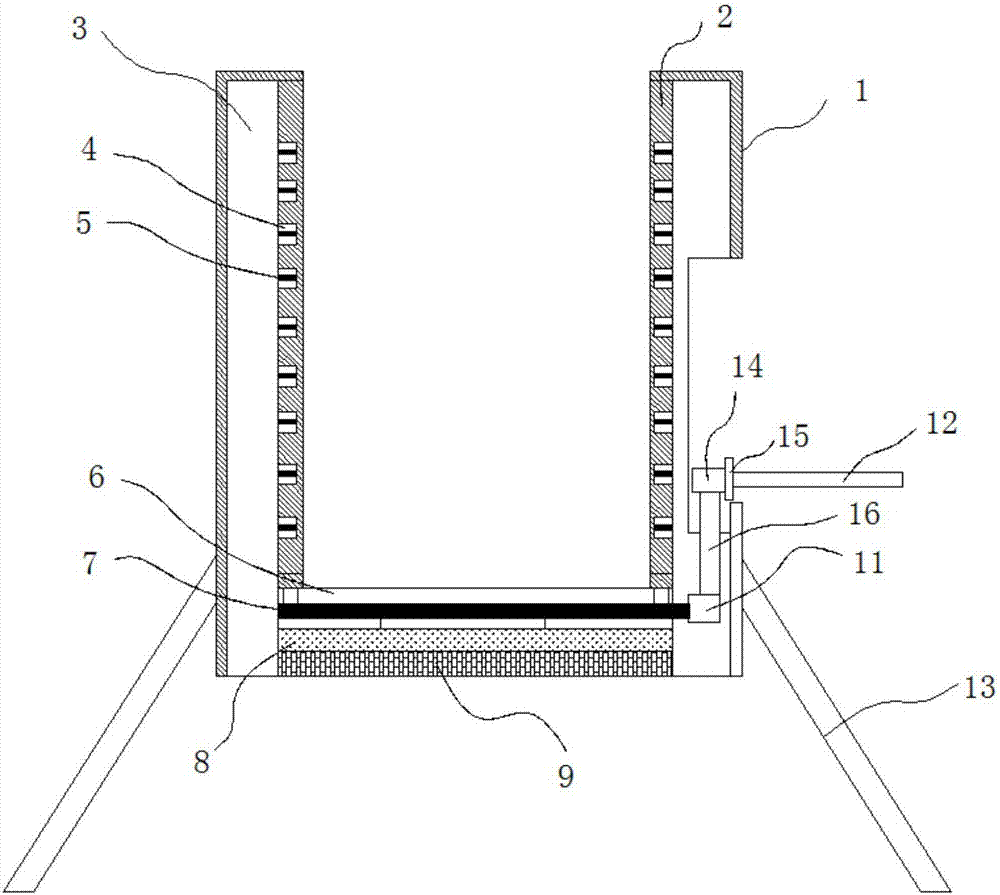

圖1為本發明提出的一種陶瓷制品可均勻受熱的匣缽的正面結構剖示圖；

圖2為本發明提出的一種陶瓷制品可均勻受熱的匣缽的結構示意圖；

圖3為本發明提出的一種陶瓷制品可均勻受熱的匣缽的俯視圖；

圖4為本發明提出的一種陶瓷制品可均勻受熱的匣缽中轉盤與齒輪之間連接關系的結構示意圖；

圖5為本發明提出的一種陶瓷制品可均勻受熱的匣缽中第一斜齒輪和第二斜齒輪之間連接關系的結構示意圖；

圖6為本發明提出的一種陶瓷制品可均勻受熱的匣缽中第一缽體底部的結構示意圖。

圖中：1第一缽體、2第二缽體、3第一空腔、4凹槽、5鐵塊、6第二空腔、7轉盤、8石棉、9開孔、10卡槽、11齒輪、12搖桿、13支架、14第一斜齒輪、15第二斜齒輪、16豎桿。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-6，一種陶瓷制品可均勻受熱的匣缽，包括第一缽體1和設置在第一缽體1內的第二缽體2以及設置在第一缽體1下端的支架13，第一缽體1的側壁中設有第一空腔3，且第一空腔3的下側設有開口，可以使第一缽體1下側煅燒產生的高溫的熱量進入第一空腔3中進行短暫的儲存，從而使第一缽體1和第二缽體2的上端和下端受熱能夠平均，第一空腔3遠離第二缽體2的一側側壁上設有絕熱層，可以防止高溫的熱量散發至空氣中，從而使缽體的上端和下端受熱不均，第一空腔3還與第二缽體2的側壁連通，第二缽體2的側壁上均布有多個凹槽4，且凹槽4中均固定設有鐵塊5，可以很有效的將高溫的熱量傳導至第二缽體2的側壁上，從而為第二缽體2內的陶瓷制品進行加熱，第一缽體1的底部設有第二空腔6，且第二空腔6的底部通過連接桿轉動連接有轉盤7，第一缽體1的下表面均布有多個開孔9，多個開孔9的上方設有石棉8，且石棉8位于第二空腔6的下方，多個開孔9和石棉8構成一個簡單石棉網結構，從而使第一時間與高溫接觸的缽體的底部能夠受熱均勻，防止產生裂痕，轉盤7的側壁均布有多個卡槽10，轉盤7貫穿第二空腔6的側壁并延伸至第一空腔3中，且第一空腔3中設有與轉盤7側壁上卡槽10相嚙合的齒輪11，第一缽體1的側壁上還設有儲存槽，齒輪11的上表面設有豎桿16，且豎桿16貫穿儲存槽的側壁并連接有第一斜齒輪14，儲存槽中還設有與第一斜齒輪14相嚙合的第二斜齒輪15，且第二斜齒輪15通過連接桿鉸接有搖桿12，可以通過控制搖桿12使第二缽體2在第一缽體1中進行轉動，從而使第二缽體2中陶瓷能夠被充分的加熱，搖桿12遠離第二斜齒輪15的一端包裹有隔熱墊，防止在轉動搖桿12時被搖桿12燙傷，搖桿12位于儲存槽中，轉盤7與第二缽體2的底部固定連接，且第二缽體2通過轉盤7與第一缽體1的底部轉動連接。

本發明中，將需要煅燒的陶瓷制品置入第二缽體2中，高溫對第一缽體1的底部進行煅燒，由于第一缽體1的底部均布有多個開孔9,且開孔9的上方設有石棉8，可以使第一缽體1的底部呈現一個簡單的石棉網的結構，從而使第一缽體1的底部受熱均勻；同時，煅燒第一缽體1底部時，底部產生的高溫的熱量進入第一空腔3中進行短暫的儲存，避免底部產生的高溫熱量散到空氣中，從而使第一缽體1和第二缽體2的上端受熱均勻；再者，在第二缽體2的外側壁上設有凹槽4，且凹槽4中設有鐵塊5，不僅能很有效的將第一空腔3中的熱量傳導給第二缽體2中，使第二缽體2中的陶瓷制品得到煅燒加熱；在煅燒和加熱的過程中，旋轉搖桿12帶動第二斜齒輪15轉動，使第一斜齒輪14轉動，再帶動其下方的齒輪11帶動，從而帶動轉盤7轉動，使第二缽體2在一邊被煅燒時一邊能轉動，不僅使陶瓷制品煅燒加熱的充分，還能受熱均勻。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種陶瓷制品可均勻受熱的匣缽，包括第一缽體和設置在第一缽體內的第二缽體以及設置在第一缽體下端的支架，所述第一缽體的側壁中設有第一空腔，且第一空腔的下側設有開口，所述第一空腔還與第二缽體的側壁連通，所述第二缽體的側壁上均布有多個凹槽，且凹槽中均固定設有鐵塊，所述第一缽體的底部設有第二空腔，且第二空腔的底部通過連接桿轉動連接有轉盤，所述轉盤的側壁均布有多個卡槽，所述轉盤貫穿第二空腔的側壁并延伸至第一空腔中，且第一空腔中設有與轉盤側壁上卡槽相嚙合的齒輪。本發明結構簡單，操作方便，既能使匣缽能受熱均勻，又能保證匣缽內的陶瓷能夠被充分的加熱。

技術研發人員：梁先才
受保護的技術使用者：重慶市鴉嶼陶瓷有限公司
技術研發日：2016.11.17
技術公布日：2017.10.03
