本實用新型涉及農業機械領域，尤其涉及一種自動糧食烘干機。

背景技術：

糧食烘干機，采用回旋式加熱裝置，能在短時間內產生大量的熱風，它能通過高溫處理達到殺死蟲卵，徹底解決干燥過程中出現變色現象，烘干箱體采用金屬鋁內壁板，硅膠棉保溫，波紋彩鋼板或鋁合金外壁板。箱體內采用數字化控制和檢測，使空氣循環和加濕，加溫得到有效控制。

現有烘干機大多結構較為復雜，使用壽命不高，可靠性和自動化程度都不高，需要人工進行添料和出料，使用步驟較為繁瑣，不夠簡易高效。

技術實現要素：

針對上述問題，本實用新型提供了一種自動糧食烘干機，解決了現有烘干機大多結構較為復雜，使用壽命不高，可靠性和自動化程度都不高，需要人工進行添料和出料，使用步驟較為繁瑣，不夠簡易高效的問題。

為解決上述技術問題，本實用新型所采用的技術方案是：一種自動糧食烘干機，其結構包括：機殼、吸入口、吸入風機、吸入通管、電機罩、底座、固定支架、底輪、引風機、旋風卸料器、出口、觀測窗、風機、固定鏈、固定軸、烘干器、內置通管、進風通道；所述機殼上設有吸入口，所述吸入口上設有吸入風機，所述吸入風機外連接有吸入通管，所述機殼下設有電機罩，所述機殼下設有底座，所述底座下設有固定支架，所述固定支架下連接有底輪，所述機殼上設有引風機，所述引風機與旋風卸料器相連接，所述旋風卸料器下設有出口，所述機殼上設有觀測窗，所述底座下設有風機，所述風機外連接有固定鏈，所述機殼內設有烘干器，所述烘干器上設有內置通管，所述內置通管下設有進風通道。

進一步的，所述進風通道與風機相連接。

進一步的，所述內置通管與引風機連接。

進一步的，所述烘干器設于機殼內底部，所述烘干器旁設有進風通道。

進一步的，所述出口與底座固定連接。

進一步的，所述風機通過固定軸與底座活動連接。

由上述對本實用新型結構的描述可知，和現有技術相比，本實用新型具有如下優點：

本實用新型設置有自動吸入和放出裝置，在機殼內設有烘干器，加熱干燥過程自動控制，加熱溫度波動小，控制精缺，大大提高了機器的自動化程度，減少了勞動強度，減輕了生產制造的成本，操作簡單，更為高效方便易用，且使用壽命高，不易損壞。

附圖說明

構成本申請的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為本實用新型一種自動糧食烘干機結構示意圖；

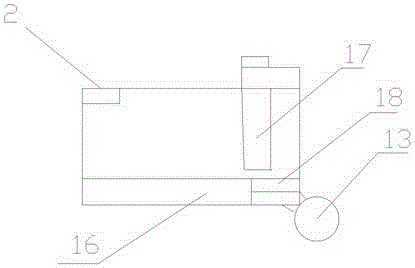

圖2為本實用新型一種自動糧食烘干機機殼內部結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

實施例1

參考圖1圖2，一種自動糧食烘干機，其結構包括：機殼1、吸入口2、吸入風機3、吸入通管4、電機罩5、底座6、固定支架7、底輪8、引風機9、旋風卸料器10、出口11、觀測窗12、風機13、固定鏈14、固定軸15、烘干器16、內置通管17、進風通道18；所述機殼1上設有吸入口2，所述吸入口2上設有吸入風機3，所述吸入風機3外連接有吸入通管4，所述機殼1下設有電機罩5，所述機殼1下設有底座6，所述底座6下設有固定支架7，所述固定支架7下連接有底輪8，所述機殼1上設有引風機9，所述引風機9與旋風卸料器10相連接，所述旋風卸料器10下設有出口11，所述機殼1上設有觀測窗12，所述底座6下設有風機13，所述風機13外連接有固定鏈14，所述機殼1內設有烘干器16，所述烘干器16上設有內置通管17，所述內置通管17下設有進風通道18，所述進風通道18與風機13相連接，所述內置通管17與引風機9連接，所述烘干器16設于機殼1內底部，所述烘干器16旁設有進風通道18，所述出口11與底座6固定連接，所述風機13通過固定軸15與底座6活動連接。

本實用新型設置有吸入風機3，可通過吸入通管4將待干燥的糧食吸入機殼1內，通過機殼1內置的烘干器16及風機13進行循環烘干，可通過觀測窗12觀測運作狀態，再通過內置通管17及旋風卸料器10將干燥好的糧食送出即可，加熱溫度波動小，控制精缺，大大提高了機器的自動化程度，減少了勞動強度，減輕了生產制造的成本，操作簡單，更為高效方便易用，且使用壽命高，不易損壞。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
