本實用新型涉及空調安裝技術領域，更進一步地說是涉及一種窗式空調安裝固定裝置。

背景技術：

針對窗式空調的安裝與保溫，美國EPA提高了能效標準，要求使用一種保溫系數達到R1值的保溫材料進行隔熱。目前現有的窗式空調安裝方法是使用帶膠的保溫材料粘到空調安裝附件上，但這種方法中使用的保溫材料不能被循環使用，造成了材料浪費，并且安裝過程比較繁瑣。

綜上所述，對于本領域的技術人員來說，如何設計一種窗式空調的安裝結構，能夠重復利用保溫材料板，是目前亟待解決的技術問題。

技術實現要素：

為解決上述技術問題，本實用新型提供了一種窗式空調安裝固定裝置，包括U型的安裝框，所述安裝框包括位于同一平面內的上框、下框和側框，所述上框與所述側框、所述下框與所述側框分別垂直，其特征在于，所述上框與所述下框相對的側面分別至少設置兩條相互平行的凹槽；與所述側框平行且豎直設置伸縮簾固定桿；伸縮簾的一端插裝于所述伸縮簾固定桿，另一端插裝于與所述伸縮簾固定桿平行的機器連接桿中，所述機器連接桿能夠在所述上框與所述下框?qū)?yīng)的一對凹槽形成的導軌中滑動；保溫板與所述伸縮簾平行且插裝于另一導軌中。

可選地，根據權利要求1所述的窗式空調安裝固定裝置，其特征在于，還包括設置于所述側框相對一側的保溫蓋板，所述保溫蓋板將所述保溫板與所述機器連接桿壓緊。

可選地，所述保溫蓋板靠近所述保溫板的一側垂直設置用于與所述機器連接桿扣接的卡扣，所述保溫蓋板的一側邊與所述機器連接桿轉動連接。

可選地，所述保溫蓋板與所述保溫板接觸的側面為平面或設置筋條。

可選地，所述保溫蓋板上固定設置轉筒，所述轉筒與所述機器連接桿配合插裝實現鉸接；所述保溫蓋板上設置三個所述卡扣。

可選地，所述保溫板位于室內一側，所述伸縮簾位于室外一側。

可選地，所述上框與所述側框位于室內一側的板面延伸凸出與所述保溫板的邊緣重疊。

可選地，所述側框位于室內一側的部分板面為轉動設置的蓋板，所述蓋板通過卡接件與所述側框扣接。

可選地，安裝所述伸縮簾的導軌的寬度大于安裝所述保溫板的導軌。

本實用新型提供了一種窗式空調安裝固定裝置，包括U型的安裝框，安裝框包括上框、下框和側框，三者均位于同一平面內，相當于矩形結構少了一側側邊。上框與下框兩者相對的側面上分別至少設置兩條相互平行的凹槽，上框與下框的凹槽分別對應，可以形成兩個獨立的導軌。側框上平行設置有伸縮簾固定桿，伸縮簾固定桿呈豎直設置，伸縮簾的一端插裝在伸縮簾固定桿中，另一端插裝在機器連接桿中，機器連接桿與伸縮簾固定桿相互平行，機器連接桿能夠在上框與下框?qū)?yīng)的一對凹槽中滑動。保溫板與伸縮簾平行地插裝在另一對凹槽中。

窗式空調安裝固定后，分別將伸縮簾與保溫板插裝到不同的凹槽內，使兩者相互平行，將窗戶上的缺口封閉。保溫板與伸縮簾均采用插裝的方式完成安裝，因此需要拆卸過程非常容易，可以將伸縮簾與保溫板完整地拆下不造成損傷，可以重復使用。加裝了保溫板的窗戶具有更好的保溫效果，保證室內的溫度不易散失。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本申請?zhí)峁┑拇笆娇照{(diào)安裝固定裝置一種具體結構中各個部件的爆炸結構圖；

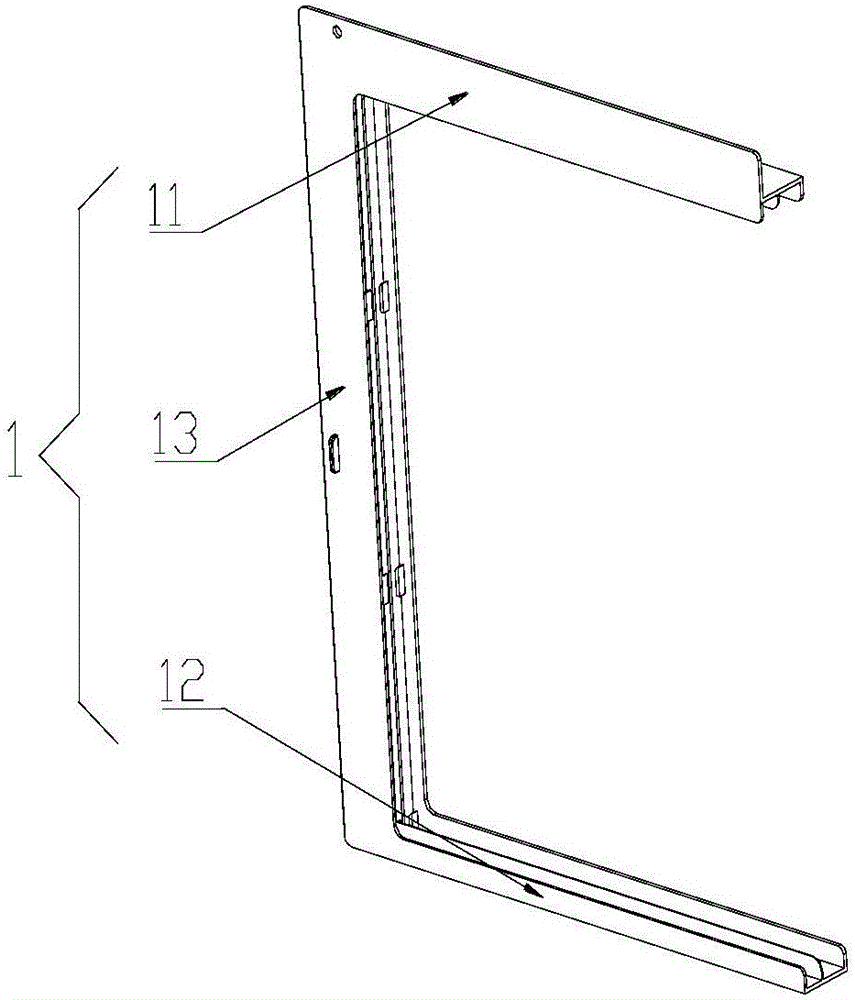

圖2為安裝框的軸測結構圖；

圖3為圖1情況下安裝框、伸縮簾固定桿、機器連接桿、伸縮簾、保溫板及保溫蓋板相互組裝后的結構示意圖；

圖4為圖3結構的俯視圖；

圖5為圖4中A部分的局部放大圖；

圖6為另一種具體結構各個部件的爆炸結構圖；

圖7為圖6情況下安裝框、伸縮簾固定桿、機器連接桿、伸縮簾、保溫板及保溫蓋板相互組裝后的剖面圖；

圖8為圖7中B部分的局部放大圖；

圖9為第三種具體結構的軸測結構圖。

其中：

安裝框1、上框11、下框12、側框13、伸縮簾固定桿2、機器連接桿3、伸縮簾4、保溫板5、保溫蓋板6、卡扣61；蓋板7、卡接件71。

具體實施方式

本實用新型的核心在于提供一種窗式空調安裝固定裝置，對保溫板和伸縮簾起到良好的固定作用，安裝簡易拆裝方便，保溫板與伸縮簾可重復利用。

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面將結合附圖及具體的實施方式，對本申請?zhí)峁┑拇笆娇照{(diào)安裝固定裝置進行詳細的說明。

如圖1所示，為本申請中窗式空調安裝固定裝置的一種具體結構各個部件的爆炸圖；圖2為安裝框1的軸測圖；圖3為圖1情況下安裝框1、伸縮簾固定桿2、機器連接桿3、伸縮簾4、保溫板5及保溫蓋板6相互組裝后的結構示意圖，其中安裝框1的上方剖開。

該固定裝置包括有一個U型安裝框1，安裝框1分別包括上框11、下框12和側框13，上框11、下框12和側框13三者位于同一平面中，且上框11與側框13相互垂直，下框12與側框13相互垂直，因此上框11與下框12相互平行。上框11與下框12相對的側面上分別至少設置兩條相互平行的凹槽，上框11與下框12上分別設置的凹槽能夠相互配合構成導軌。與側框13的主體平行設置有伸縮簾固定桿2，安裝時伸縮簾固定桿2與側框13均豎直設置。伸縮簾4的兩端分別連接桿件，一端插裝在伸縮簾固定桿2中，另一端插裝在機器連接桿3中，機器連接桿3與伸縮簾固定桿2相互平行，均為豎直設置。機器連接桿3與伸縮簾固定桿2上分別開設插裝槽，可將伸縮簾4兩端的桿件對應插入。機器連接桿3與安裝固定后的窗式空調固定連接，在與空調固定之前可在上框11與下框12的導軌中平移滑動。伸縮簾4與保溫板5分別安裝于兩個不同的導軌中，安裝后兩者相互平行。伸縮簾4呈折扇狀，平行是指兩端的桿件所形成的平面與保溫板5平行。

采用本申請?zhí)峁┑墓潭ㄑb置進行安裝，各個部件之間均采用插裝的方式連接，將安裝框1的外周固定在窗戶上，伸縮簾4位于一個導軌中，兩端分別插裝于伸縮簾固定桿2與機器連接桿3中，保溫板5插裝于另一導軌中。不僅安裝拆卸過程簡便，而且整個過程不會對保溫板5與伸縮簾4本身造成損傷，因此保溫板5與伸縮簾4均可以被重復利用，提高重復利用率，減少材料的浪費。

更進一步，該固定裝置還包括設置于與側框13相對一側的保溫蓋板6，上框11、下框12、側框13和保溫蓋板6組合后形成一個矩形框。保溫蓋板6用于將保溫板5與機器連接桿3壓緊定位，當保溫板5安裝到位之后，為了使其不發生偏移，在位于機器連接桿3的一側設置保溫蓋板6，保溫蓋板6可以與機器連接桿3相互固定，從而將保溫板5固定定位。保溫蓋板6的橫截面可為T字型，能夠伸入保溫板5與機器連接桿3邊界的縫隙中，與機器連接桿3相互固定，從而將保溫板5與機器連接桿3壓緊。

在保溫蓋板6靠近保溫板的一側垂直設置卡扣61，用于與機器連接桿3扣接固定，同時保溫蓋板6的一側邊緣與機器連接桿3轉動連接，使機器連接桿3可以繞自身的一側邊緣旋轉。放松保溫板5時僅有保溫蓋板6與機器連接桿3相互轉動連接，對保溫板5固定時除了轉動連接，還通過卡扣61與機器連接桿卡接。在卡扣61的端部設置彎鉤，用于鉤到機器連接桿3上。

具體地，在保溫蓋板6上固定設置轉筒，轉筒可設置于保溫蓋板6的側邊上(結構示于圖4中)，也可設置在其靠近保溫板5的側面上(結構示于圖7中)；圖5為圖4中A部分的局部放大圖，圖8為圖7中B部分的局部放大圖。圖1與圖6分別表示轉筒設置形式下各個部件的爆炸圖。

轉筒可以與機器連接桿3上相應的結構插裝實現鉸接，轉筒上設有一開口，能夠容納機器連接桿3的邊緣插進，機器連接桿3的邊緣設有凸臺，以使兩者不會脫離，保溫蓋板6通過轉筒繞機器連接桿3轉動。保溫蓋板6上的卡扣61優選地設置為三個，分別位于保溫蓋板6的上端和下端，以及中間，以使各個卡扣61受力均勻。轉筒可豎直地從頂部到底部設置一個，也可豎直設置長度較短的多個，圖1表示的結構是在頂端、底端與中部分別設置三個較短的轉筒。圖4與圖7分別表示了轉筒設置于兩種不同位置的結構示意圖。其中轉筒為兩瓣式結構，左右兩瓣的尺寸不完全相同，一大一小，機器連接桿3的邊緣能夠插進兩瓣之間的空隙內。當然，卡扣61的具體數量與位置可根據使用需要相應更改，本申請在此并不進行限定。

保溫蓋板6的主體為一平板，在其靠近保溫板5的一側設置卡扣61。可將保溫蓋板6靠近保溫板5的一側設置為平面，示于圖4中；也可在保溫蓋板6靠近保溫板5的一側面上設置筋條，示于圖7中。圖7中的筋條豎直設置，筋條凸出于板面，可以更好地起到壓緊保溫板5的作用，定位的效果更好。筋條的設置形式在此并不進行限定，橫向設置或傾斜設置均包含于本申請的保護范圍之內。

更進一步，保溫板5位于室內一側，伸縮簾4位于室外一側。伸縮簾4對保溫板5起到防護的作用。

上框11與側框13位于室內的一側的板面延伸凸出，能夠更好地扣在窗戶上，并且與保溫板5的邊緣部分重疊，卡住保溫板5。

如圖9所示，為另一種具體實施例的軸測結構圖。上述方案中側框13為一體式結構，用于覆蓋保溫板5與卡住窗戶。圖9給出的實施例將側框13位于室內一側板面的一部分設置為可轉動的蓋板7，蓋板7與保溫板5接觸的側面上設置卡接件71，能夠與側框13內側上對應的結構扣接，圖9中卡接件71水平設置，兩個卡接件71相對排布。蓋板7的設置方式與保溫蓋板6相似，側邊上設置多個轉筒，能夠?qū)崿F(xiàn)轉動。保溫蓋板6與蓋板7能夠相對轉動打開，解除對保溫板5的固定，更方便保溫板5的拆卸安裝。

用于安裝伸縮簾4的導軌的寬度大于用于安裝保溫板5的導軌的寬度，使伸縮4在任何位置均不會被阻礙。兩個導軌的寬度分別與伸縮簾與保溫板5的寬度相匹配對應，以保證兩者分別豎直不發生傾斜。

采用本申請?zhí)峁┑拇笆娇照{(diào)安裝固定裝置，各個部件均主插裝連接，拆卸安裝過程不會對部件的外表產生損傷，可以被重復利用。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理，可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
