本實用新型屬于藥材干燥裝置領域，具體涉及一種熱風循環風干裝置。

背景技術：

烘干箱是中藥加工行業必備的設備之一，其主要是用于將中草藥材加熱烘干，烘干箱有加熱管式烘干箱和熱風式烘干箱，而傳統的熱風式烘干箱主要是利用加熱器對空氣加熱后由鼓風機吹進烘干箱內進行加熱烘干，但是傳統的熱風式烘干箱通常為單孔進單孔出，熱氣進入烘干室內后形成較為狹小的氣流通道，氣流通道外的地方熱風較少，溫度較低，導致烘干室內的熱風分布不均，烘干效果較差，同時熱風從烘干箱內出來后還帶有一定的溫度，直接排放到大氣中造成了能源浪費，另外現在的烘干箱內也會設置紫外線殺菌裝置，來保證藥材的衛生。但是現在的反應裝置中的紫外線光源多數沒有受到合理的防護，長時間與高溫的有氣體接觸容易產生安全隱患，造成安全事故。

技術實現要素：

本實用新型的目的是提供一種熱風循環風干裝置，來解決上述問題。

本實用新型熱風循環風干裝置，包括烘干箱，烘干箱的頂部設有帶網孔的收風盤，底部設有帶網孔的散風盤，收風盤上方連接有抽風機，抽風機和散風盤經設置于烘干箱外部的循環管連接，循環管靠近抽風機一端設置有干燥器和過濾器，循環管靠近散風盤一端設置有熱風機，烘干箱內部設置有橫向的載物臺，相鄰載物臺的左右兩側交替設有通風間隙，載物臺的上下兩側均設有橫向通風道，載物臺的本體上設有通孔，通孔的底部設有導流片，導流片的一側設有開口，開口的方向與經過其下方的熱風的流動方向相反，橫向通風道內橫向設置有紫外線燈，紫外線燈外部設置有防爆燈罩，烘干箱內壁上設置有溫濕度傳感器，烘干箱外壁上設置有控制器，控制器分別與溫濕度傳感器、抽風機和熱風機連接。

所述紫外線燈與防爆燈罩之間設置有進氣管和出氣管，進氣管一端伸到防爆燈罩右端端部，另一端伸出烘干箱與固定在烘干箱上的冷風機相連，出氣管一端伸到防爆燈罩左端，另一端伸出烘干箱，通過氣體流動把紫外線燈產生的熱量散出，使紫外線燈能夠長時間安全穩定工作。

所述溫濕度傳感器設有四個，分別位于烘干箱的四個角上。

所述烘干箱的殼體內設有保溫層，防止熱量損失。

與現有技術相比，本實用新型的優點在于：

設置有熱風機和循環管，可以做到循環利用熱能，減少浪費，另外設置有橫向的載物臺，構成S型通風道，增加熱風的存留時間，使得風干更完全，并且在上部設置有抽風機，可以把上部帶有水分的熱風抽出烘干箱，經過干燥、過濾和加熱后重新循環使用，使得干燥效果更好，且藥材更干凈衛生。防爆燈罩將紫外線燈與熱風完全隔離，不會因長時間接觸而產生安全隱患，并且將紫外線燈工作時產生的熱量散出，使紫外線燈能夠長時間安全穩定工作。

附圖說明

圖1為本實用新型的結構示意圖；

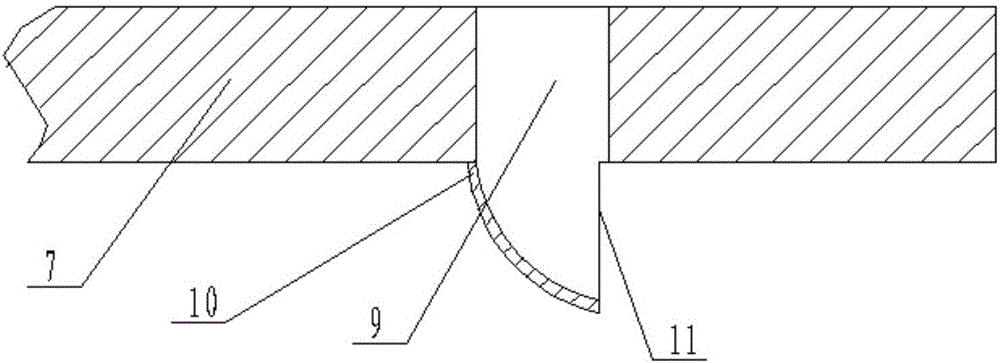

圖2為本實用新型載物臺結構示意圖；

圖中：1、循環管，2、抽風機，3、烘干箱，4、控制器，5、溫濕度傳感器，6、收風盤，7、載物臺，8、紫外線燈，9、通孔，10、導流片，11、開口，12、冷風機，13、進氣管，14、出氣管，15、防爆燈罩，16、散風盤，17、熱風機，18、過濾器，19、干燥器，20、通風間隙，21、橫向通風道。

具體實施方式

下面對照附圖，對本實用新型的具體實施方式作進一步詳細的說明。

如圖1和2所示的熱風循環風干裝置，包括烘干箱3，烘干箱3的頂部設有帶網孔的收風盤6，底部設有帶網孔的散風盤16，收風盤6上方連接有抽風機2，抽風機2和散風盤16經設置于烘干箱3外部的循環管1連接，循環管1靠近抽風機2一端設置有干燥器19和過濾器18，循環管1靠近散風盤16一端設置有熱風機17，烘干箱3內部設置有橫向的載物臺7，相鄰載物臺7的左右兩側交替設有通風間隙20，載物臺7的上下兩側均設有橫向通風道21，載物臺7的本體上設有通孔9，通孔9的底部設有導流片10，導流片10的一側設有開口11，開口11的方向與經過其下方的熱風的流動方向相反，橫向通風道21內橫向設置有紫外線燈8，紫外線燈8外部設置有防爆燈罩15，烘干箱3內壁上設置有溫濕度傳感器5，烘干箱3外壁上設置有控制器4，控制器4分別與溫濕度傳感器5、抽風機2和熱風機17連接。

紫外線燈8與防爆燈罩15之間設置有進氣管13和出氣管14，進氣管13一端伸到防爆燈罩15右端端部，另一端伸出烘干箱3與固定在烘干箱3上的冷風機12相連，出氣管14一端伸到防爆燈罩15左端，另一端伸出烘干箱3，通過氣體流動把紫外線燈8產生的熱量散出，使紫外線燈8能夠長時間安全穩定工作。

溫濕度傳感器5設有四個，分別位于烘干箱3的四個角上。

烘干箱3的殼體內設有保溫層，防止熱量損失。

綜上所述，本實用新型設置有熱風機和循環管，可以做到循環利用熱能，減少浪費，另外設置有橫向的載物臺，構成S型通風道，增加熱風的存留時間，使得風干更完全，并且在上部設置有抽風機，可以把上部帶有水分的熱風抽出烘干箱，經過干燥、過濾和加熱后重新循環使用，使得干燥效果更好，且藥材更干凈衛生。防爆燈罩將紫外線燈與熱風完全隔離，不會因長時間接觸而產生安全隱患，并且將紫外線燈工作時產生的熱量散出，使紫外線燈能夠長時間安全穩定工作。
