本實用新型屬于烘干設備技術領域，具體涉及一種熱風循環烘箱。

背景技術：

中藥材烘干就是對中藥材進行脫水處理，并保持其原有成份，保持其藥用特性的加工程序，藥材烘干是中藥生產過程中一道重要的生產工序，藥材烘干的好壞以及烘干費用的高低直接影響到最終產品的質量和生產成本，現有企業使用的烘干機，無論是何種結構形式，都或多或少存在一些問題，大部分存在干燥不均的現象，接近熱源的藥材往往干過了頭，而遠離熱源的藥材還未干透；而且能耗高，生產成本高居不下；有的價格昂貴，增加企業的設備投資負擔。

技術實現要素：

為解決上述問題，本實用新型公開了一種熱風循環烘箱，有效殺滅藥材上的細菌，結構簡單，成本低，干燥均勻，而且干燥速度快，能耗低，使用方便。

為達到上述目的，本實用新型的技術方案如下：

一種熱風循環烘箱，其特征在于：包括圓柱形箱體，所述箱體前端設有箱門，所述箱體外壁包裹有保溫層，箱體內設有網狀工作臺，工作臺上方設有烘干架，所述箱體上方設置有出風口，箱體側下方設置有進風口，所述進風口與出風口通過管道相連，所述管道中部設有加熱器，所述進風口高度低于工作臺高度，所述進風口的數量為兩個，兩個進風口與箱體軸線垂直，兩個進風口與箱體軸線形成的夾角為銳角，箱體側面設有電控箱，所述進風口與加熱器之間設有吸風電機，出風口與加熱器之間設有吹風電機。

作為本實用新型的一種改進，所述箱體側面設置有溫度感應器，所述溫度感應器連接溫度顯示器。

作為本實用新型的一種改進，所述箱體與箱門之間設有耐高溫密封條。

作為本實用新型的一種改進，所述箱門上設有觀察窗。

本實用新型的有益效果是：

本實用新型所述的一種熱風循環烘箱，有效殺滅藥材上的細菌，結構簡單，成本低，干燥均勻而且速度快，能耗低，使用方便。

附圖說明

圖1為本實用新型的結構示意圖。

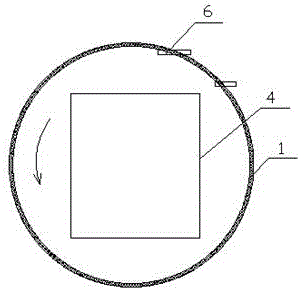

圖2為本實用新型的截面圖。

附圖標記列表：

1、箱體，2、保溫層，3、工作臺，4、烘干架，5、出風口，6、進風口，7、管道，8、加熱器，9、電控箱，10、吸風電機，11、吹風電機，12、溫度感應器，13、溫度顯示器。

具體實施方式

下面結合附圖和具體實施方式，進一步闡明本實用新型，應理解下述具體實施方式僅用于說明本實用新型而不用于限制本實用新型的范圍。需要說明的是，下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向，詞語“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向。

如圖所示，本實用新型所述的一種熱風循環烘箱，包括圓柱形箱體1，所述箱體1前端設有箱門（未畫出），所述箱體1外壁包裹有保溫層2，箱體1內設有網狀工作臺3，工作臺3上方設有烘干架4，所述箱體上方設置有出風口5，箱體側下方設置有進風口6，所述進風口6與出風口5通過管道7相連，所述管道中部設有加熱器8，所述進風口6高度低于工作臺3高度，所述進風口6的數量為兩個，兩個進風口與箱體1軸線垂直，兩個進風口與箱體1軸線形成的夾角為銳角，箱體1側面設有電控箱9。

本實用新型所述的一種熱風循環烘箱，使用時打開箱門，將放著藥材的托盤放在烘干架4上，關上箱門開始烘干，由于進風口6在下方，出風口5在上方，熱風自下而上擴散到整個箱體，使藥材干燥均勻，進風口6高度低于工作臺3高度，熱量能夠充分利用，本實用新型進風口6的數量為兩個，兩個進風口與箱體1軸線垂直，兩個進風口與箱體1軸線形成的夾角為銳角，使圓形箱體1內形成兩股盤旋上升的熱風帶，確保藥材干燥均勻，熱氣從出風口5出來后，經過再次加熱，從進風口再次進入，熱風循環能夠有效殺滅藥材上的細菌，烘干速度快，節能環保，本實用新型結構簡單，成本低，體積較小，拿取方便，可對藥材進行快速批量烘干，干燥速度快，能耗低，使用方便。

本實用新型所述箱體1側面設置有溫度感應器12，所述溫度感應器連接溫度顯示器13，能夠隨時掌握箱體1內的烘干溫度。

本實用新型所述箱體1與箱門之間設有耐高溫密封條，確保箱體內熱量不流失，節能降耗。

本實用新型所述箱門上設有觀察窗，便于觀察箱體內狀況。

本實用新型方案所公開的技術手段不僅限于上述實施方式所公開的技術手段，還包括由以上技術特征任意組合所組成的技術方案。
