本發明屬于烘干機技術領域，具體涉及一種永磁鐵氧體烘干機。

背景技術：

磁性材料為電子行業的基礎功能材料，永磁材料作為磁性材料的一個重要組成部分，在電子工業、信息產業、摩托車、電動工具行業、汽車工業等行業發揮著重要的作用，永磁鐵氧體材料就是產生磁場的功能材料，在加工永磁鐵氧體過程中，第一步是將原料制成潮濕的鐵漿，放入到烘干室里烘干，在烘干過程中，濕法預燒室旋轉，原料進入后會一圈一圈的粘在烘干機筒壁上，烘干后自然掉落，但是這樣做生產效率低下，而且原材料可能粘結成球狀，無法形成均勻的顆粒狀，最終導致生產出來的永磁鐵氧體達不到客戶所需。

技術實現要素：

為解決上述問題，本發明公開了一種永磁鐵氧體烘干機，結構簡單，使用方便，可以大幅提高產量，保證產品質量。

為達到上述目的，本發明的技術方案如下：

一種永磁鐵氧體烘干機，其特征在于：包括圓柱形機體，所述機體表面設有外層與內層，外層與內層之間設有加熱管，所述機體兩端設有進料口與出料口，所述機體內層壁上設有至少一組搖擺件，每組搖擺件由至少2個搖擺件組成，所述搖擺件為方形結構，搖擺件兩端為圓柱形連接桿，其中一端的連接桿往外延伸活動設置在基座的連接孔內，另一端為自由端，連接孔內徑大于連接桿的外徑，所述基座均勻設置在機體內層壁上，機體外側設有至少兩個高度不同的支撐架，所述機體一側設有驅動裝置連接內層。

作為本發明的一種改進，所述外層上設有出氣口。

作為本發明的一種改進，所述外層上設有溫度表。

作為本發明的一種改進，所述驅動裝置包括電機與傳動箱，所述電機通過傳動箱連接機體內層。

作為本發明的一種改進，所述電機為伺服電機。

作為本發明的一種改進，兩個連接桿之間設有1-5個助力桿。

作為本發明的一種改進，所述機體的傾斜角度為12-15°。

本發明的有益效果是：

本發明所述的一種永磁鐵氧體烘干機，結構簡單，使用方便，在旋轉的機體內層設有自由擺動的搖擺件，能夠將原材料從高處不停的摔下，烘干迅速，可以大幅提高產量，而且能夠使原材料形成均勻的顆粒狀，確保生產出來的永磁鐵氧體達到客戶所需。

附圖說明

圖1為本發明的結構示意圖。

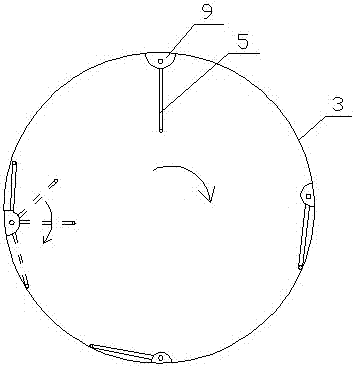

圖2為本發明所述的機體內部工作狀態圖。

圖3為本發明所述的搖擺件、基座主視圖。

圖4為本發明所述的搖擺件、基座左視圖。

附圖標記列表：

1、機體，2、外層，3、內層，4、加熱管，5、搖擺件，6、進料口，7、出料口，8、連接桿，9、基座，10、連接孔，11、支撐架，12、電機，13、傳動箱，14、出氣口，15、溫度表，16、助力桿。

具體實施方式

下面結合附圖和具體實施方式，進一步闡明本發明，應理解下述具體實施方式僅用于說明本發明而不用于限制本發明的范圍。需要說明的是，下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向，詞語“內”和“外”分別指的是朝向或遠離特定部件幾何中心的方向。

如圖所示，本發明所述的一種永磁鐵氧體烘干機，包括圓柱形機體1，所述機體1表面設有外層2與內層3，外層2與內層3之間設有加熱管4，所述機體兩端設有進料口6與出料口7，所述機體內層3壁上設有至少一組搖擺件5，每組搖擺件由至少2個搖擺件組成，所述搖擺件5為方形結構，搖擺件5兩端為圓柱形連接桿8，其中一端的連接桿8往外延伸活動設置在基座9的連接孔10內，另一端為自由端，連接孔10內徑大于連接桿8的外徑，所述基座9均勻設置在機體內層3壁上，機體1外側設有至少兩個高度不同的支撐架11，所述機體1一側設有驅動裝置連接內層3。

本發明所述的一種永磁鐵氧體烘干機，結構簡單，使用方便，加工時，潮濕的鐵漿從進料口6進入機體內層3，經加熱烘干后，從出料口7流到下道工序，兩個高度不同的支撐架11托起機體1，使機體1呈傾斜放置，進口高，出口低，便于原料流入下道工序，機體的傾斜角度為12-15°，工作效率最好，驅動裝置能夠讓機體內層旋轉，鐵漿會在機體內層3壁上移動，加熱與旋轉同時進行，當旋轉到一定角度，一個搖擺件5到達底部，上面沾滿鐵漿，再旋轉一小段，由于重力的作用，這個搖擺件會突然向下落（如圖2所示），黏在搖擺件上的鐵漿會不斷的下墜，接著下一個搖擺件又重復這個動作，確保不會呈塊狀，烘干迅速，可以大幅提高產量，而且能夠使原材料形成均勻的顆粒狀，確保原料不會長時間粘在烘干機內壁上，生產出來的永磁鐵氧體達到客戶所需。

本發明在外層2上設有溫度表15，控制內層溫度，在所述外層2上設有出氣口14，能夠排出熱量與廢氣，保證產品質量。

本發明所述驅動裝置包括電機12與傳動箱13，所述電機12通過傳動箱13連接機體內層3，使電機帶動機體內層3旋轉，電機12為伺服電機，停機位置準確，便于進料與出料。

本發明在兩個連接桿8之間設有1-5個助力桿16，增加搖擺件與鐵漿的接觸面積，使更多的鐵漿被掀起，提高工作效率。

本發明方案所公開的技術手段不僅限于上述實施方式所公開的技術手段，還包括由以上技術特征任意組合所組成的技術方案。
