本發明涉及廚房電器領域，尤其涉及一種吸油煙機。

背景技術：

1、吸油煙機是一種用于凈化廚房環境的廚房電器，其能夠?qū)⑽挥谖蜔煓C(jī)的集煙罩下的灶具在烹飪過程中產生的油煙迅速抽走并排出室外，以達到凈化廚房環境的目的，其中，經吸油煙機過濾的油污被收集于油杯。

2、由于吸油煙機油路自上而下的特性，為方便收集油污，通常會將油杯掛接在吸油煙機的機體底部。但是，油杯作為直接可視部件，外露在吸油煙機機體的下方，會對吸油煙機整體外觀的美觀度產生影響。

3、相關技術中，將油杯設置在集煙罩的內部，可以解決上述影響美觀度的問題，但將油杯設置在集煙罩的內部會導致油杯拆裝不便，從而影響用戶的使用體驗。

技術實現思路

1、本發明的實施例提供一種吸油煙機，解決了油杯拆裝不便的問題。

2、為達到上述目的，本發明的實施例采用如下技術方案：

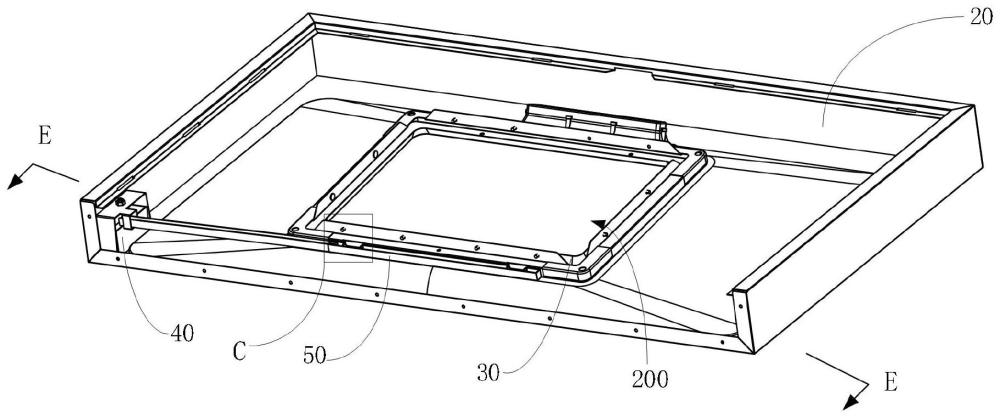

3、本技術實施例提供了一種吸油煙機，該吸油煙機包括殼體、集煙罩、集油部件、油杯以及導油部件。其中，殼體形成有安裝腔，安裝腔內設有漏油孔，集煙罩位于殼體下方，且與殼體連接，集煙罩設有進煙口，集油部件設置于進煙口，且與集煙罩連接，集油部件包括集油腔，集油腔的開口位于漏油孔和殼體的內壁的下方。油杯設置于集煙罩內部，油杯包括容油腔，集煙罩上開設有安裝口，油杯可拆卸地安裝于安裝口。導油部件設置于集煙罩內部，且與集煙罩和集油部件中的至少一者連接，導油部件包括導油通道，導油通道連通集油腔與容油腔，以使殼體內部的油污依次通過集油腔和導油通道流至容油腔。

4、本技術實施例提供的吸油煙機，集油腔的開口設在漏油孔和殼體的內壁的下方，使得安裝腔內的油污能夠經漏油孔流至集油腔，并且使得殼體內壁上的油污能夠順著內壁流至內壁的底端進而流至集油腔，流至集油腔中的油污能夠沿導油通道最終流至油杯的容油腔中，從而殼體內部的所有油污被收集至油杯中，保證了吸油煙機的清潔度。

5、將油杯設置在集煙罩的內部，不論是正視還是側視吸油煙機時均看不到油杯，大大提高了吸油煙機的整體美觀度。同時，油杯的開口位于集煙罩的內部，從而避免了油杯中的油污與吸油煙機外部的空氣接觸，減少了細菌的傳播。

6、另外，一般集煙罩與墻體之間的縫隙較小，通過設置導油部件，不論油杯設置在集煙罩的任意位置，均能夠保證殼體內部的油污由集油腔流至油杯中，從而可以將油杯設置在例如遠離墻體的位置，便于拆裝。

7、由此，本技術實施例提供的吸油煙機可以解決油杯拆裝不便的問題。

8、在一些實施例中，集油部件上開設有至少一個第一導油孔，第一導油孔與集油腔連通，導油部件上開設有至少一個第二導油孔，第二導油孔與導油通道連通，第一導油孔和第二導油孔對應。集油部件上還設有與第一導油孔對應的導油連接部，導油連接部包括導油連接通道，導油連接部穿過第一導油孔與第二導油孔，以使第一導油孔通過導油連接通道與第二導油孔連通。

9、在一些實施例中，集煙罩包括第一翻邊，第一翻邊由集煙罩位于進煙口的部分向集煙罩內部延伸形成，集油部件位于第一翻邊遠離集煙罩內部的一側，且與第一翻邊連接，導油部件設置于第一翻邊朝向集煙罩內部的一側，且與第一翻邊和集油部件中的至少一者連接。

10、第一翻邊上開設有至少一個第三導油孔，第三導油孔和第一導油孔對應，導油連接部穿過第一導油孔、第三導油孔與第二導油孔，以使第一導油孔通過導油連接通道與第二導油孔連通。

11、在一些實施例中，殼體包括安裝部，安裝部適于與墻體連接，以將吸油煙機與墻體連接。吸油煙機還包括油網，油網設置于進煙口，且位于集油部件上方，油網與集煙罩連接。油網遠離墻體的一端高于油網靠近墻體的一端，油網邊緣設置有至少一個排油孔，至少一個排油孔設置于油網邊緣靠近墻體的一端，至少一個排油孔位于內壁下方且位于集油腔的開口上方。

12、油網邊緣設置有多個排油孔，排油孔位于內壁下方且位于集油腔的開口上方。

13、在一些實施例中，集油部件呈環狀結構，環狀結構包括內周壁、外周壁以及底壁，內周壁和外周壁相對，底壁位于內周壁和外周壁之間，內周壁、外周壁和底壁形成集油腔，外周壁與集煙罩連接。

14、在一些實施例中，集煙罩朝向殼體一側延伸的部分上開設有安裝口，油杯上設置有第一連接部，集煙罩上設置有第二連接部。第一連接部和第二連接部包括連接狀態和分離狀態，第一連接部和第二連接部在連接狀態的情況下，第一連接部與第二連接部連接，以使油杯安裝于集煙罩內部；第一連接部和第二連接部在分離狀態的情況下，第一連接部與第二連接部脫離連接，以使油杯拆卸于集煙罩。

15、在一些實施例中，第一連接部為第一磁吸部，第二連接部為第二磁吸部，第一磁吸部與第二磁吸部包括連接狀態和分離狀態，第一磁吸部與第二磁吸部在連接狀態的情況下，第一磁吸部與第二磁吸部磁性連接，以使第一連接部與第二連接部連接，第一磁吸部與第二磁吸部在分離狀態的情況下，在外力作用下，第一磁吸部與第二磁吸部脫離磁性連接，以使第一連接部與第二連接部脫離連接。

16、集煙罩包括第二翻邊，第二翻邊由安裝口的部分朝向集煙罩內部延伸形成，第二翻邊位于容油腔上方，油杯遠離集煙罩內部的部分高于油杯的其他部分，油杯遠離集煙罩內部的部分上設置有磁吸件，磁吸件能夠與第二翻邊相互磁吸，以使油杯安裝于集煙罩。

17、油杯包括開口朝上的容油腔和開口朝下的抓取腔，抓取腔用于抓取油杯。

18、在一些實施例中，吸油煙機還包括支架，支架設置于集煙罩內部，且與集煙罩連接，導油部件的末端位于支架上。吸油煙機還包括液位傳感器，液位傳感器設置于支架，且液位傳感器的頭部位于容油腔上方。

19、在一些實施例中，吸油煙機還包括導油板，導油板位于集煙罩內部，殼體伸入集煙罩內部與集煙罩連接，導油板的一端與殼體的內壁連接，另一端位于集油腔的上方，導油板包括導油面，導油面由導油板的一端向另一端的方向向下傾斜。吸油煙機還包括風機，風機安裝于安裝腔，風機底部設有漏油孔，風機下方設置有接油部，接油部包括接油腔，接油腔位于漏油孔下方，且接油腔的末端位于導油面上方。

20、本技術實施例還提供了一種吸油煙機，該吸油煙機包括殼體、集煙罩、集油部件、油杯以及導油部件。其中，殼體形成有安裝腔，安裝腔內設有漏油孔，集煙罩位于殼體下方，且與殼體連接，集煙罩設有進煙口，集油部件設置于進煙口，且與集煙罩連接，集油部件包括集油腔，集油腔的開口位于漏油孔和殼體的內壁的下方。油杯設置于集煙罩內部，油杯包括容油腔，集煙罩上開設有安裝口，油杯可拆卸地安裝于安裝口。導油部件設置于集煙罩內部，且與集煙罩和集油部件中的至少一者連接。導油部件包括導油通道，殼體內部的油污能夠依次通過集油腔和導油通道流至容油腔。

21、本技術實施例提供的吸油煙機，集油腔的開口設在漏油孔和殼體的內壁的下方，使得安裝腔內的油污能夠經漏油孔流至集油腔，并且使得殼體內壁上的油污能夠順著內壁流至內壁的底端進而流至集油腔，流至集油腔中的油污能夠沿導油通道最終流至油杯的容油腔中，從而殼體內部的所有油污被收集至油杯中，保證了吸油煙機的清潔度。

22、將油杯設置在集煙罩的內部，不論是正視還是側視吸油煙機時均看不到油杯，大大提高了吸油煙機的整體美觀度。同時，油杯的開口位于集煙罩的內部，從而避免了油杯中的油污與吸油煙機外部的空氣接觸，減少了細菌的傳播。

23、另外，一般集煙罩與墻體之間的縫隙較小，通過設置導油部件，不論油杯設置在集煙罩的任意位置，均能夠保證殼體內部的油污由集油腔流至油杯中，從而可以將油杯設置在例如遠離墻體的位置，便于拆裝。

24、由此，本技術實施例提供的吸油煙機可以解決油杯拆裝不便的問題。
