本申請涉及除濕機領域，尤其是一種具有風口滴液回收功能的除濕機。

背景技術：

1、除濕機又稱為抽濕機、干燥機、除濕器，一般可分為民用除濕機和工業除濕機兩大類，屬于空調家庭中的一個部分，通常，常規除濕機由壓縮機、熱交換器、風扇、盛水器、機殼及控制器組成，除濕機通過在空氣較為潮濕的空間環境內進行使用。

2、現有專利文獻“cn106765659b除濕機”中，公開了一種除濕機，這種除濕機的出風口設置了網孔板，由于除濕機通常設置在潮濕環境中使用，而網孔板由于與空氣的接觸面積較大，同時又伴隨著空氣中水分大，在有溫差的情況下就非常容易在網孔板上產生凝露，而產生的凝露匯聚形成水滴容易滴落進入除濕機的內部，進而容易因水滴引起故障，同時上述技術方案中的網孔板僅具備水平方向導向吹風的功能，無法進行調節導風的角度，也不能實現擺動導風，水平方向的長時間的直吹容易引起人體的不適感；

3、也即，現有技術存在如下的技術問題，普通的除濕機在空氣潮濕的環境下容易在網孔板上產生凝露，產生的凝露匯聚形成水滴容易滴落進入除濕機的內部引起故障，以及網孔板無法進行調節導風的角度。因此，針對上述問題提出一種具有風口滴液回收功能的除濕機。

技術實現思路

1、在本實施例中提供了一種具有風口滴液回收功能的除濕機用于解決現有技術中的普通的除濕機容易在網孔板上產生凝露和無法進行調節導風的角度的問題。

2、根據本申請的一個方面，提供了一種具有風口滴液回收功能的除濕機，包括除濕機本體、水箱、灰塵過濾網，還包括多孔出風板、轉向調節結構和滴液回收結構；

3、所述除濕機本體的輸出端處固定連接有灰塵過濾網，所述除濕機本體的內腔中固定設置有水箱，所述除濕機本體的出風口處安裝設置有多孔出風板，所述除濕機本體的內腔中固定連接有轉向調節結構，所述轉向調節結構與多孔出風板之間固定連接，所述除濕機本體的內腔中固定設置有滴液回收結構。

4、進一步地，所述多孔出風板包括板體、出風孔、擋水圈、集水凹槽、導流凹槽、弧形凹槽和吸水細管，所述板體處開設有若干用于通風的出風孔，所述出風孔的兩側處均設置有擋水圈，所述出風孔的內壁處開設有集水凹槽，擋水圈的設置，可以在出風孔內壁處產生凝露時，起到阻擋凝露的功能，減少凝露液滴從出風孔處滴落的現象，同時又設置了集水凹槽，可以對凝露滴液起到匯聚的作用，產生的凝露通過自身的重力匯聚在集水凹槽處。

5、進一步地，所述板體的外壁處開設有若干導流凹槽，所述導流凹槽的底端處開設有弧形凹槽，所述弧形凹槽和集水凹槽處均固定連接有吸水細管，通過導流凹槽的設置可以起到導流凝露的作用，凝露水珠通過導流凹槽的導流作用匯聚在弧形凹槽處，起到了匯聚收集的作用，減少了表面水滴滴落的現象。

6、進一步地，若干所述導流凹槽之間呈交錯排布，通過交錯排布的導流凹槽可以有效的對板體上出現的液滴起到導流收集的作用，進而充分的減少了滴液滴落進除濕機本體內部導致的故障問題。

7、進一步地，所述轉向調節結構包括固定軸、連接支架、固定座、弧形板、導向桿和鎖緊壓桿，所述固定軸固定設置在除濕機本體的內腔側壁處，所述固定軸的兩側處均轉動連接有連接支架，兩個所述連接支架均與多孔出風板的側壁之間固定連接，所述連接支架的側壁處固定連接有固定座。

8、進一步地，所述固定座的上下兩側處均設置有滑槽，所述固定座的滑槽內滑動連接有導向桿，兩個所述導向桿之間固定連接有弧形板，所述弧形板的弧形壁處固定設置有咬齒，所述弧形板的側壁處固定連接有移動撥片，所述導向桿的側壁處開設有定位凹槽，所述固定座的內部設置有內腔，所述固定座的內腔中滑動連接有限位滑塊，所述限位滑塊的上表面處固定連接有定位銷，所述限位滑塊的底面處固定連接有彈簧b，所述限位滑塊的側壁處固定連接有連接板片，所述連接板片貫穿固定座的內腔側壁且與固定座之間滑動配合，所述定位銷用于插入導向桿側壁處的定位凹槽內，進而可以實現對導向桿的定位固定的作用。

9、進一步地，所述弧形板的側壁處固定連接有套桿，所述固定座的中間位置處設置有滑槽腔，所述套桿的一端延伸至固定座的滑槽腔內，所述套桿的內腔中滑動連接有鎖緊壓桿，所述鎖緊壓桿與套桿之間固定連接有彈簧c。

10、進一步地，所述滴液回收結構包括固定板架、轉盤、移動滑塊、齒板、固定筒和活塞，所述固定板架固定設置在除濕機本體的內腔中，所述固定板架的頂端處轉動連接有轉盤，所述固定板架的側壁處固定安裝有伺服電機，所述伺服電機的輸出軸末端與轉盤軸心固定連接，所述固定板架上開設有導向滑槽，所述固定板架的導向滑槽處滑動連接有移動滑塊，所述移動滑塊的側壁處轉動連接有連接桿的一端，所述連接桿的另一端與轉盤的側壁之間轉動連接，伺服電機的工作可以帶動轉盤進行轉動，進而通過轉盤的轉動可以帶動連接桿進行移動，進而帶動移動滑塊進行上下來回移動。

11、進一步地，所述移動滑塊的側壁處固定連接有l形連接架，所述l形連接架的側壁處固定連接有齒板，所述齒板與咬齒之間相互嚙合，通過l形連接架的上下來回移動可以帶動齒板進行上下往復運動，進而帶動弧形板進行往復角度轉動運動，進而帶動連接支架進行往復角度轉動運動，進而可以帶動多孔出風板進行往復擺動，實現了上下往復導風的效果。

12、進一步地，所述固定板架的底端處固定連接有固定筒，所述固定筒的內腔中滑動連接有活塞，所述活塞的底面處固定連接有推桿的一端，所述推桿的另一端貫穿固定筒的內腔底壁且延伸至壁外，所述推桿的底端與l形連接架的底端固定連接，所述固定筒的內腔中固定連接有吸水管的一端，所述吸水管的另一端與吸水細管之間連接連通，所述吸水管上安裝有輸入單向閥，所述固定筒的內腔中固定連接有排水管的一端，所述排水管的另一端與水箱連接，所述排水管上安裝設置有輸出單向閥。

13、通過本申請上述實施例，通過多孔出風板可以對除濕機本體吹出的風進行分散處理，進而避免了集中吹風，起的舒緩風速降低風感的效果，并且本申請通過多孔出風板和滴液回收結構的配合使用，可以在多孔出風板上產生的凝露起到充分的回收作用，實現了自動回收凝露的效果，避免多孔出風板上因產生凝露滴落進除濕機本體內部導致的除濕機本體故障問題，同時本申請具有轉向調節結構，通過轉向調節結構可以配合滴液回收結構的共同工作，在工作回收凝露的同時帶動多孔出風板進行上下擺動，進而可以實現了調節多孔出風板導風角度的功能，解決了現有技術中普通除濕機單一吹風的問題，同時調節靈活，既可以進行來回上下掃風，又可以依據使用場景進行固定吹風角度，避免了長時間的直吹人體，適合推廣。

技術特征：

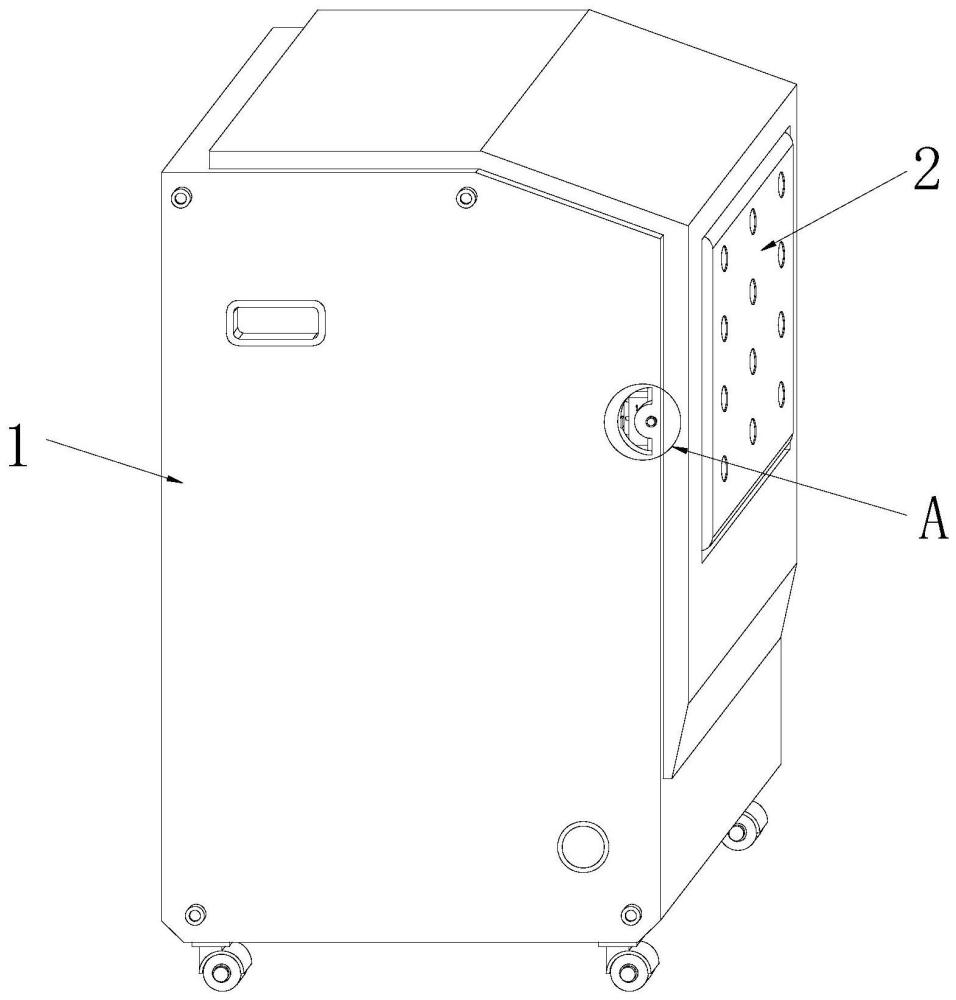

1.一種具有風口滴液回收功能的除濕機，包括除濕機本體(1)、水箱(5)和，其特征在于：還包括多孔出風板(2)、轉向調節結構(3)和滴液回收結構(4)；

2.根據權利要求1所述的具有風口滴液回收功能的除濕機，其特征在于：所述多孔出風板(2)包括板體(201)、出風孔(202)、擋水圈(203)、集水凹槽(204)、導流凹槽(205)、弧形凹槽(206)和吸水細管(207)，所述板體(201)處開設有若干用于通風的出風孔(202)，所述出風孔(202)的兩側處均設置有擋水圈(203)，所述出風孔(202)的內壁處開設有集水凹槽(204)。

3.根據權利要求2所述的具有風口滴液回收功能的除濕機，其特征在于：所述板體(201)的外壁處開設有若干導流凹槽(205)，所述導流凹槽(205)的底端處開設有弧形凹槽(206)，所述弧形凹槽(206)和集水凹槽(204)處均固定連接有吸水細管(207)。

4.根據權利要求2所述的具有風口滴液回收功能的除濕機，其特征在于：若干所述導流凹槽(205)之間呈交錯排布。

5.根據權利要求1所述的具有風口滴液回收功能的除濕機，其特征在于：所述轉向調節結構(3)包括固定軸(301)、連接支架(302)、固定座(303)、弧形板(304)、導向桿(307)和鎖緊壓桿(314)，所述固定軸(301)固定設置在除濕機本體(1)的內腔側壁處，所述固定軸(301)的兩側處均轉動連接有連接支架(302)，兩個所述連接支架(302)均與多孔出風板(2)的側壁之間固定連接，所述連接支架(302)的側壁處固定連接有固定座(303)。

6.根據權利要求5所述的具有風口滴液回收功能的除濕機，其特征在于：所述固定座(303)的上下兩側處均設置有滑槽，所述固定座(303)的滑槽內滑動連接有導向桿(307)，兩個所述導向桿(307)之間固定連接有弧形板(304)，所述弧形板(304)的弧形壁處固定設置有咬齒(305)，所述弧形板(304)的側壁處固定連接有移動撥片(306)，所述導向桿(307)的側壁處開設有定位凹槽，所述固定座(303)的內部設置有內腔，所述固定座(303)的內腔中滑動連接有限位滑塊(309)，所述限位滑塊(309)的上表面處固定連接有定位銷(310)，所述限位滑塊(309)的底面處固定連接有彈簧b(311)，所述限位滑塊(309)的側壁處固定連接有連接板片(312)，所述連接板片(312)貫穿固定座(303)的內腔側壁且與固定座(303)之間滑動配合。

7.根據權利要求5所述的具有風口滴液回收功能的除濕機，其特征在于：所述弧形板(304)的側壁處固定連接有套桿(313)，所述固定座(303)的中間位置處設置有滑槽腔，所述套桿(313)的一端延伸至固定座(303)的滑槽腔內，所述套桿(313)的內腔中滑動連接有鎖緊壓桿(314)，所述鎖緊壓桿(314)與套桿(313)之間固定連接有彈簧c(315)。

8.根據權利要求1所述的具有風口滴液回收功能的除濕機，其特征在于：所述滴液回收結構(4)包括固定板架(401)、轉盤(402)、移動滑塊(404)、齒板(407)、固定筒(408)和活塞(409)，所述固定板架(401)固定設置在除濕機本體(1)的內腔中，所述固定板架(401)的頂端處轉動連接有轉盤(402)，所述固定板架(401)的側壁處固定安裝有伺服電機(403)，所述伺服電機(403)的輸出軸末端與轉盤(402)軸心固定連接，所述固定板架(401)上開設有導向滑槽，所述固定板架(401)的導向滑槽處滑動連接有移動滑塊(404)，所述移動滑塊(404)的側壁處轉動連接有連接桿(405)的一端，所述連接桿(405)的另一端與轉盤(402)的側壁之間轉動連接。

9.根據權利要求8所述的具有風口滴液回收功能的除濕機，其特征在于：所述移動滑塊(404)的側壁處固定連接有l形連接架(406)，所述l形連接架(406)的側壁處固定連接有齒板(407)，所述齒板(407)與咬齒(305)之間相互嚙合。

10.根據權利要求8所述的具有風口滴液回收功能的除濕機，其特征在于：所述固定板架(401)的底端處固定連接有固定筒(408)，所述固定筒(408)的內腔中滑動連接有活塞(409)，所述活塞(409)的底面處固定連接有推桿(410)的一端，所述推桿(410)的另一端貫穿固定筒(408)的內腔底壁且延伸至壁外，所述推桿(410)的底端與l形連接架(406)的底端固定連接，所述固定筒(408)的內腔中固定連接有吸水管(411)的一端，所述吸水管(411)的另一端與吸水細管(207)之間連接連通，所述吸水管(411)上安裝有輸入單向閥，所述固定筒(408)的內腔中固定連接有排水管(412)的一端，所述排水管(412)的另一端與水箱(5)連接，所述排水管(412)上安裝設置有輸出單向閥。

技術總結
本申請公開了一種具有風口滴液回收功能的除濕機，包括除濕機本體、水箱、灰塵過濾網，還包括多孔出風板、轉向調節結構和滴液回收結構，本申請通過多孔出風板可以對除濕機本體吹出的風進行分散處理，進而避免了集中吹風，起的舒緩風速降低風感的效果，并且本申請通過多孔出風板和滴液回收結構的配合使用，可以在多孔出風板上產生的凝露起到充分的回收作用，實現了自動回收凝露的效果，避免多孔出風板上因產生凝露滴落進除濕機本體內部導致的除濕機本體故障問題，同時本申請通過轉向調節結構可以配合滴液回收結構的共同工作，在工作回收凝露的同時帶動多孔出風板進行上下擺動，進而可以實現了調節多孔出風板導風角度的功能。

技術研發人員：寇暉,呂森,王妍,姜麗蓉,徐科
受保護的技術使用者：寧波奧克斯電氣有限公司
技術研發日：
技術公布日：2025/4/28
